5 Rohrinstallation

b
a
c
a Ablassstutzen
b Unterer Rahmen
c Ablaufstopfen
d Schlauch (bauseitig zu liefern)

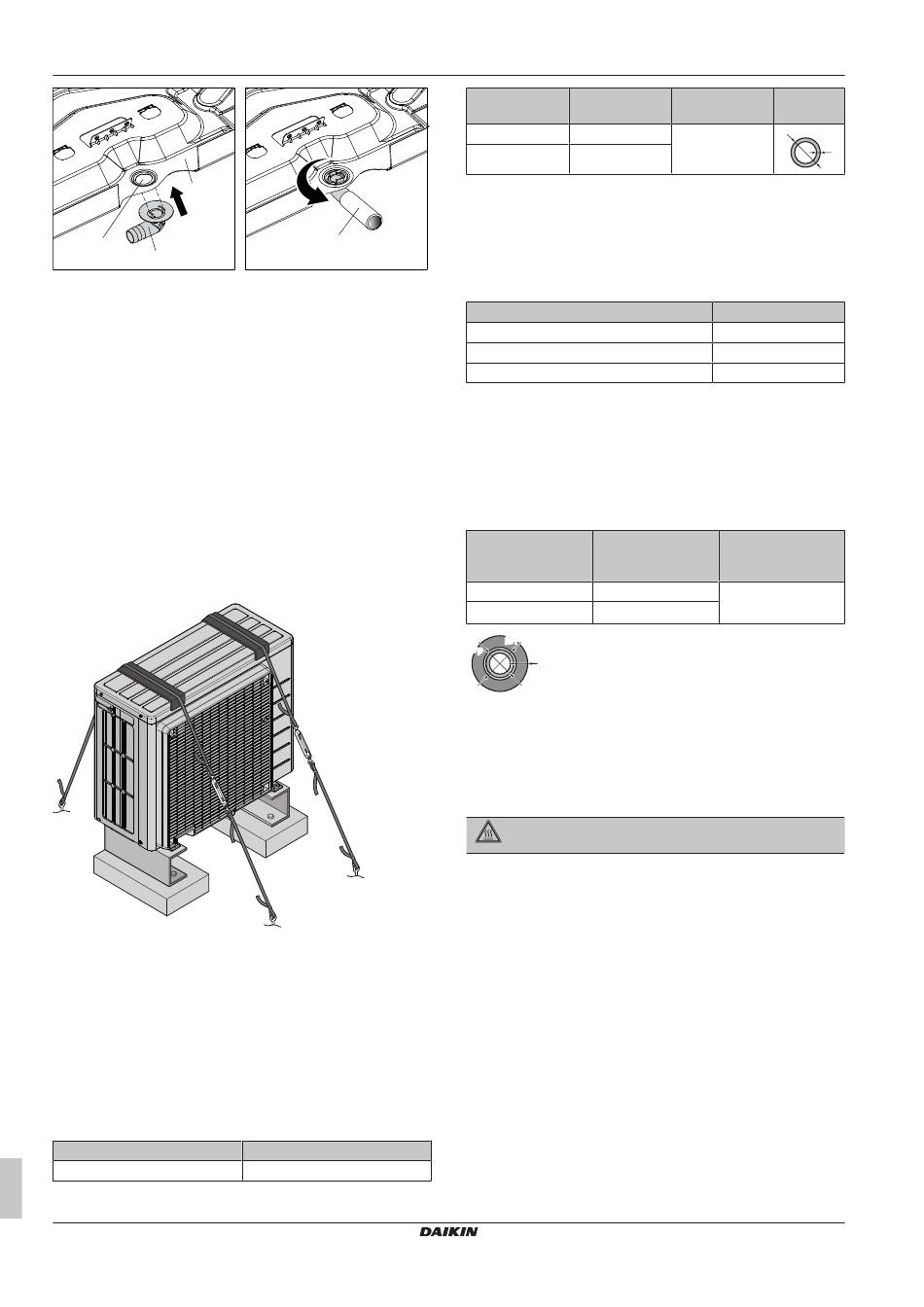

4.2.4 So vermeiden Sie ein Kippen des
Außengeräts
Wird die Einheit an einem Platz installiert, an dem sie von heftigem
Wind zum Kippen gebracht werden könnte, treffen Sie folgende
Vorkehrungen:
1 Bereiten Sie 2 Seile vor (bauseitig zu liefern) - siehe folgende
Abbildung.
2 Legen Sie die 2 Seile über das Außengerät.
3 Legen Sie eine Gummiunterlage (bauseitig zu liefern) zwischen
die Seile und die Außeneinheit, um zu verhindern, dass die
Seile den Lack beschädigen.
4 Die Enden des Seile befestigen.
5 Die Seile straffen.
5 Rohrinstallation
5.1 Kältemittelleitungen vorbereiten
5.1.1 Anforderungen an die Kältemittelleitungen
▪ Rohrmaterial: Es sind
übergangslos verbundene Kupferrohre zu verwenden
▪ Rohrdurchmesser:
Flüssigkeitsleitung
Ø6,4 mm (1/4")
▪ Rohrleitungs-Härtegrad und -stärke:
Installationsanleitung
8
d
mit Phosphorsäure deoxidierte,
Gasleitung
Ø9,5 mm (3/8")
Außendurchme Temper-Grad
sser (Ø)
6,4 mm (1/4") Weichgeglüht (O)
9,5 mm (3/8") Weichgeglüht (O)
(a)
Je nach den geltenden gesetzlichen Vorschriften und dem
maximalen Betriebsdruck der Einheit (siehe "PS High" auf dem
Typenschild der Einheit) ist möglicherweise eine größere
Rohrstärke erforderlich.
5.1.2 Länge der Kältemittelleitung und
Höhenunterschied
Was?
Maximal zulässige Leitungslänge
Zulässige Mindest-Leitungslänge
Maximal zulässiger Höhenunterschied
5.1.3 Kältemittelleitungen isolieren
▪ Verwenden Sie als Isoliermaterial Polyethylenschaum:
▪ Wärmeübertragungsrate zwischen 0,041 und 0,052 W/mK
(0,035 und 0,045 kcal/mh°C)
▪ mit einer Hitzebeständigkeit von mindestens 120°C
▪ Isolationsdicke:
Rohr- Innendurchmesser
Außendurchmesser der Isolation (Ø
(Ø )
p
6,4 mm (1/4") 8~10 mm
9,5 mm (3/8") 12~15 mm
Ø Ø
i i
Ø Ø
p p
t
Liegen die Temperaturen überwiegend über 30°C und hat die Luft
eine relative Luftfeuchtigkeit über 80%, muss das Dichtungsmaterial
mindestens 20 mm dick sein, damit sich auf der Oberfläche des
Dichtungsmaterials kein Kondenswasser bildet.
5.2 Kältemittelleitungen anschließen
GEFAHR: GEFAHR DURCH VERBRENNEN ODER
VERBRÜHEN
5.2.1 Kältemitteilleitungen anschließen
Vor Anschließen der Kältemitteilleitungen
Außen- und Inneneinheit müssen montiert sein.
Typischer Ablauf
Anschließen der Kältemittelleitungen beinhaltet:
▪ Kältemittelleitung an die Inneneinheit anschließen
▪ Kältemittelleitung an die Außeneinheit anschließen
▪ Kältemittelleitungen isolieren
▪ Befolgen Sie die Richtlinien für:
▪ Biegen von Rohren
▪ Aufdornen von Rohrenden
▪ Verwendung der Absperrventile
(a)
Stärke (t)
Ø
≥0,8 mm
t
Entfernung
20 m
1,5 m
12 m
Isolationsdicke (t)
)
i
≥10 mm
RXF20~42F5V1B
R32 Split-Baureihen
3P748643-15H – 2024.07
