40 EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B
—

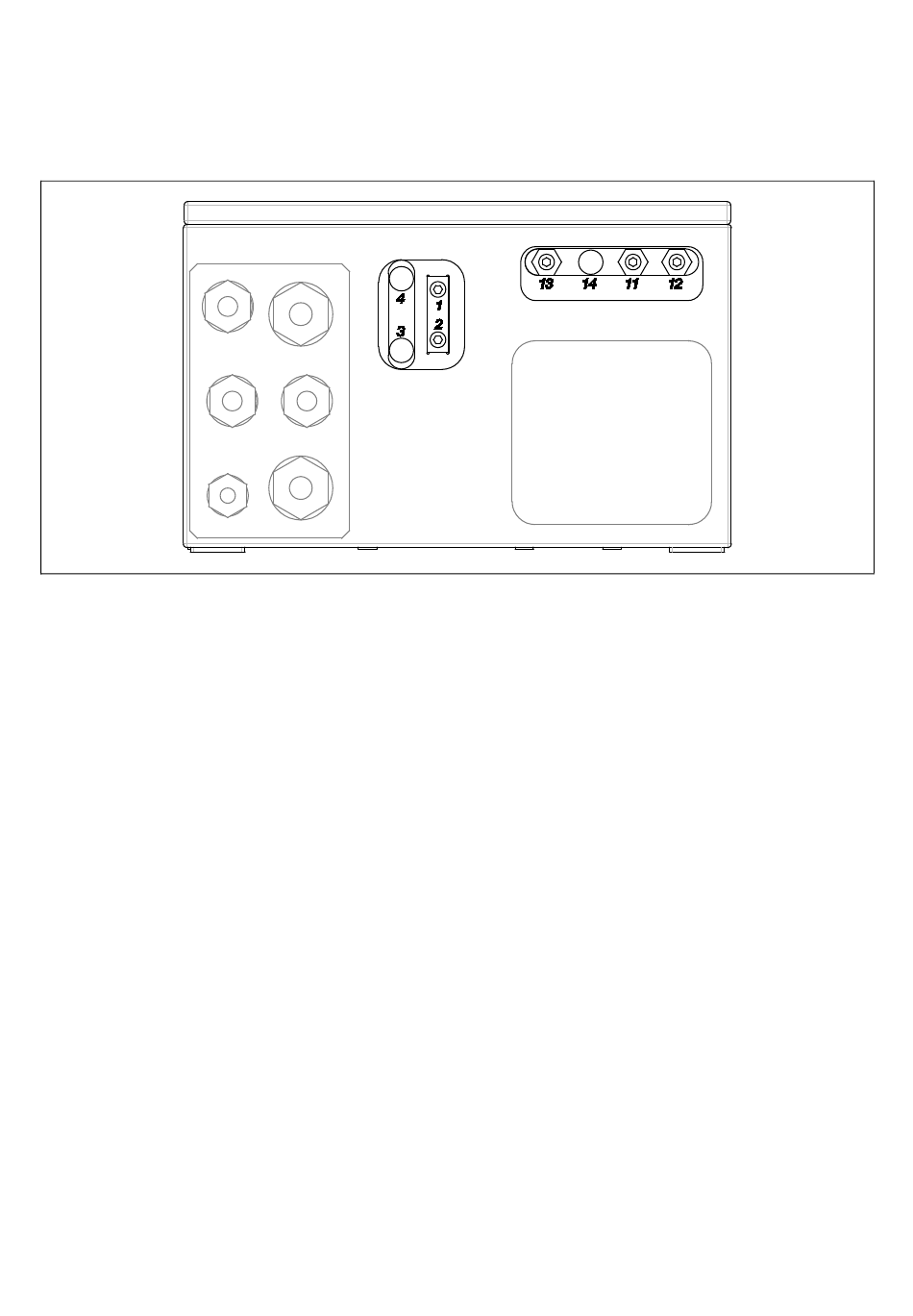

Gasanschlüsse Caldos27
Modell EL3040
1 3
Messgaseingang
2 4
Messgasausgang
Ausführung: ⅛-NPT-Innengewinde (Edelstahl 1.4305) für Einschraubverschraubungen (nicht im Lieferumfang enthalten;
Einschraubstutzen mit Schlauchtüllen (PP) für Schläuche mit Innen-∅ 4 mm im Lieferumfang enthalten)
11
nicht belegt Spülgaseingang Gehäuse
12
nicht belegt Spülgasausgang Gehäuse
13
Drucksensor
14
nicht belegt
