Kontinuierliche gasanalysatoren ao2000 serie (362 Seiten)
Inhaltszusammenfassung für ABB EasyLine EL3000
Seite 1

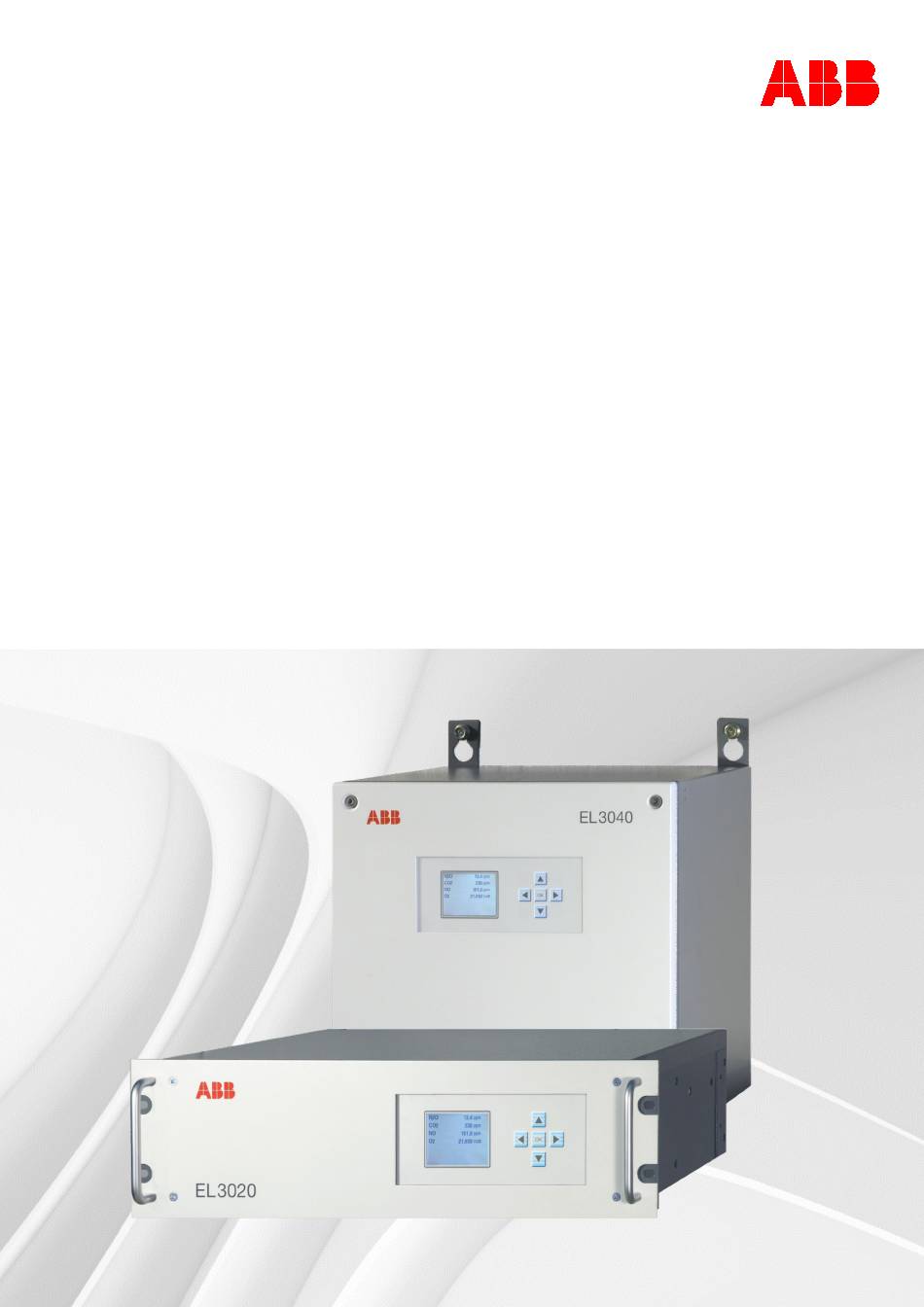

— ABB ME ASURE ME NT & AN AL YT ICS | D AT ENB L ATT EasyLine EL3000 Serie Kontinuierliche Gasanalysatoren...
Seite 2
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Measurement made easy Intelligent einfach, einfach intelligent — Vielfältige Messtechnik • Detektoren für zahlreiche Messaufgaben in der Emissionsüberwachung und in der Verfahrenstechnik • Bis zu fünf Messkomponenten pro Gerät • Geeignet zur Messung von brennbaren Gasen •...
Seite 3
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Überblick über die Gasanalysatoren Messtechnik (Analysatoren) Kalibrierung Zur Auswahl stehen folgende Analysatoren: Die Kalibrierung kann als automatische, als manuelle oder als ex- • Infrarot-Photometer Uras26 tern über den Modbus gesteuerte Kalibrierung durchgeführt wer- zur Messung von infrarotaktiven Gaskomponenten wie z.
Seite 4
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — … Überblick über die Gasanalysatoren Elektrische Schnittstellen Integrierte Gasförderung Die elektrischen Schnittstellen zur Messwertausgabe und zur Die integrierte Gasförderung (Option im Modell EL3020) ist in Kommunikation mit externen Systemen umfassen zwei Ausführungen erhältlich. Sie umfasst •...
Seite 5
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Infrarot-Photometer Uras26 Messprinzip Stabilität Nichtdispersive Infrarotabsorption Die folgenden Daten gelten unter der Bedingung, dass alle Ein- flussgrößen (z.B. Durchfluss, Temperatur und Luftdruck) konstant Photometer mit 1 oder 2 Strahlengängen (Gaswegen) zur Mes- sind.
Seite 6
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — … Infrarot-Photometer Uras26 Dynamisches Verhalten Messgaseingangsbedingungen Anwärmzeit Der Analysator darf nicht zur Messung von zündfähigen Gas/Luft- ca. 30 min ohne Thermostat, ca. 2 h mit Thermostat oder Gas/Sauerstoff-Gemischen eingesetzt werden. -Zeit Temperatur ≤...
Seite 7
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Ultraviolett-Photometer Limas23 Messprinzip Stabilität UV-RAS-Verfahren (UV-Resonanzabsorptions-Spektroskopie) für Die folgenden Daten gelten unter der Bedingung, dass alle Ein- die Messkomponente NO, flussgrößen (z.B. Durchfluss, Temperatur und Luftdruck) konstant NDUV-Verfahren (Nichtdispersive UV-Absorptionsspektroskopie) sind. Sie beziehen sich auf den kleinsten Messbereich. für die Messkomponenten NO und SO Linearitätsabweichung...
Seite 8
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — … Ultraviolett-Photometer Limas23 Dynamisches Verhalten Messgaseingangsbedingungen Anwärmzeit Der Analysator darf nicht zur Messung von brennbaren Gasen und ca. 2 h von zündfähigen Gas/Luft- oder Gas/Sauerstoff-Gemischen ein- gesetzt werden. -Zeit Temperatur ≤ 3 s bei Messgasdurchfluss = 60 l/h und elektronischer T90- Zeit = 0 s Der Taupunkt des Messgases muss um mindestens 5 °C niedriger als die niedrigste Temperatur im gesamten Messgasweg sein.
Seite 9
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Sauerstoff-Analysator Magnos206 Messprinzip Stabilität Paramagnetisches Verhalten von Sauerstoff Die folgenden Daten gelten unter der Bedingung, dass alle Ein- flussgrößen (z. B. Durchfluss, Temperatur und Luftdruck) konstant Magnetomechanischer Sauerstoff-Analysator sind. Relative Angaben beziehen sich auf die Messspanne des ein- gestellten Messbereichs;...
Seite 10
Prüfgasen kalibriert werden, deren Konzentration im gewähl- Enthält das Messgas Cl , HCl, HF oder andere hochkorrosive Be- ten Messbereich liegt. standteile, so ist Rücksprache mit ABB Analytical erforderlich. Enthält das Messgas NH , ist der AO2000-Magnos206 einzuset- Werkstoffe der mediumberührten Teile zen.
Seite 11
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Sauerstoff-Analysator Magnos28 Messprinzip Einflusseffekte Paramagnetisches Verhalten von Sauerstoff Durchflusseinfluss Magnetomechanischer Sauerstoff-Analysator Messgas N : ≤ 0,1 Vol.-% O im zulässigen Durchflussbereich; Messgas Luft: ≤ 0,1 Vol.-% O bei einer Durchflussänderung von Messkomponente und Messbereiche 10 l/h Messkomponente Begleitgaseinfluss...
Seite 12
Enthält das Messgas Cl , HCl, HF oder andere hochkorrosive Be- größtmögliche Genauigkeit mit N für den Nullpunkt und 100 % standteile, so ist Rücksprache mit ABB Analytical erforderlich. für den Endpunkt kalibriert werden. Enthält das Messgas NH , so müssen FFKM75-Dichtungen ver- Für unterdrückte Messbereiche ist auch die Einpunktkalibrierung...
Seite 13
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Sauerstoff-Analysator Magnos27 Messprinzip Stabilität Paramagnetisches Verhalten von Sauerstoff Linearitätsabweichung ≤ 2 % der Messspanne Robuster thermomagnetischer Analysator Wiederholpräzision Messkomponente und Messbereiche ≤ 1 % der Messspanne Nullpunktsdrift Messkomponente ≤ 1 % der Messspanne pro Woche Sauerstoff (O ) in Rauchgas oder in Stickstoff (N Empfindlichkeitsdrift...
Seite 14
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — … Sauerstoff-Analysator Magnos27 Dynamisches Verhalten Messgaseingangsbedingungen Anwärmzeit Der Analysator darf nicht zur Messung von brennbaren Gasen und 2…4 h von zündfähigen Gas/Luft- oder Gas/Sauerstoff-Gemischen ein- gesetzt werden. -Zeit Temperatur = 10…22 s, abhängig vom Messgasdurchfluss und vom An- schluss der Messkammer (siehe Seite 36;...
Seite 15
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Sauerstoffspuren-Analysator ZO23 Messprinzip Stabilität Potentiometrische Messung; Zirkoniumdioxid-Zelle zur Bestim- Linearität mung der Sauerstoffkonzentration nach der Nernst’schen Glei- Aufgrund des Messprinzips sind Zirkoniumdioxid-Zellen grundli- chung; Referenzgas: Umgebungsluft. near. Wiederholpräzision Der Analysator dient zur kontinuierlichen Messung von Sauerstoff in Reingasen (N , CO , Ar).
Seite 16
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — … Sauerstoffspuren-Analysator ZO23 Dynamisches Verhalten Messgaseingangsbedingungen Anwärmzeit Der Analysator darf nicht zur Messung von zündfähigen Nach ca. 15 min ist die Betriebstemperatur der Zelle erreicht. Off- Gas/Luft- oder Gas/Sauerstoffgemischen eingesetzt werden. setabgleich mit Referenzgas (Umgebungsluft) nach 2 h Beströ- Temperatur mung.
Seite 17
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Wärmeleitfähigkeits-Analysator Caldos27 Messprinzip Stabilität Unterschiedliche Wärmeleitfähigkeit der verschiedenen Gase Die folgenden Daten gelten unter der Bedingung, dass alle Ein- flussgrößen (z.B. Durchfluss, Temperatur und Luftdruck) konstant Mikromechanischer Siliziumsensor; besonders kurze T -Zeit sind.
Seite 18
Enthält das Messgas Cl , HCl, HF, SO , NH S oder andere kor- überprüft werden (Empfehlung: einmal jährlich). rosive Bestandteile, so ist Rücksprache mit ABB Analytical erfor- derlich. Werkstoffe der mediumberührten Teile Brennbare Gase Analysator Der Analysator ist zur Messung von brennbaren Gasen in nicht ex- Messkammer (Direktanschluss): Edelstahl 1.4305;...
Seite 19
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Flammenionisationsdetektor Fidas24 Messprinzip Stabilität Flammenionisationsdetektor Die folgenden Daten gelten unter der Bedingung, dass alle Ein- flussgrößen (z.B. Durchfluss, Temperatur und Luftdruck) konstant Der Analysator erfüllt die in EN 12619 beschriebenen Anforderun- sind. Sie gelten für Messbereiche ≥ 50 mg org. C/m ;...
Seite 20
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — … Flammenionisationsdetektor Fidas24 Dynamisches Verhalten Messgaseingangsbedingungen Anwärmzeit Das Messgas darf zu keinem Zeitpunkt explosionsfähig sein. ≤ 2 h Der Analysator darf nicht zur Messung von Gasen eingesetzt wer- -Zeit den, die metallorganische Verbindungen, z.B. bleihaltige Benzin- <...
Seite 21
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Elektrochemischer Sauerstoffsensor Messprinzip Dynamisches Verhalten Elektrochemischer Sauerstoffsensor -Zeit ≤ 30 s bei Messgasdurchfluss = 60 l/h und elektronischer T90- Messkomponente und Messbereiche Zeit (statisch/dynamisch) = 5/0 s Messkomponente Kalibrierung Sauerstoff (O Nullpunktkalibrierung Kleinster Messbereich Der Nullpunkt muss nicht kalibriert werden, da er prinzipbedingt 0…5 Vol.-% O...
Seite 22
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Integrierte Gasförderung Ausführung Messgaseingangsbedingungen Die integrierte Gasförderung (Option im Modell EL3020) ist in Die integrierte Gasförderung darf nicht bei der Messung von zwei Ausführungen erhältlich. Sie umfasst brennbaren Gasen sowie von zündfähigen Gas/Luft- oder –...
Seite 23
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Besondere Ausführungen Allgemeine Daten Ausführung zur Messung von brennbaren Gasen Anzeige und Bedienung Der Gasanalysator (Modelle EL3020 und EL3040) mit Uras26, Display Magnos206, Magnos28 (nur Modell EL3020) und Caldos27 sowie Hinterleuchtetes Grafikdisplay mit 240 x 160 Bildpunkten mit ZO23 (Konzentration max.
Seite 24
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — … Allgemeine Daten Drucksensor Anforderungen an den Aufstellungsort Einsatz Aufstellungsort Standard bei Uras26, Limas23, Caldos27; Der Gasanalysator ist nur für die Aufstellung in Innenräumen be- Option bei Magnos206, Magnos28 und Magnos27 stimmt. Höhe des Aufstellungsortes max. 2000 m über NN (dar- über auf Anfrage).
Seite 25
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Elektrische Anschlüsse Energieversorgung und Signalleitungen Modell EL3020 (Ansicht von hinten) Energieversorgung und Signalleitungen Modell EL3040 (Ansicht von unten) Energieversorgungsanschluss Hinweis (3-poliger Kaltgerätestecker nach EN 60320-1/C14, Beide Abbildungen zeigen Beispiele für die Bestückung mit Anschlusskabel im Lieferumfang enthalten) I/O-Modulen.
Seite 26
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — I/O-Module Profibus-Modul Elektrische Anschlüsse Anschlussbild RS485-Schnittstelle: RS485 1 – nicht belegt 2 M24 24 V Ausgangsspannung Masse, max. 0,2 A 3 RxD/TxD-P Empfangs-/Sendedaten-Plus, B-Leitung 4 – nicht belegt 5 DGND Datenübertragungspotential (Bezugspot. zu VP) 6 VP Versorgungsspannung Plus (5 V) 7 P24...
Seite 27
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B Digital-I/O-Modul Digitaleingänge (DI1…DI4) Anschlussbild Optokoppler mit interner Spannungsversorgung DC 24 V, ge- DI3 DI2 DI1 DO3 DO2 DO1 meinsam galvanisch gegen Masse getrennt. Ansteuerung entwe- der mit potentialfreien Kontakten oder mit externer Spannung DC 12…24 V oder mit Open-Collector-Treibern PNP oder NPN.
Seite 28
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Gasanschlüsse Uras26 Modell EL3020 (interne Gasleitungen: FPM-Schläuche) Messgaseingang Gasweg 1 ohne Option „Integrierte Gasförderung“ Messgasausgang Gasweg 1, ggf. verbunden mit dem Messgaseingang von Magnos206, Magnos28 oder Caldos27 Messgasausgang bei Option „Integrierte Gasförderung“, werksseitig verbunden mit dem Messgaseingang Gasweg 1 Messgaseingang bei Option „Integrierte Gasförderung“...
Seite 29
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B Modell EL3040 (interne Gasleitungen: FPM-Schläuche oder PTFE-Rohre oder Edelstahlrohre) Ein Gasweg mit einer Messküvette oder zwei Messküvetten in Reihe Zwei getrennte Gaswege mit jeweils einer Messküvette Drucksensor (Option) Drucksensor (Option) nicht belegt nicht belegt Messgaseingang Messgaseingang Gasweg 1 Messgasausgang bei einer Messküvette...
Seite 30
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Gasanschlüsse Limas23 Modell EL3020 Messgaseingang Messgasausgang (ggf. verbunden mit dem Messgaseingang von Magnos206 oder Magnos28) Ausführung: Einschraubstutzen mit Schlauchtüllen (Edelstahl 1.4305) für Schläuche mit Innen-∅ 4 mm (im Lieferumfang enthalten) Hinweis: Der Drucksensor (Standard) und der O -Sensor (Option) sind intern im Ausgang der Messküvette angeschlossen.
Seite 31
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Gasanschlüsse Magnos206 Modell EL3020 Messgaseingang Messgasausgang Ausführung: ⅛-NPT-Innengewinde (Edelstahl 1.4305) für Einschraubverschraubungen (nicht im Lieferumfang enthalten; Einschraubstutzen mit Schlauchtüllen (PP) für Schläuche mit Innen-∅ 4 mm im Lieferumfang enthalten) Messgasausgang bei Option „Integrierte Gasförderung“, werksseitig verbunden mit Messgaseingang Messgaseingang bei Option „Integrierte Gasförderung“...
Seite 32
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Gasanschlüsse Magnos28 Modell EL3020 Messgaseingang Messgasausgang Ausführung: ⅛-NPT-Innengewinde (Edelstahl 1.4305) für Einschraubverschraubungen (nicht im Lieferumfang enthalten; Einschraubstutzen mit Schlauchtüllen (PP) für Schläuche mit Innen-∅ 4 mm im Lieferumfang enthalten) Messgasausgang bei Option „Integrierte Gasförderung“, werksseitig verbunden mit Messgaseingang Messgaseingang bei Option „Integrierte Gasförderung“...
Seite 33
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Gasanschlüsse Magnos28 mit Magnos 28 Modell EL3020 (interne Gasleitungen als Schläuche ausgeführt) Messgasausgang Gasweg 1 / Modul (1) bei Option "Integrierte Gasförderung" mit Flow-Sensor, werksseitig verbunden mit Mo- dul (1) Messgaseingang 1 Messgaseingang Gasweg 1 / Modul (1) bei Option "Integrierte Gasförderung"...
Seite 34
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Gasanschlüsse Magnos28 mit Caldos27 Modell EL3020 (interne Gasleitungen als Schläuche ausgeführt) Messgasausgang Gasweg 1 / Modul (1) bei Option "Integrierte Gasförderung" mit Flow-Sensor, werksseitig verbunden mit Mo- dul (1) Messgaseingang 1 Messgaseingang Gasweg 1 / Modul (1) bei Option "Integrierte Gasförderung" mit Flow-Sensor Messgasausgang Gasweg 2 / Modul (2) bei Option "Integrierte Gasförderung"...
Seite 35
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Gasanschlüsse Magnos28 Modell EL3040 Messgaseingang Spülgaseingang Gehäuse Drucksensor (Option) Messgasausgang Spülgasausgang Gehäuse nicht belegt Ausführung: ⅛-NPT-Innengewinde (Edelstahl 1.4305) für Einschraubverschraubungen (nicht im Lieferumfang enthalten; Einschraubstutzen mit Schlauchtüllen (PP) für Schläuche mit Innen-∅ 4 mm im Lieferumfang enthalten)
Seite 36
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Gasanschlüsse und Abmessungen Magnos27 Gasanschlüsse Magnos27 Magnos27 zusammen mit Uras26 (ein Gasweg, interne Gasleitungen: FPM-Schläuche) Drucksensor (Option) Messgaseingang Uras26 nicht belegt Messgasausgang Uras26 Messgaseingang Messgaseingang Magnos27 Messgasausgang Messgasausgang Magnos27 Spülgaseingang Analysator Spülgaseingang Magnos27 Spülgasausgang Analysator Spülgasausgang Magnos27 Ausführung: Einschraubstutzen mit Schlauchtülle (Edelstahl 1.4305) für Schlauch mit Innen-∅...
Seite 37
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Gasanschlüsse ZO23 Modell EL3020 Modell EL3040 Messgaseingang Messgasausgang Spülgaseingang Gehäuse Spülgasausgang Gehäuse Ausführung: ⅛-NPT-Innengewinde (Edelstahl 1.4305) für Einschraubverschraubungen (nicht im Lieferumfang enthalten), Messgaseingang 3 mm Swagelok® (Edelstahl 1.4401)
Seite 38
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Gasanschlüsse Caldos27 Modell EL3020 Messgaseingang Messgasausgang Ausführung: ⅛-NPT-Innengewinde (Edelstahl 1.4305) für Einschraubverschraubungen (nicht im Lieferumfang enthalten; Einschraubstutzen mit Schlauchtüllen (PP) für Schläuche mit Innen-∅ 4 mm im Lieferumfang enthalten) Messgasausgang bei Option „Integrierte Gasförderung“, werksseitig verbunden mit Messgaseingang Messgaseingang bei Option „Integrierte Gasförderung“...
Seite 39
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Gasanschlüsse Caldos27 mit Caldos27 Modell EL3020 (interne Gasleitungen als Schläuche ausgeführt) Messgasausgang Gasweg 1 / Modul (1) bei Option "Integrierte Gasförderung" mit Flow-Sensor, werksseitig verbunden mit Mo- dul (1) Messgaseingang 1 Messgaseingang Gasweg 1 / Modul (1) bei Option "Integrierte Gasförderung" mit Flow-Sensor Messgasausgang Gasweg 2 / Modul (2) bei Option "Integrierte Gasförderung"...
Seite 40
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Gasanschlüsse Caldos27 Modell EL3040 Messgaseingang nicht belegt Spülgaseingang Gehäuse Drucksensor Messgasausgang nicht belegt Spülgasausgang Gehäuse nicht belegt Ausführung: ⅛-NPT-Innengewinde (Edelstahl 1.4305) für Einschraubverschraubungen (nicht im Lieferumfang enthalten; Einschraubstutzen mit Schlauchtüllen (PP) für Schläuche mit Innen-∅ 4 mm im Lieferumfang enthalten)
Seite 41
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Gasanschlüsse und Elektroanschlüsse Fidas24 Modell EL3020 Modell EL3040 Energieversorgung AC 115 V oder 230 V für die Heizung von Detektor und Messgaseingang (4-poliger Stiftstecker, Anschlusskabel im Lieferumfang enthalten) Elektrische Verbindung zum beheizten Messgaseingang (fest angeschlossen) Prüfgasausgang Nullpunktgaseingang Endpunktgaseingang...
Seite 42
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Abmessungen 19-Zoll-Gehäuse (Modell EL3020) Maße in mm (in.)
Seite 43
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B Wandgehäuse (Modell EL3040) Maße in mm (in.)
Seite 44
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Bescheinigungen und Zulassungen Eignungsprüfungen CE-Konformität Die Gasanalysatoren der EL3000 Serie Uras26 (Messkomponen- Die Gasanalysatoren der EL3000 Serie stimmen überein mit den ten CO, NO, SO , CO O), Magnos206 (Messkomponente O Anforderungen der Europäischen Richtlinien und elektrochemischer Sauerstoffsensor (Messkomponente O 2014/35/EU Niederspannungs-Richtlinie, sind geeignet für den Einsatz in genehmigungsbedürftigen Anla-...
Seite 45
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Notizen...
Seite 46
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B — Notizen...
Seite 47
EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B...
Seite 48
Technische Änderungen sowie Inhaltsänderungen dieses Dokuments behalten wir uns jederzeit ohne Vorankündigung vor. Bei Bestellungen gelten die vereinbarten detaillierten Angaben. ABB übernimmt keinerlei Verantwortung für eventuelle Fehler oder Unvollständigkeiten in diesem Dokument. Wir behalten uns alle Rechte an diesem Dokument und den darin enthaltenen Themen und Abbildungen vor.
