36 EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B
—

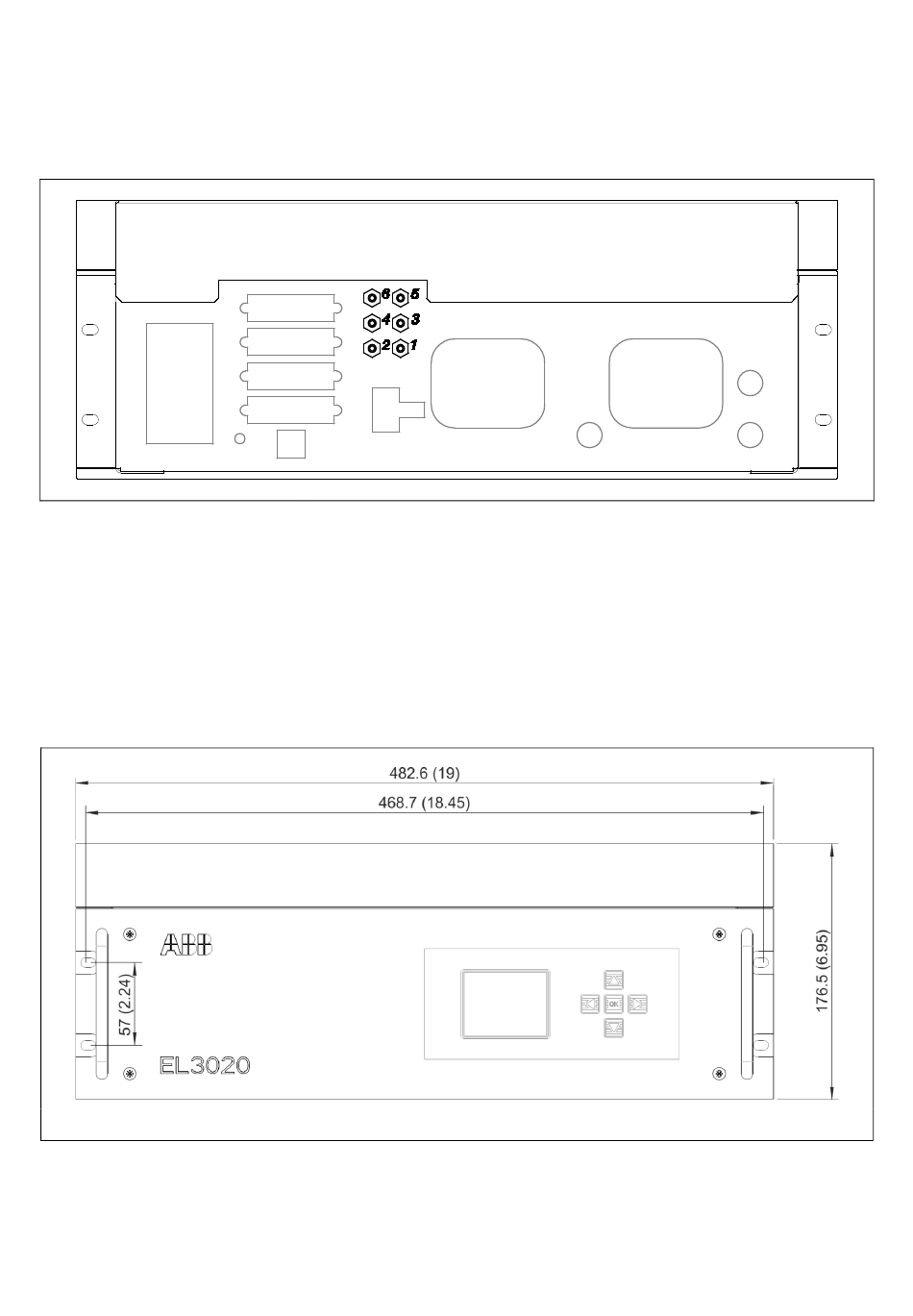

Gasanschlüsse und Abmessungen Magnos27
Gasanschlüsse
Magnos27
1
Drucksensor (Option)
2
nicht belegt
3
Messgaseingang
4 Messgasausgang
5 Spülgaseingang Analysator
6
Spülgasausgang Analysator
Ausführung: Einschraubstutzen mit Schlauchtülle (Edelstahl 1.4305) für Schlauch mit Innen-∅ 4 mm (im Lieferumfang enthalten)
Hinweise: (für die Ausführung Magnos27 zusammen mit Uras26)
Der Drucksensor (Standard) ist intern im Messgasausgang des Uras26 angeschlossen.
Der Drucksensor kann als Option direkt an den Eingang
Abmessungen
Hinweis: In diesem Maßbild ist nur die Frontansicht des Gehäuses mit der von den Standardabmessungen abweichenden Höhe dar-
gestellt. Die anderen Ansichten und Abmessungen des 19-Zoll-Gehäuses sind im Maßbild auf Seite 42 dargestellt.
Magnos27 zusammen mit Uras26 (ein Gasweg, interne Gasleitungen: FPM-Schläuche)
1
Messgaseingang Uras26
2
Messgasausgang Uras26
3
Messgaseingang Magnos27
4 Messgasausgang Magnos27
5 Spülgaseingang Magnos27
6
Spülgasausgang Magnos27
6 angeschlossen sein (Magnos27 ohne Messkammerspülung).
Maße in mm (in.)
