EL3000 KONTINUIERLICHE GASANALYSATOREN | DS/EL3000-DE REV. B
—

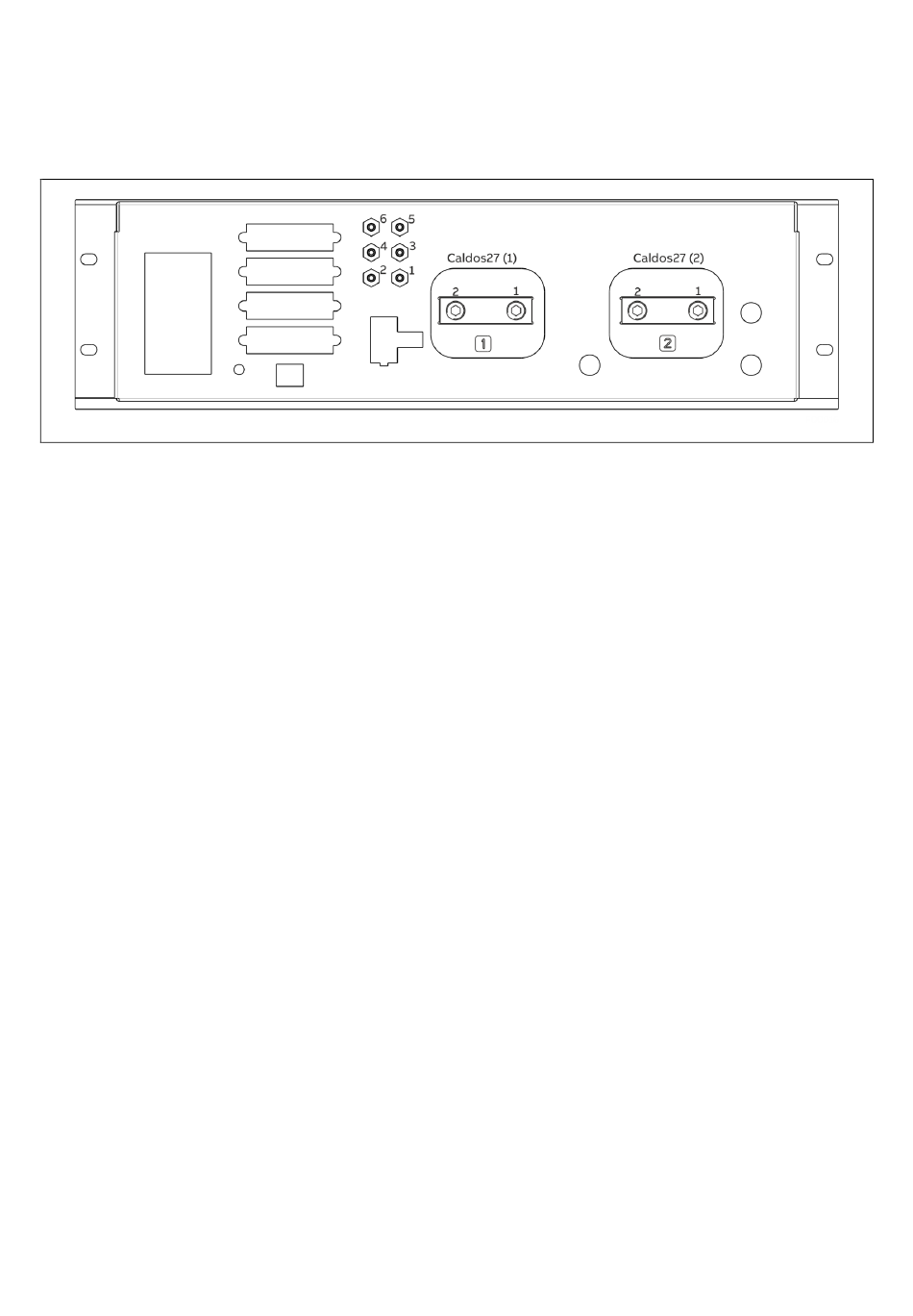

Gasanschlüsse Caldos27 mit Caldos27
Modell EL3020
(interne Gasleitungen als Schläuche ausgeführt)
1 Messgasausgang Gasweg 1 / Modul (1) bei Option "Integrierte Gasförderung" mit Flow-Sensor, werksseitig verbunden mit Mo-
dul (1) Messgaseingang 1
2 Messgaseingang Gasweg 1 / Modul (1) bei Option "Integrierte Gasförderung" mit Flow-Sensor
3 Messgasausgang Gasweg 2 / Modul (2) bei Option "Integrierte Gasförderung" mit Flow-Sensor, werksseitig verbunden mit Mo-
dul (2) Messgaseingang 1
4
Messgaseingang Gasweg 1 / Modul (2) bei Option "Integrierte Gasförderung" mit Flow-Sensor
5
Drucksensor für Modul (2), nicht bei brennbaren Messgasen
6
Drucksensor für Modul (1), bei brennbaren Messgasen nicht im Messgasweg
Ausführung: Einschraubstutzen mit Schlauchtüllen (Edelstahl 1.4305) für Schläuche mit Innen-∅ 4 mm (im Lieferumfang enthalten)
Caldos27: Gasanschlüsse (gilt für beide Module)
1 Messgaseingang
2 Messgasausgang
Ausführung: ⅛-NPT-Innengewinde (Edelstahl 1.4305) für Einschraubverschraubungen (nicht im Lieferumfang enthalten;
Einschraubstutzen mit Schlauchtüllen (PP) für Schläuche mit Innen-∅ 4 mm im Lieferumfang enthalten)
