2. BESCHREIBUNG DER GERÄTETEILE
19
17
16
18
2

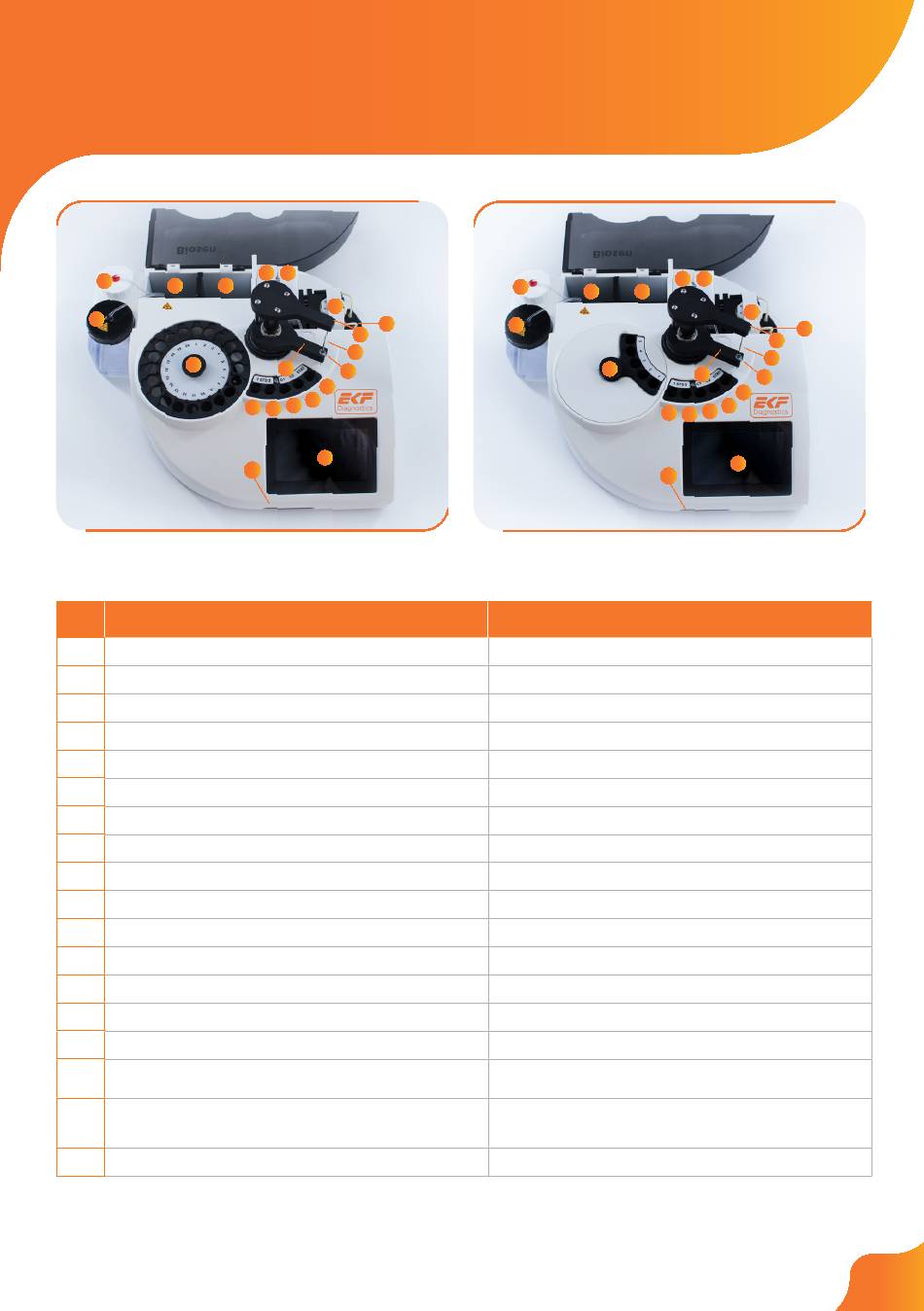

Abbildung 1 – Vorderansicht
NR.
1
Display mit Touchscreen
2
Tray für 20 Proben
3.4
Positionen für Standard 1 und 2 (STD1, STD2)
5.6
Positionen für Kontrolle 1 und 2 (C1, C2)
7
Positionen für Eilproben (STAT)
8
Austauscher (Wartungsteil)
9
Probenkanüle (Wartungsteil)
10
Heber
11
Schwenkarm
12
Pumpenschlauch (Wartungsteil)
13
Pumpe mit Pumpenklappe
14
Sensorhalterung Messkanal 1
15
Sensorhalterung Messkanal 2 (optional)
16
Öffnung für Flasche m. Systemlösung
17
Öffnung für Abfallflasche
Abfallflasche mit Deckel, Farbcode schwarz +
18
Symbol Biogefährdung
Flasche für Systemlösung mit Deckel,
19
Farbcode rot
20
Kartenlesegerät
15 14
13
12
10
9
11
8
7
6
3 4 5
1
20
C-Line Clinic
19
17
16
18
2
3 4 5
20
C-Line GP+
Display mit Touchscreen
Tray für 5 Proben
Positionen für Standard 1 und 2 (STD1, STD2)
Positionen für Kontrolle 1 und 2 (C1, C2)
Positionen für Eilproben (STAT)
Austauscher (Wartungsteil)
Probenkanüle (Wartungsteil)
Heber
Schwenkarm
Pumpenschlauch (Wartungsteil)
Pumpe mit Pumpenklappe
Sensorhalterung Messkanal 1
Sensorhalterung Messkanal 2 (optional)
Öffnung für Flasche m. Systemlösung
Öffnung für Abfallflasche
Abfallflasche mit Deckel, Farbcode schwarz +
Symbol Biogefährdung
Flasche für Systemlösung mit Deckel,
Farbcode rot
Kartenlesegerät
15 14
13
12
10
9
11
8
7
6
1
7
