2
VOR DER NUTZUNG

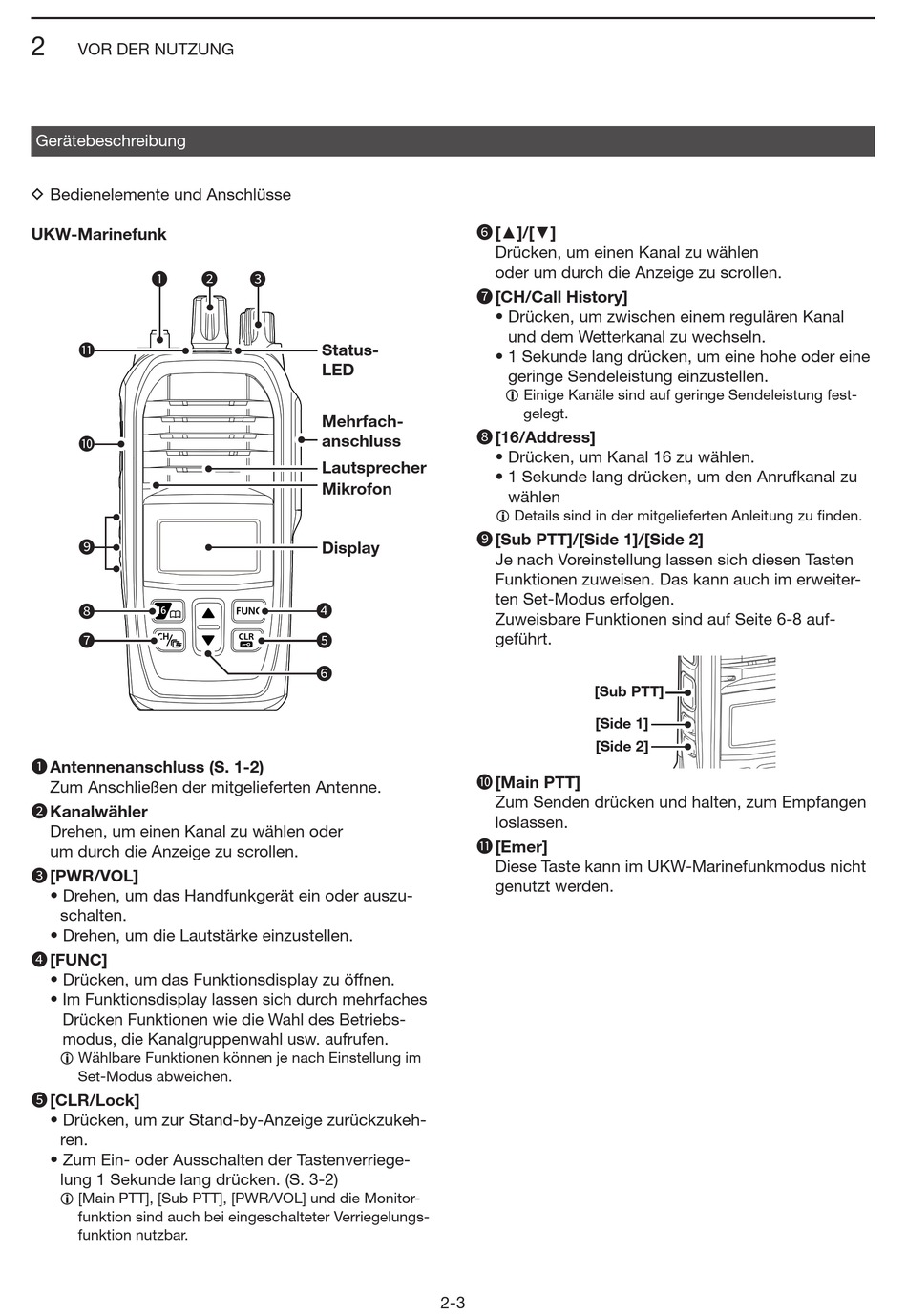

Gerätebeschreibung
D Bedienelemente und Anschlüsse
UKW-Marinefunk
1 2
11
10
9
8
7
1 Antennenanschluss (S. 1-2)
Zum Anschließen der mitgelieferten Antenne.
2 Kanalwähler
Drehen, um einen Kanal zu wählen oder
um durch die Anzeige zu scrollen.
3 [PWR/VOL]
• Drehen, um das Handfunkgerät ein oder auszu-
schalten.
• Drehen, um die Lautstärke einzustellen.
4 [FUNC]
• Drücken, um das Funktionsdisplay zu öffnen.
• Im Funktionsdisplay lassen sich durch mehrfaches
Drücken Funktionen wie die Wahl des Betriebs-
modus, die Kanalgruppenwahl usw. aufrufen.
L Wählbare Funktionen können je nach Einstellung im
Set-Modus abweichen.
5 [CLR/Lock]
• Drücken, um zur Stand-by-Anzeige zurückzukeh-
ren.
• Zum Ein- oder Ausschalten der Tastenverriege-
lung 1 Sekunde lang drücken. (S. 3-2)
L [Main PTT], [Sub PTT], [PWR/VOL] und die Monitor-
funktion sind auch bei eingeschalteter Verriegelungs-
funktion nutzbar.
3
Status-
LED
Mehrfach-
anschluss
Lautsprecher
Mikrofon
Display
4
5
6
6 [▲]/[▼]
Drücken, um einen Kanal zu wählen
oder um durch die Anzeige zu scrollen.
7 [CH/Call History]
• Drücken, um zwischen einem regulären Kanal
und dem Wetterkanal zu wechseln.
• 1 Sekunde lang drücken, um eine hohe oder eine
geringe Sendeleistung einzustellen.
L Einige Kanäle sind auf geringe Sendeleistung fest-
gelegt.
8 [16/Address]
• Drücken, um Kanal 16 zu wählen.
• 1 Sekunde lang drücken, um den Anrufkanal zu
wählen
L Details sind in der mitgelieferten Anleitung zu finden.
9 [Sub PTT]/[Side 1]/[Side 2]
Je nach Voreinstellung lassen sich diesen Tasten
Funktionen zuweisen. Das kann auch im erweiter-
ten Set-Modus erfolgen.
Zuweisbare Funktionen sind auf Seite 6-8 auf-
geführt.
[Sub PTT]
[Side 1]
[Side 2]
10 [Main PTT]
Zum Senden drücken und halten, zum Empfangen
loslassen.
11 [Emer]
Diese Taste kann im UKW-Marinefunkmodus nicht
genutzt werden.
2-3
