128
EINSTELLUNG
mit Option 719 Frästeile-Pa-
ket Classic II
oder
mit Option 719 Frästeile-Pa-
ket Storm II
SA
oder
mit Option 719 Frästeile-Pa-
ket Shadow II

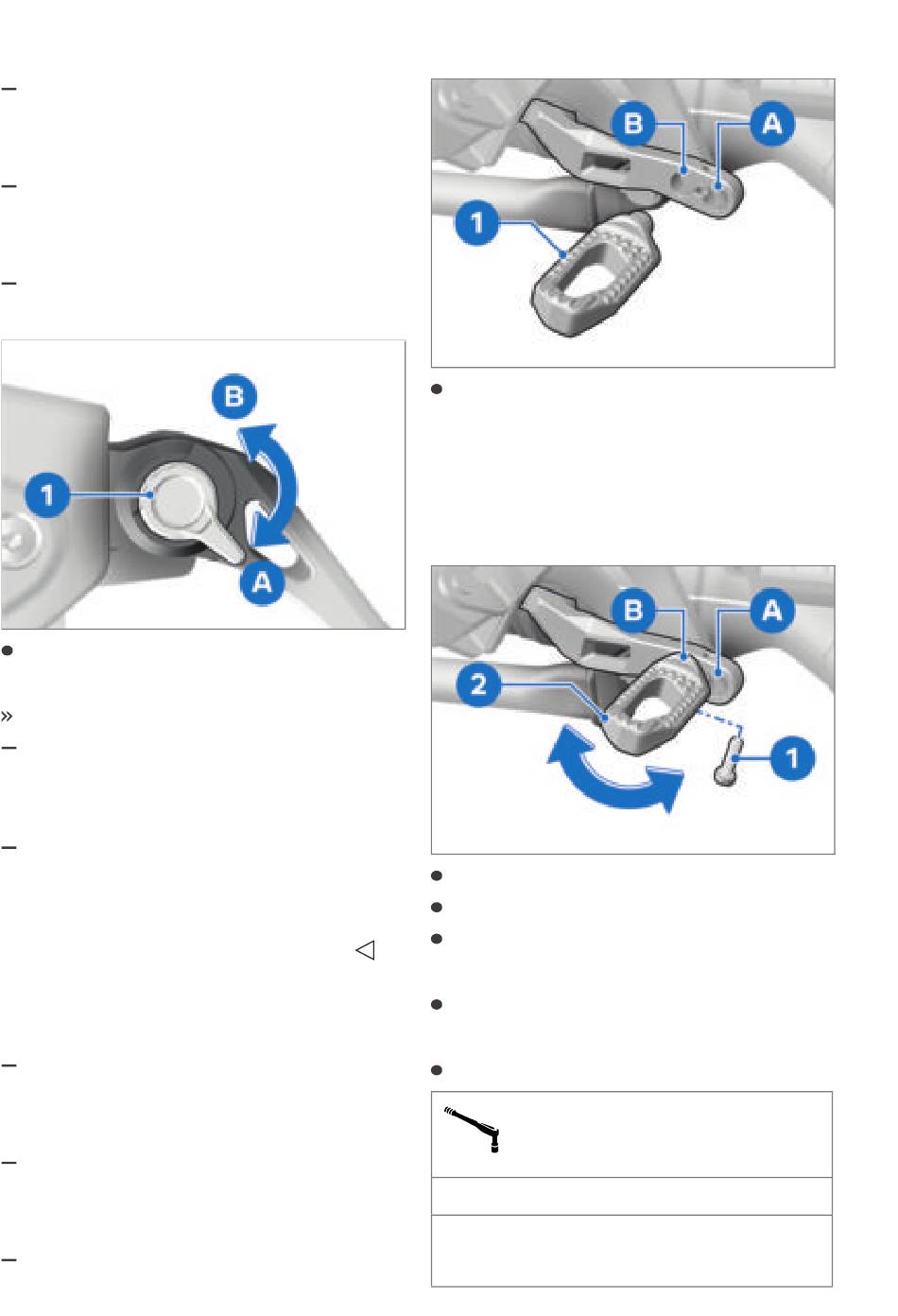

Einstellhebel 1 in die
gewünschte Position drehen.
Einstellmöglichkeiten:
Von Position A: Kleinster Ab-
stand zwischen Lenkergriff
und Handbremshebel.
In 5 Schritten Richtung Posi-
tion B zum Vergrößern des
Abstands zwischen Lenker-
griff und Handbremshebel.
Trittstück Fußbremshebel
einstellen
mit Option 719 Frästeile-Pa-
ket Classic II
oder
mit Option 719 Frästeile-Pa-
ket Storm II
SA
oder
mit Option 719 Frästeile-Pa-
ket Shadow II
SA
SA
SA
SA
Fußabstand sowie Höhe zum
Trittstück 1 kann durch Dre-
hen um 180° und Einbau in
Position A oder B eingestellt
werden.
Schraube 1 ausbauen.
Gewinde reinigen.
Trittstück 2 in gewünschte
Position A oder B einbauen.
Trittstück 2 in gewünschte
Position drehen.
Neue Schraube 1 einbauen.
Trittstück an Fußbrems-
hebel
M6 x 20
Schraubensicherungsmittel:
mikroverkapselt
