Composants de l'appareil MULTILINE 1000
10
9
11
A
12

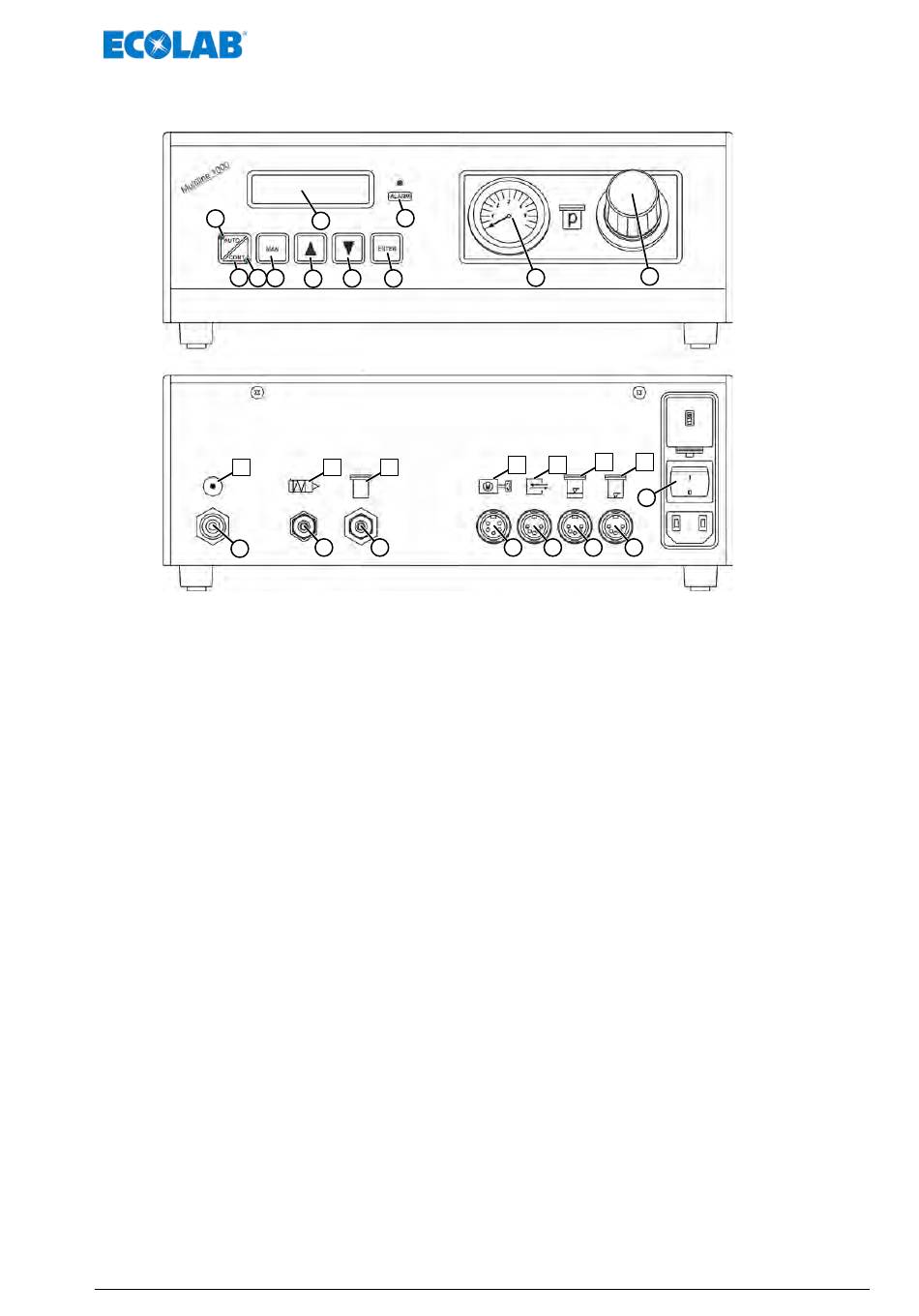

Fig. 1 : Composants de l'appareil MULTILINE 1000
1
Affichage LC
2
Indication « Alarme » (rouge). Clignote en cas de
perturbations ou si signal de réservoir vide est activé.
Indication plus exacte sur l'affichage
3
Manomètre. Indication de la pression dans le réservoir
4
Pressostat. Réglage de la pression dans le réservoir
5
Touche de confirmation « ENTER »
Cette touche sert à confirmer les paramètres ajustés
ou à interrompre le processus de dosage
6
Touche de réglage « down » . Ces touches servent à
régler le temps de dosage et à ajuster les paramètres
7
Touche de réglage « up » . Ces touches servent à
régler le temps de dosage et à ajuster les paramètres
8
Touche pour opération manuelle. En appuyant sur la
touche MAN la marche manuelle est activée
9
Commutateur marche continue - marche automatique
En actionnant cette touche, on peut changer de la
marche automatique à la marche continue. La LED
respective clignote
10 Indication « Marche automatique » (vert). L'appareil se
trouve en marche automatique
Composants de l'appareil MULTILINE 1000
2
1
8
7
6
5
B
C
13
14
4
3
F
G
D
E
19
15
16
17
18
11
Indication « Marche continue » (vert). L'appareil se
trouve en marche automatique
12 Entrée d'air comprimé
13 Pression de commande par vanne
14 Pression dans le réservoir
15 Connexion tête de dépose rotative
16 Connexion signal de démarrage
17 Connexion niveau bas
18 Connexion réservoir vide
19 Commutateur principal avec sélecteur de tension et
fusible MARCHE/ARRET
Sélection de la tension de réseau (230 V ou 115 V)
A
Entrée d'air comprimé
B
Commande à vanne EP
C
Réservoir sous pression
D
Commande tête de dépose rotative
E
Entrée signal de démarrage/ Sortie indication
processus achevé, sortie alarme
F
Entrée indication du niveau bas
G
Entrée indication réservoir vide
23
417101357 Rev. 4-01.2020
