Instalación y puesta en servicio
6.1.2
Conexión del cable de señal de inicio
1.
Si se utiliza un pedal para transmitir la señal de inicio, los cables vienen
premontados con los conectores correspondientes.
2.
Si va a conectarse a una unidad de control, el cliente deberá montar el conector.

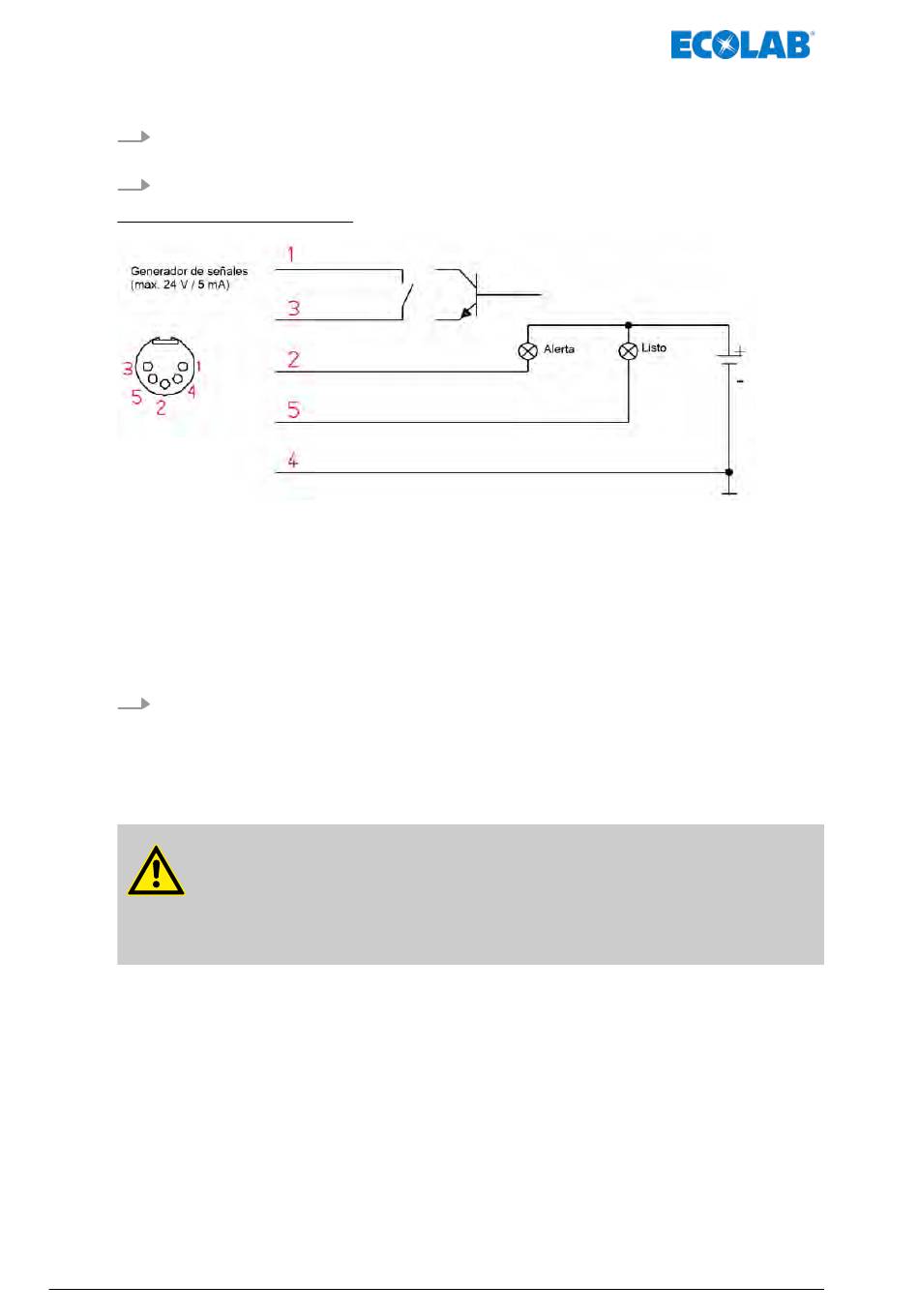

Conector del lado del cable:
Fig. 3: Conector del lado del cable
1
Señal de inicio
2
Salida de alarma (máx. 24 V AC/DC / 2 A)
3
GND (para señal de inicio)
6.1.3
Configuración del contraste de la pantalla
1.
Para modificar el contraste de la pantalla, introduzca un destornillador en un orificio
situado en la parte inferior de la carcasa.
6.1.4
Conexión de aire comprimido
¡ATENCIÓN!
La presión mínima de control de la válvula es de 0,5 MPa (5 bar).
El aire comprimido no debe contener humedad ni aceite, ya que de lo
contrario, las propiedades de los adhesivos utilizados pueden verse
gravemente alteradas.
417101357 Rev. 4-02.2020
4
Common (conexión común para la salida de alarma y
el aviso de acabado)
5
Aviso de acabado (máx. 24 V AC/DC / 50 mA)
