6.1.2
Brancher le câble du signal de démarrage
1.
En cas d'utilisation d'un interrupteur à pédale pour le démarrage, les câbles avec les
fiches appropriées sont déjà confectionnés.
2.
Si la connexion à un système de commande est souhaité, la fiche doit être
confectionnée par le client.

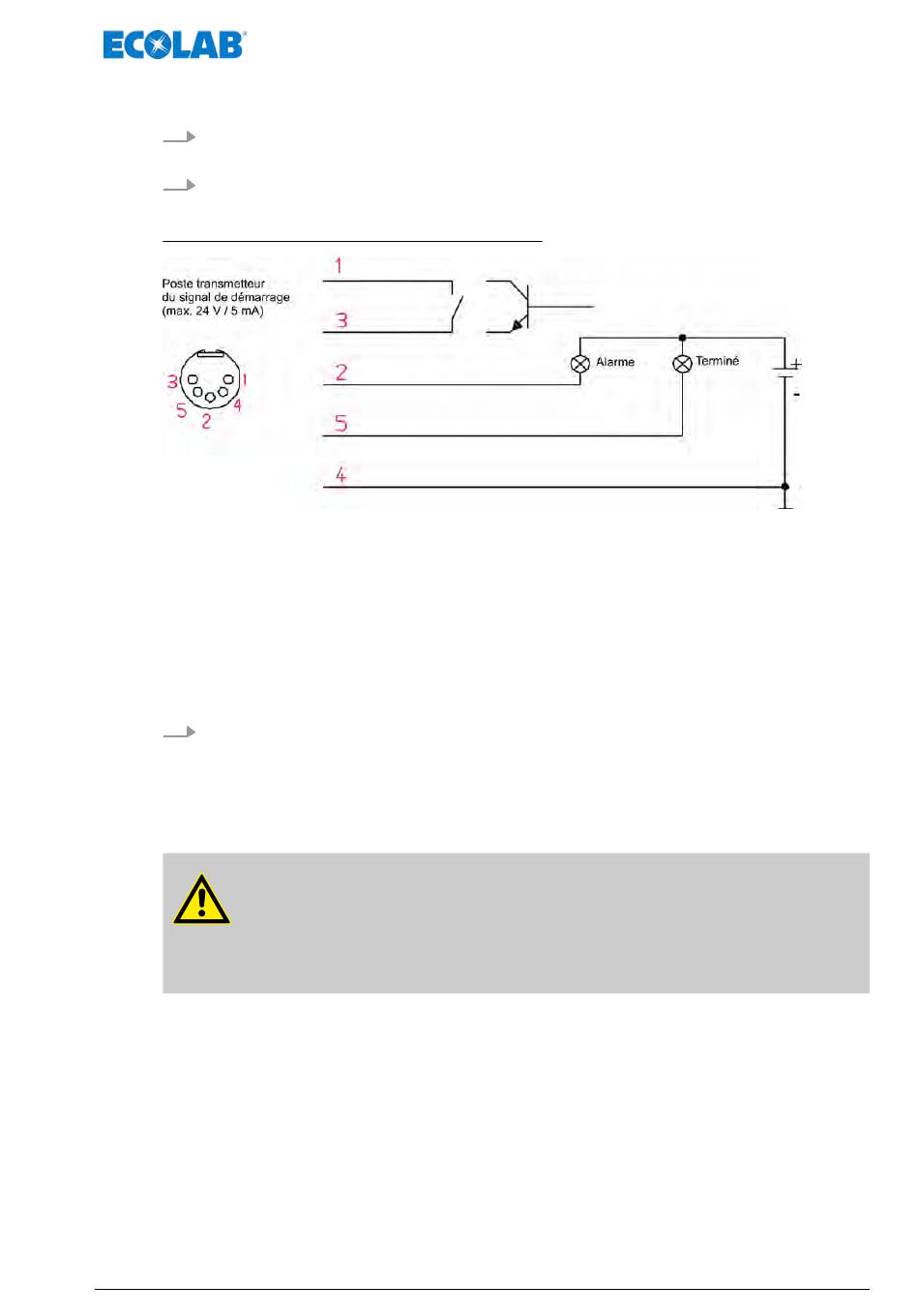

Fiche de connexion, vue du côté des câbles :
Fig. 3 : Fiche de connexion, vue du côté des câbles
1
Signal de démarrage
2
Sortie de l'alarme
(max. 24 V AC/DC / 2 A)
3
Masse (pour signal de démarrage)
6.1.3
Regler contraste de l'affichage
1.
Le réglage du contraste de l'affichage s'effectue à l'aide d'un tournevis et un forage
au fond du boîtier.
6.1.4
Connexion air comprimé
ATTENTION !
La pression de commande par vanne requise doit être de 0,5 MPa (5 bar)
au minimum. L'air comprimé ne doit pas contenir substances humides ou
huile, parce que cela risquerait de changer considérablement les
caractéristi- ques des colles.
Installation et mise en service
4
Common (connexion commune à la sortie d'alarme et
indication de l'achèvement du processus)
5
Indication achèvement du processus
(max. 24 V AC/DC / 50 mA)
25
417101357 Rev. 4-01.2020
