6.1.2
Anschluss des Startsignalkabels
1.
Bei der Verwendung eines Fußschalters als Startsignalgeber sind die Kabel bereits
mit den entsprechenden Steckern vorkonfektioniert.
2.
Bei Anschluss an eine Steuerung muss der Stecker kundenseitig konfektioniert
werden.
Anschlussstecker kabelseitig:

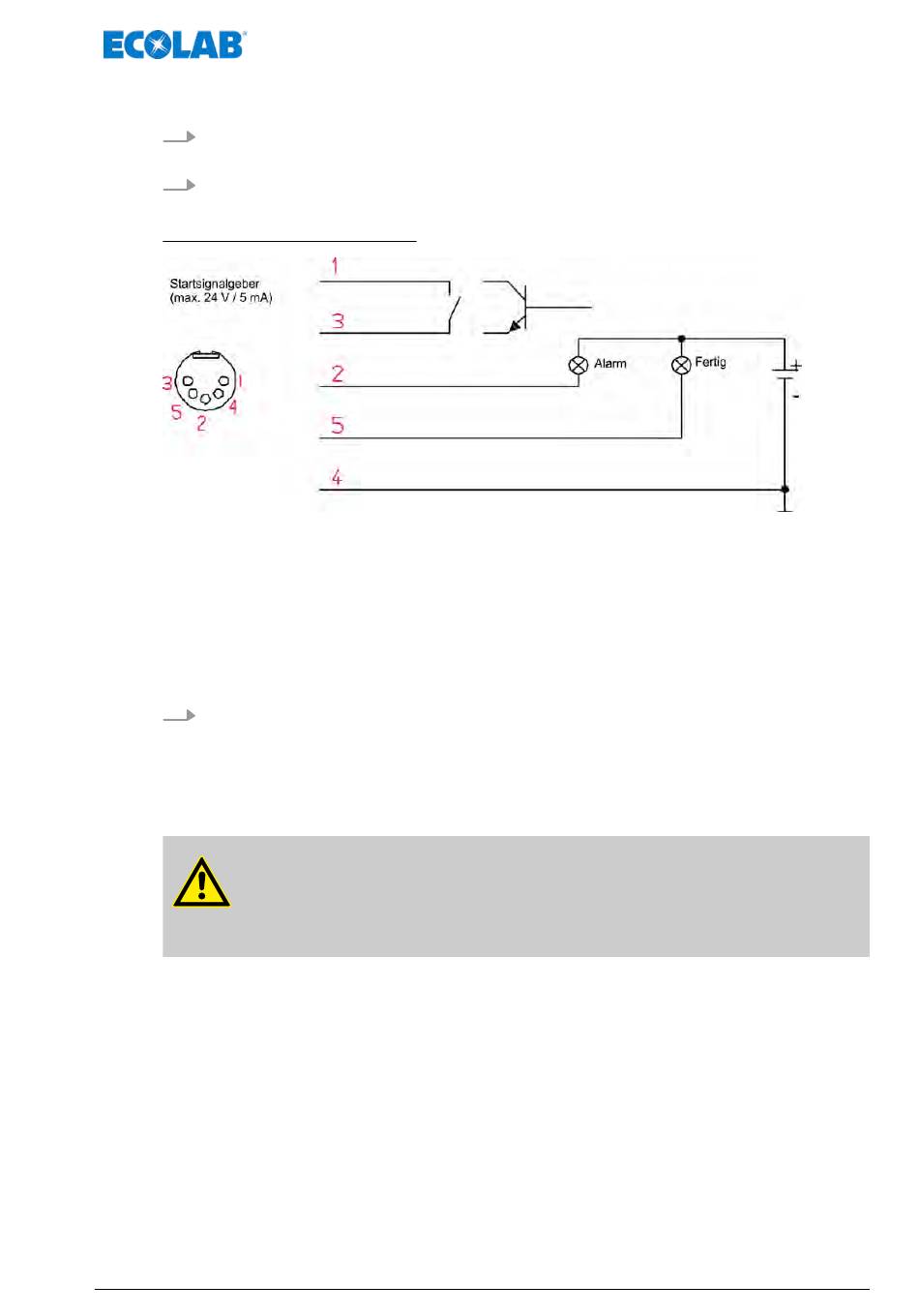

Abb. 3: Anschlussstecker kabelseitig
1
Startsignal
2
Alarmausgang (max. 24 V AC/DC / 2 A)
3
GND (zu Startsignal)
6.1.3
Einstellung des Displaykontrastes
1.
Der Displaykontrast kann mit Hilfe eines Schraubendrehers durch eine Bohrung im
Gehäuseboden verändert werden.
6.1.4
Druckluftanschluss
VORSICHT!
Der erforderliche Ventilsteuerdruck muss mindestens 0,5 MPa (5 bar)
betragen. Die Druckluft muss frei von Feuchtigkeit und Öl sein, da sonst die
Eigenschaften der Klebstoffe stark verändert werden können.
Installation und Inbetriebnahme
4
Common (gemeinsamer Anschluss zu Alarmausgang
und Fertigmeldung)
5
Fertigmeldung (max. 24 V AC/DC / 50 mA)
25
417101357 Rev. 4-02.2020
