Estructura del MULTILINE 1000
5 Estructura del MULTILINE 1000
10
9 11
A
12

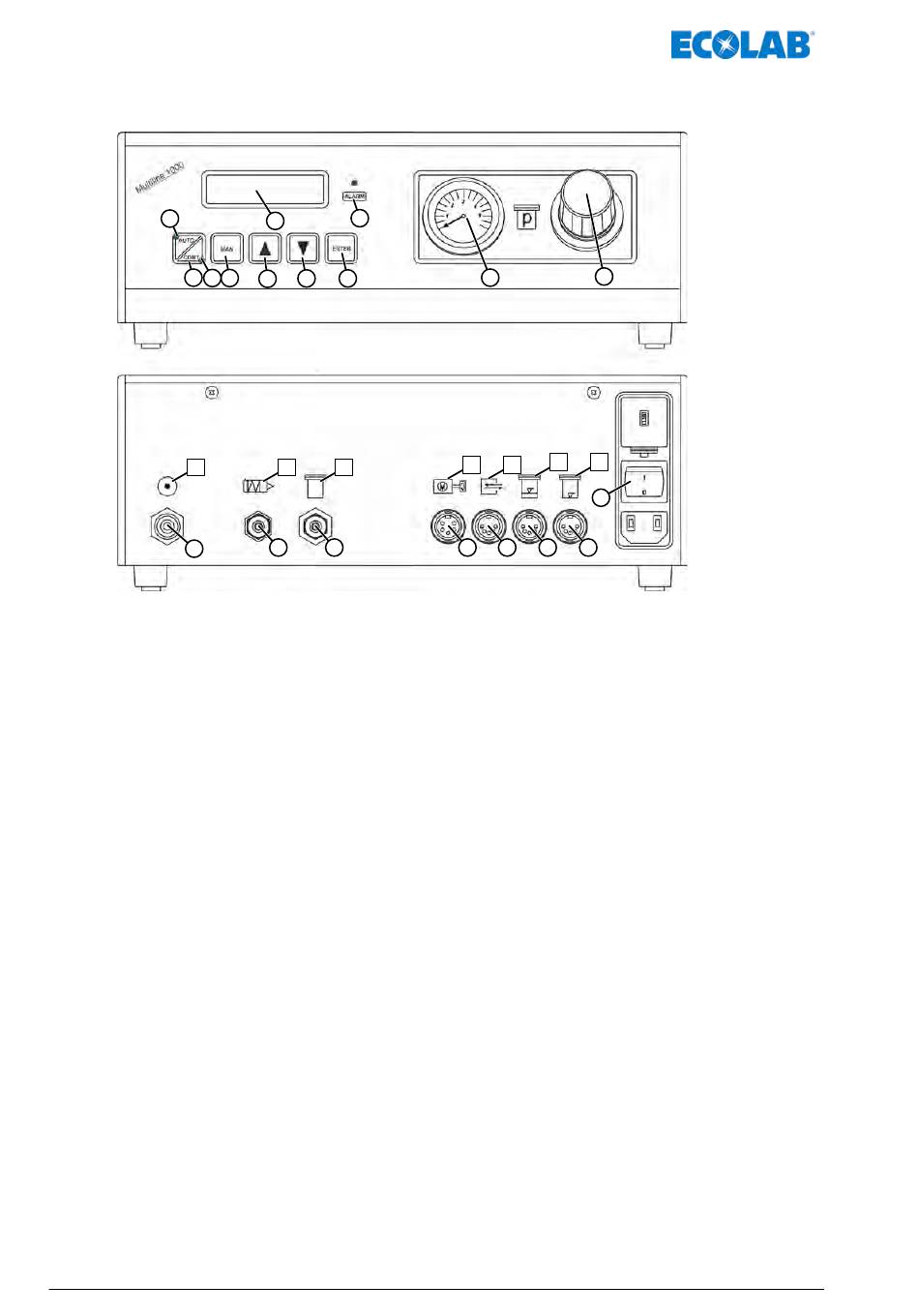

Fig. 1: Estructura del MULTILINE 1000
1 Pantalla LC
2 Indicador de «Alarma» (rojo)
Parpadea cuando existe una avería o se activa el aviso
de vacío. Indicadores de precisión de la pantalla
3 Manómetro
Indica la presión del depósito
4 Regulador de presión
Ajuste de la presión del depósito
5 Tecla de confirmación «ENTER»
Esta tecla se utiliza para confirmar los parámetros
seleccionados o para interrumpir la dosificación
6 Tecla abajo
Ajustar el tiempo de dosificación o los parámetros
7 Tecla arriba
Ajustar el tiempo de dosificación o los parámetros
8 Tecla de modo manual
Pulse la tecla MAN para activar el modo manual.
9 Tecla Mayús para modo automático o continuo
Pulse esta tecla para cambiar entre el modo
automático y continuo. Se iluminará el LED
correspondiente.
10 Piloto LED «Modo automático»
(verde) El dispositivo está en modo automático
417101357 Rev. 4-02.2020
2
1
8
7 6 5
B C
13 14
4
3
F G
D E
19
15 16 17 18
11 Piloto LED «Modo continuo» (verde)
El dispositivo está en modo continuo
12 Entrada de aire comprimido
13 Presión de control de la válvula
14 Presión del depósito
15 Conexión del Rotorspray
16 Conexión de la señal de inicio
17 Conexión del aviso de reserva
18 Conexión del aviso de vacío
19 Interruptor de red con selector de tensión y fusible
Encendido/apagado - Selección de la tensión de red
(230 V o 115 V)
A Entrada de aire comprimido
B Controlador de válvula EP
C Depósito de presión
D Controlador del Rotorspray
E Entrada de la señal de inicio / Salida del aviso de
acabado
F Entrada del aviso de reserva
G Entrada del aviso de vacío
