5.3 BEDIENUNG DES ANTRIEBSSYSTEMS

Bedienung des Antriebssystems setzt periodische Prüfung der Ausrichtung und bzw.
Austausch der Keilriemen und Ölaustausch in dem Kegelradgehäuse voraus.
Prüfung der Keilriemen (ZEICHNUNG 5.4) umfasst Kontrolle der Riemenspannung.
Durchbiegung der Keilriemen bei Bemessung zwischen den Riemenscheiben des Getriebes
nach Kraftangriff von 7,5 kG soll 11 mm (BK110 / BK200 / BK250) und 13 mm (BK140 /
BK160 / BK180) nicht überschreiten. Spannung der Riemen kann mit Hilfe der Mutter (4) des
Federspannzeugs eingestellt werden. Bei Beschädigung einer der Riemen wird Austausch
des vollständigen Riemensatzes empfohlen. Bei Austausch der Keilriemen ist das
Federspannzeug zu lösen und anschließend den Splint (7) herauszuziehen und den Hebel
des Spannzeugs (6) von der Spannzeugschraube (8) abzutrennen.

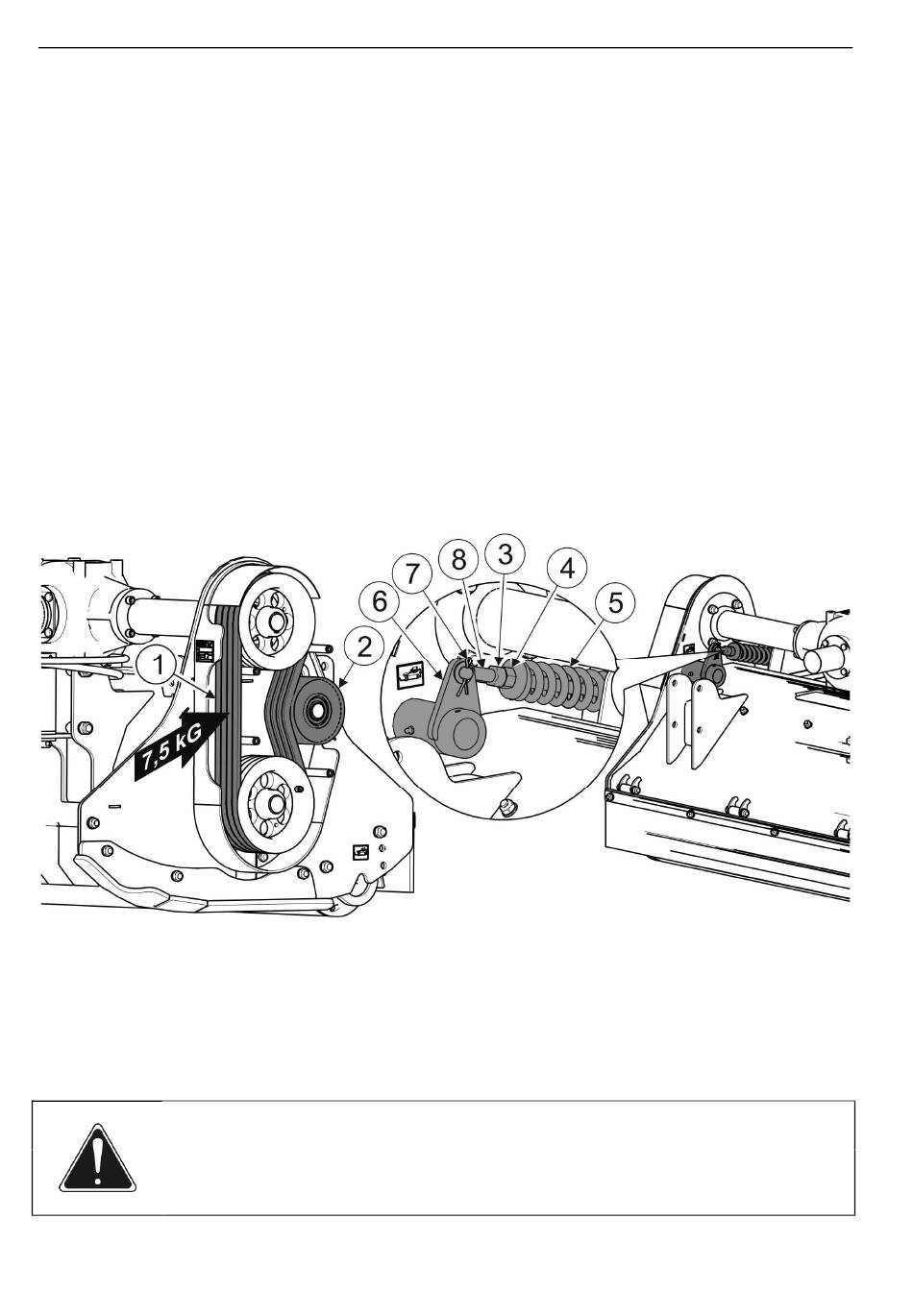

ZEICHNUNG 5.4 Prüfung und Einstellung der Keilriemen
(1)- Keilriemen; (2)- Spannzeugrolle; (3)- Sicherungsmutter; (4)- Einstellmutter; (5)-
Spannzeugfeder; (6)- Spannzeughebel; (7)- Splint; (8)- Spannzeugschraube.
GEFAHR
Ausführung der Bedien- und Instandsetzungsarbeiten unter der angehobenen und nicht
abgesicherten Maschine ist verboten.
