PRONAR BK110 Bedienungsanleitung Seite 47

KAPITEL 4
Falls alle oben genannten Tätigkeiten durchgeführt wurden und der technische Zustand der
Maschine als einwandfrei bestimmt wurde, ist die Maschine an den Schlepper
anzuschließen. Schlepper betätigen, jeweilige Systeme prüfen und Probeanlauf beim
Aufenthalt durchführen. Während der Kontrolle ist:
•
die Mulchmaschine an den Schlepper anzuschließen (siehe „ANSCHLUSS AN DEN
SCHLEPPER")
•
in die Arbeitslage einzustellen,
•
Länge der
Bedienungsanleitung der Welle anzupassen,
•
Teleskop-Gelenkwelle an den Schlepper und die Mulchmaschine anzuschließen,
•
Antrieb der Zapfwelle betätigen.
Antrieb der Mulchmaschine für 3 Minuten betätigen. In diesem Zeitabschnitt prüfen:
• ob an dem Antriebssystem keine Schläge oder durch Reibung von Metallelementen
entstehenden Geräusche wahrnehmbar sind,
• ob an der Schneidegruppe keine überschüssigen Schwingungen erkennbar sind,
• Umdrehungskonformität der Schneidegruppe (ZEICHNUNG 4.1).

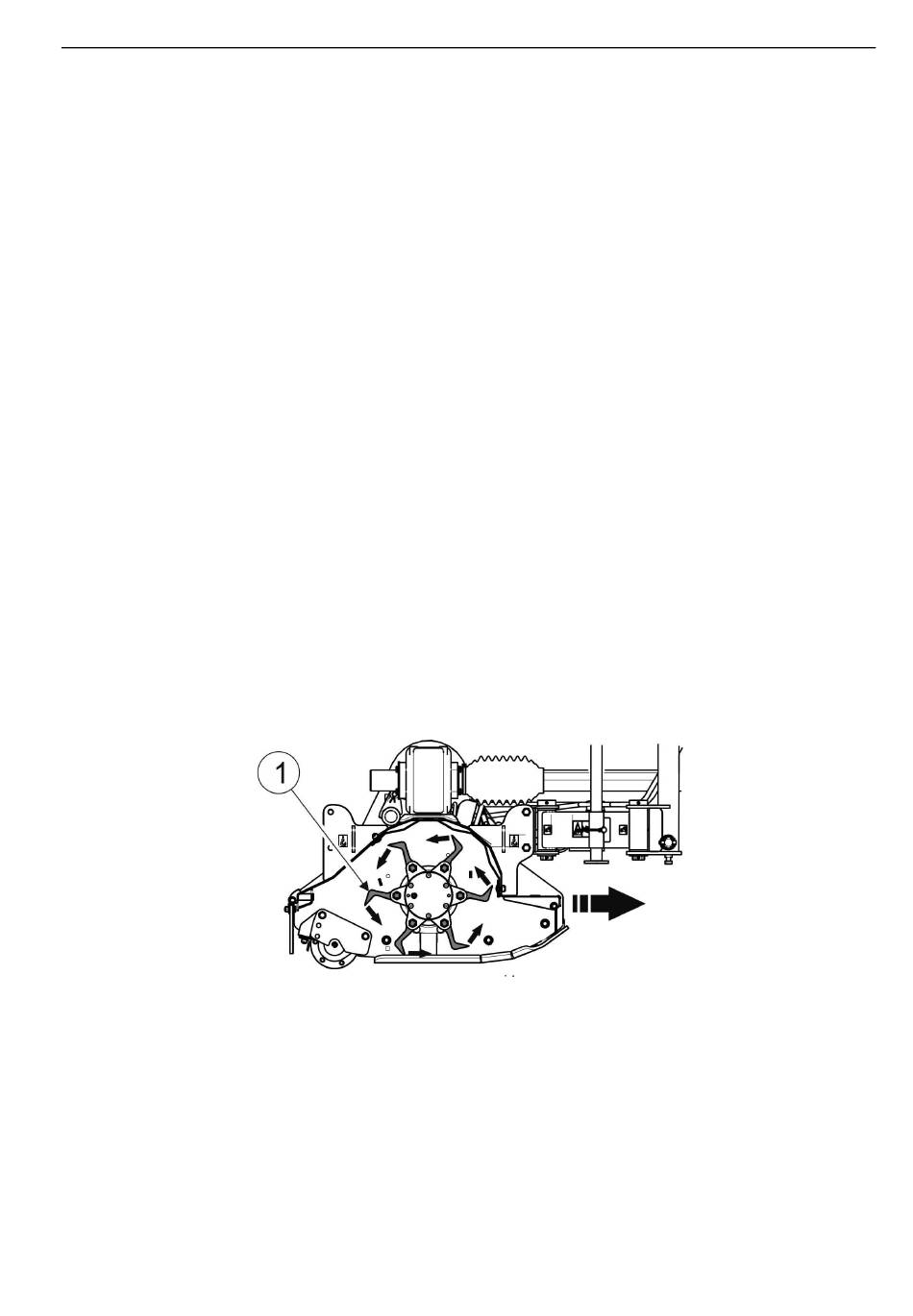

ZEICHNUNG 4.1 Umdrehungskonformität der Schneidegruppe mit der Fahrtrichtung
des Schleppers.
(1)- Schneidegruppe
Bei fehlerhafter Umdrehung ist das Kegelradgetriebe (1) abzubauen und um 180°
umzudrehen (ZEICHNUNG 4.2), so dass das Getriebe Rotation der Gelenkwelle an das
Riemengetriebe in entsprechende Richtung überträgt.
PRONAR BK110 / BK140 / BK160 / BK180 / BK200 / BK250
Teleskop-Gelenkwelle an den Anschlussschlepper
4.3
gemäß der
