PRONAR BK110 / BK140 / BK160 / BK180 / BK200 / BK250
KAPITEL 4

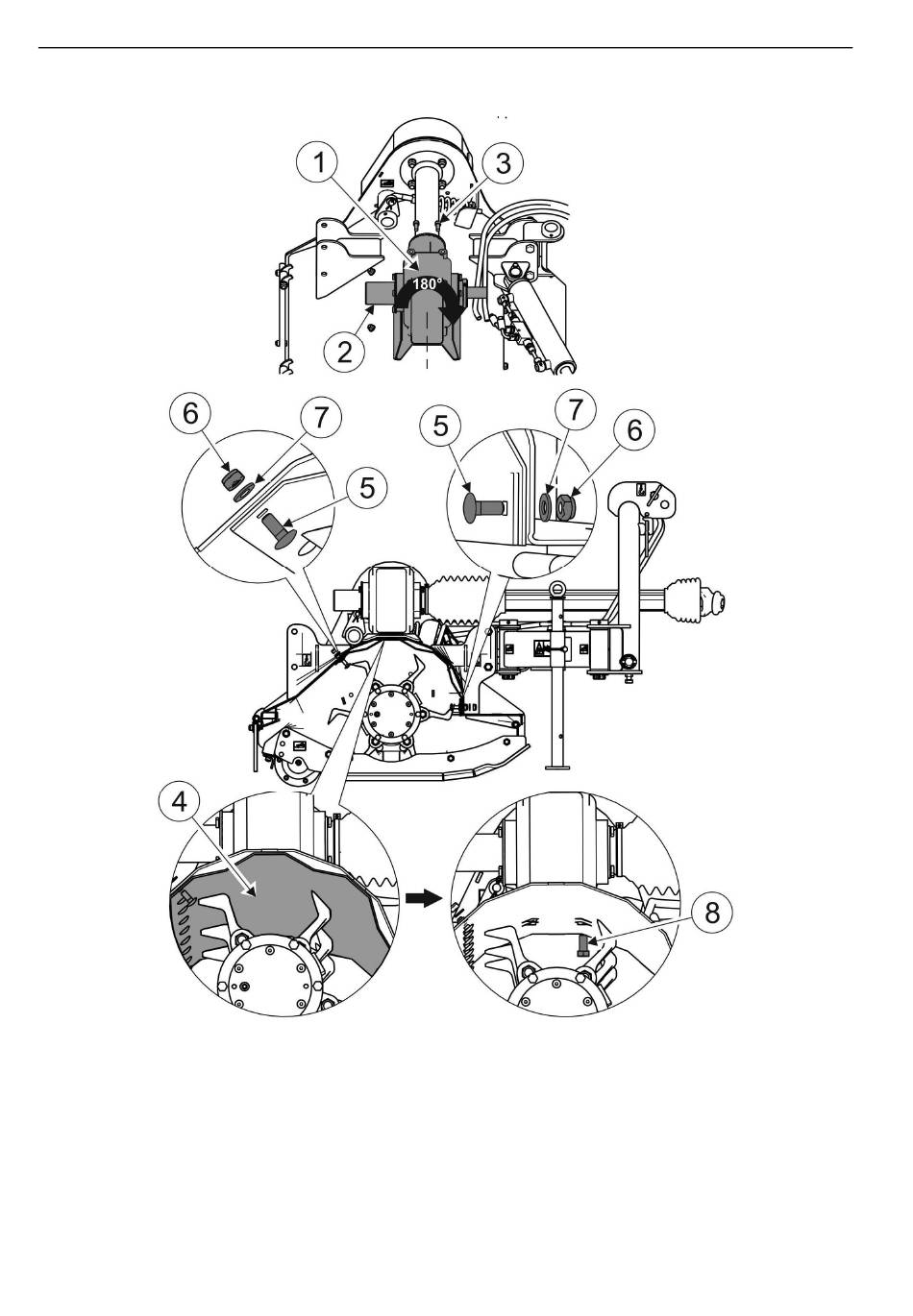

ZEICHNUNG 4.2 Abbau des Kegelradgetriebes.
(1)- Kegelradgetriebe; (2)- Abdeckung der Getriebewelle; (3)- Schraube; (4)- Innenmantel
des Mulchmaschinengehäuses; (5)- Schraube; (6)- Mutter; (7)- Unterlegscheibe; (8)-
Schraube
Zu diesem Zweck ist der Innenmantel (4) des Gehäuses abzubauen, indem die Schrauben
(5) gelöst werden, die den Mantel an das Gehäuse befestigen. Anschließend ist der Mantel
4.4
