KAPITEL 3 PRONAR BK110 / BK140 / BK160 / BK180 / BK200 / BK250
Verstellbare Zugstangen (4), die mit dem hydraulischen Schwenkzylinder (6) verbunden sind,
lassen die Schneidegruppe nach links und rechts in Bezug auf den Schlepper
verschieben.Dies ermöglicht einfaches Rangieren der Mulchmaschine zwischen Bäumen,
Pfosten, Verkehrszeichen und Leitplanken an den Straßen.

3.4 HYDRAULIKANLAGE

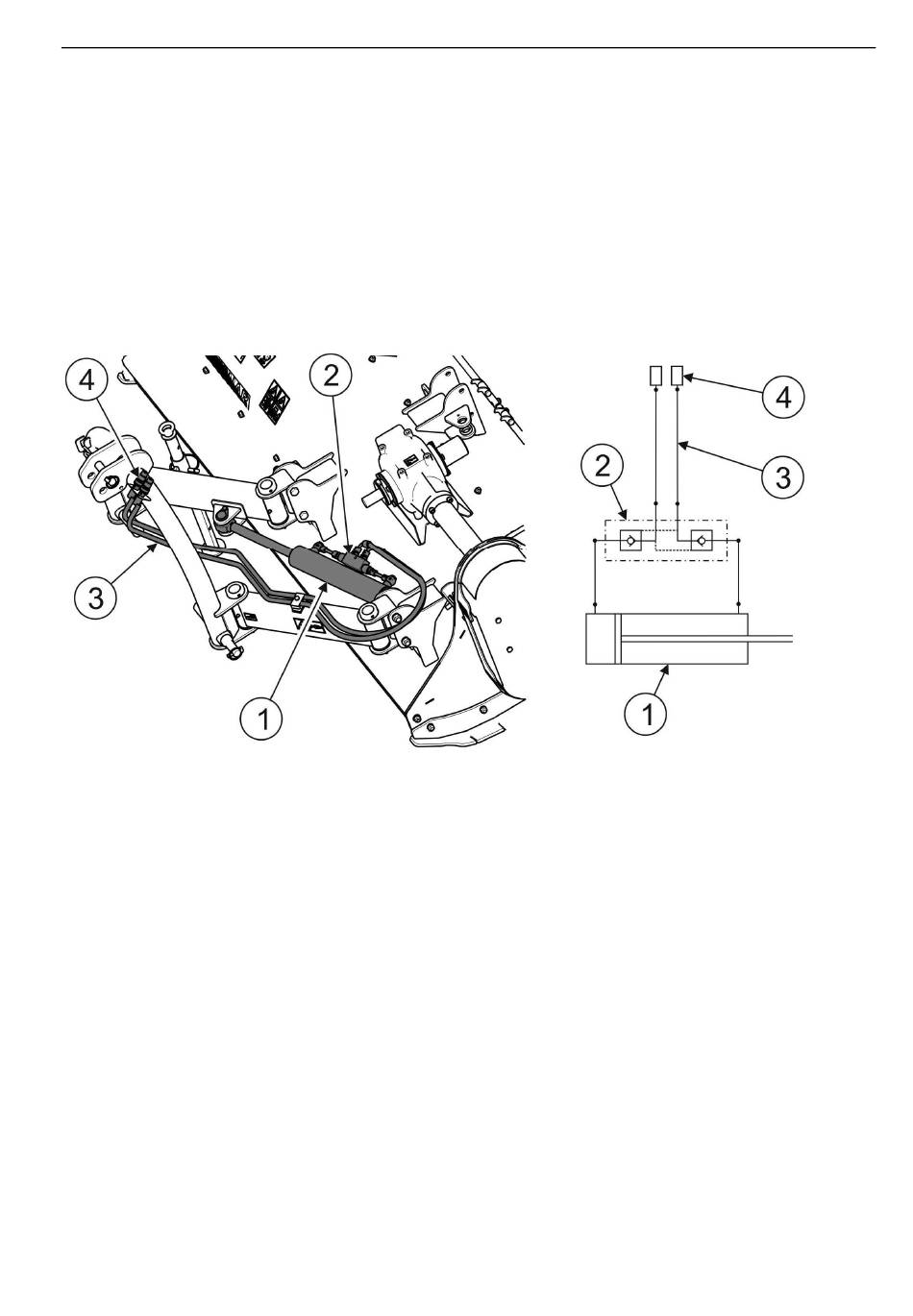

ZEICHNUNG 3.3. Aufbau der Hydraulikanlage
(1)- Hydraulikzylinder für seitliches Schwenken; (2)-Hydraulikverschluss; (3)-
Hydraulikleitungen; (4)- Hydraulik-Schnellkupplungen zur Schwenkungsregelung.
Die Hydraulikanlage der Mulchmaschine lässt die Mulchmaschine nach links oder rechts in
Bezug auf den Schlepper zu verschieben, wodurch das Rangieren zwischen den Bäumen in
den Baumgärten oder zwischen den Pfosten und Leitplanken auf den Straßen einfacher ist.
Die Mulchmaschine wird nach vollständiger Verschiebung nach links zentral hinter dem
Schlepper positioniert, was die Beförderung auf öffentlichen Straßen erleichtern lässt.
Die Hydraulikanlage der Mulchmaschine setzt sich aus einem Hydraulikzylinder (1) mit
beidseitiger Wirkung, einem Hydraulikverschluss (2) und Speiseleitungen (3). Der
Hydraulikverschluss (2) lässt den Zylinder in beiden Richtungen nach Positionseinstellung
der Mulchmaschine mit einem Hydraulikzylinder (1) sperren.
