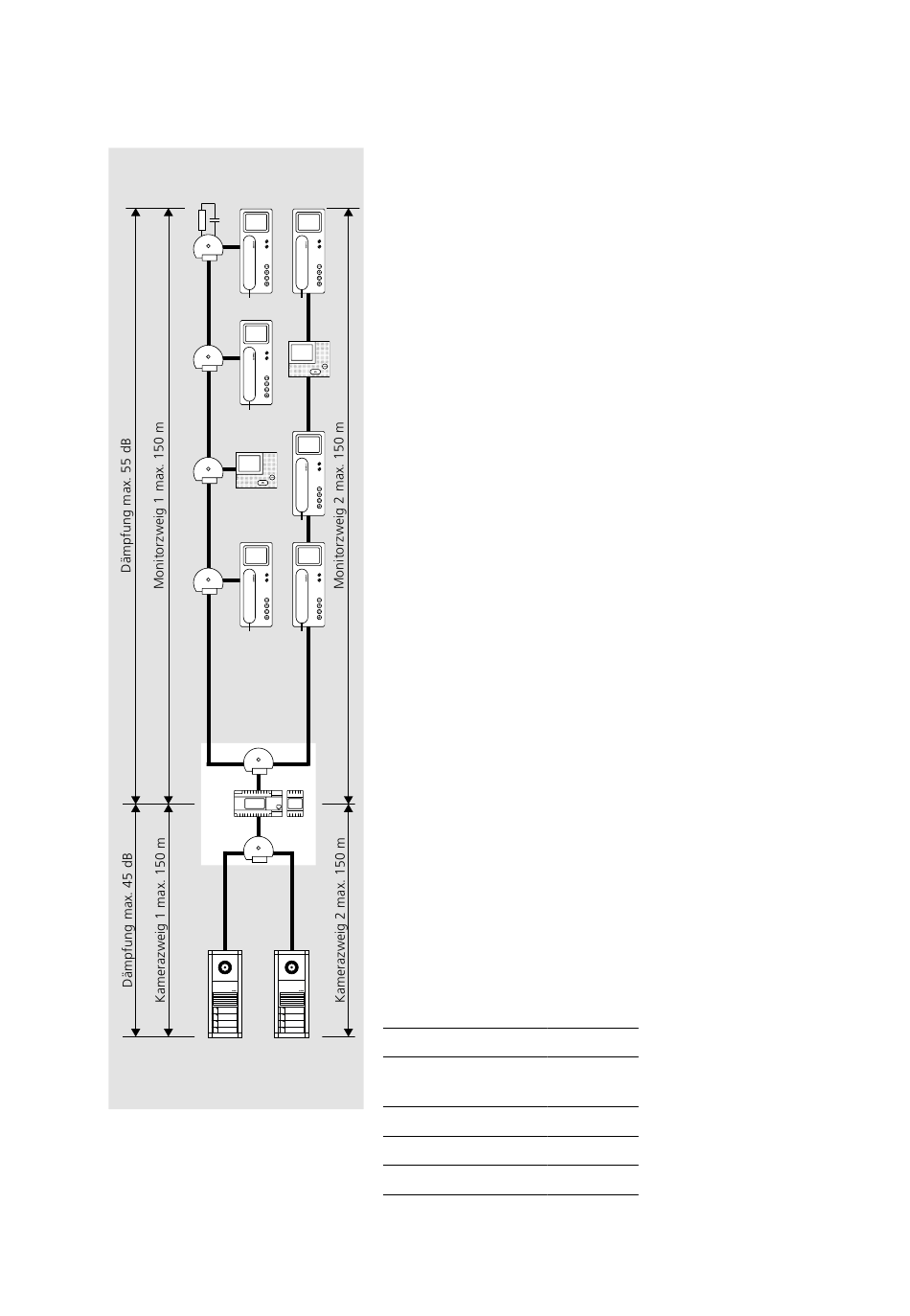

Einstrangsystem mit Bus-Verteiler und ZBVNG 650-...
J-Y(St)Y
Leitungslänge mit Bus-Verteiler
und ZBVNG 650-...
Das Zubehör ZBVNG 650-... ver-
stärkt das Videosignal und lässt
somit eine größere Dämpfung in
Kamerazweig und Monitorzweig
zu. Die eingelegte Brückenkarte im
BVNG 650-... wird dazu entfernt
und das ZBVNG 650-... an gleicher
Stelle gesteckt.
Die folgenden Angaben der
Leitungslänge beziehen sich auf
einen Kamerazweig und Monitor-
zweig. Sind innerhalb eines Stranges
mehrere Zweige installiert, sind
die Angaben für jeden Zweig
gültig. Der Wert (Dämpfung oder
Leitungslänge), welcher zuerst
erreicht wird, ist für die Angabe des
zulässigen Wertes gültig.
Die Grenzwerte müssen dann für
jeden Zweig eingehalten werden.
Leitungslänge
Leitungsmaterial J-Y(St)Y Kabel mit
0,8 mm Durchmesser:
• max. 150 m von Bus-Video-Netz-
gerät zum entferntesten Teilnehmer
im Monitorzweig
• max. 150 m von Bus-Video-Netz-
gerät zum entferntesten Teilnehmer
im Kamerazweig
• max. 45 dB Dämpfung vom Bus-
Video-Netzgerät zum entferntesten
Teilnehmer im Kamerazweig
• max. 55 dB Dämpfung vom Bus-
Video-Netzgerät zum entferntesten
Teilnehmer im Monitorzweig
Bei einem Aderdurchmesser
von 0,6 mm halbiert sich die
Reichweite.
Netzwerkkabel
Durchmesser
Leitungs-
länge
0,405 mm AWG 26
40 m
0,511 mm AWG 24
60 m
0,644 mm AWG 22
100 m
Innerhalb des Strang darf die maxi-
male Länge des Leitungsmateriales
1.500 m nicht überschreiten.
9
