4 Aufbau, Leitungslängen

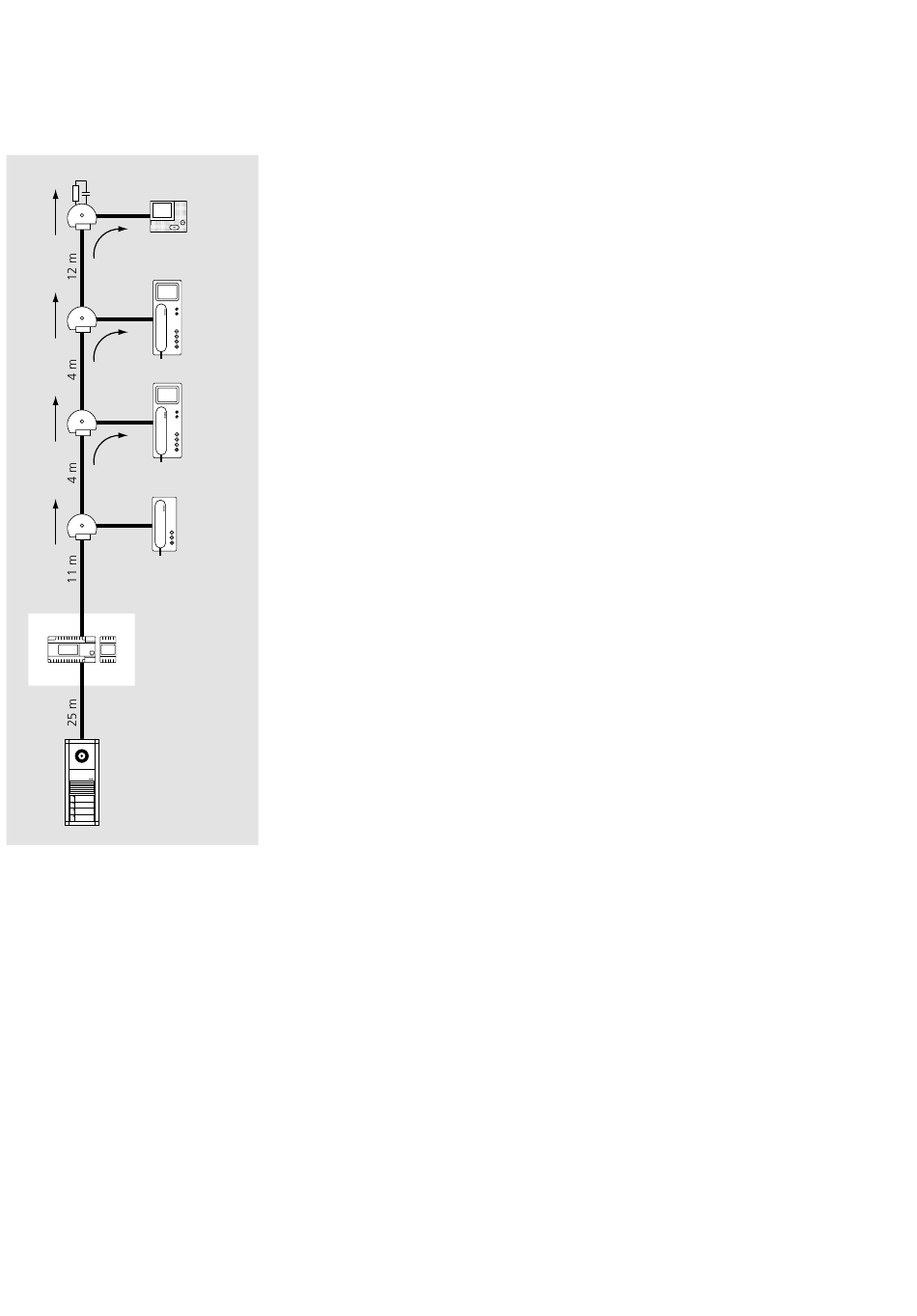

Beispiel zur Ermittlung der Dämpfung
7 m
BVVU
1 dB
12 dB
Wohnung 1
5 m
BVVU
1 dB
12 dB
Wohnung 2
5 m
BVVU
1 dB
12 dB
Wohnung 3
5 m
BAA
0 dB
Wohnung 4
12
Beispiel zur Ermittlung der
Dämpfung mit Bus-Verteiler
Die Installation der Anlage
erfolgt mit J-Y(St)Y-Kabel 0,8 mm
Durchmesser, das bedeutet
10 m Leitungslänge haben eine
Dämpfung von 2 dB. Wohnung 4
wird über einen Bus-Audio-
Auskoppler BAA 650-... ausge-
koppelt, Wohnung 1 - Wohnung 3
werden über Bus-Video-Verteiler
BVVU 650-... angeschlossen.
Dämpfung im Kamerazweig
Leitungslänge zwischen Türstation
und Unterverteilung 25 m.
25 m = 5 dB
Dämpfung im Monitorzweig zu
Wohnung 3
Leitungslänge des Installationskabel.
Alle Werte addiert, von Bus-Video-
Netzgerät zu Bus-Telefon:
11 m + 4 m + 5 m = 20 m
20 m Leitungslänge ergeben 4 dB
Dämpfung
Dämpfung des Bus-Verteiler
BVVU 650-... = 12 dB
Gesamtwert:
12 dB Verteiler + 4 dB Leitung
= 16 dB
Wohnung 3 hat somit eine gesamte
Dämpfung von Kamera zu Bus-
Telefon von 16 dB + 5 dB = 21 dB
Dämpfung im Monitorzweig zu
Wohnung 1
Leitungslänge des Installationskabel.
Alle Werte addiert, von Bus-Video-
Netzgerät zu Bus-Telefon:
11 m + 4 m + 4 m + 12 m + 7 m
= 38 m
38 m Leitungsmaterial ergeben
7,6 dB
Dämpfung aller Bus-Verteiler:
1 dB + 1 dB + 12 dB = 14 dB
Gesamtwert:
14 dB Verteiler + 7,6 dB Leitung
= 21,6 dB
Wohnung 1 hat eine gesamte
Dämpfung von Kamera
zu Bus-Telefon von
21,6 dB + 5 dB = 26,6 dB
Der maximale Wert bei diesem
Beispiel würde von der entferntesten
Video-Türstation zu dem entfern-
testen Bus-Telefon 26,6 dB betragen,
erlaubt wären max. 45 dB.
Bei größerer Dämpfung über
45 dB kann mit dem Zubehör
ZBVNG 650-... die Dämpfung im
Kamerazweig auf 45 dB und im
Monitorzweig auf 55 dB erhöht
werden.
Auf der folgenden Doppelseite
ist die genaue Funktion der Bus-
Verteiler ausführlich erklärt.
