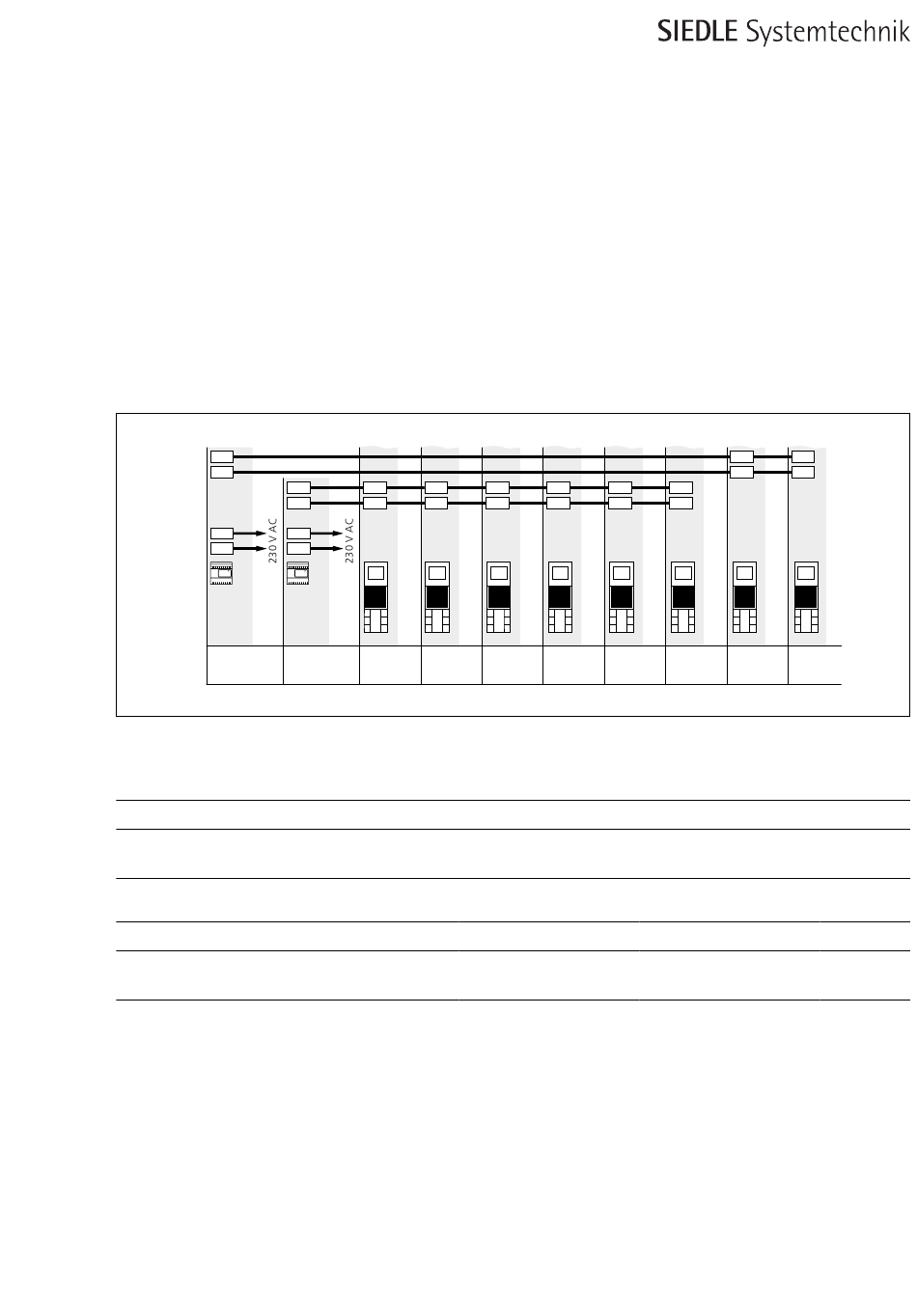

Versorgung von 8 Jung Video-
Innenstationen
Es können maximal 6 SI VI ... mit
einem Netzgerät NG 706-30/33-...
versorgt werden. Der max. Strom
der 30 V DC Gleichspannung des
NG 706-30/33-... beträgt 1100 mA.
+
-
N
L1
NG 706-30/33-... NG 706-30/33-...
Versorgung mit NG 602-...
SI VI ...
Stromaufnahme 170 mA
Versorgung mit NG 706-30/33-... max. Leitungslänge/Entfernung der Versorgung
SI VI ...
Stromaufnahme 170 mA
Diese Reichweiten gelten nur für die
externe Versorgungsspannung der
Geräte nicht für die Reichweiten des
In-Home-Bus. Reichweiten gültig für
J-Y(St)Y- oder YR-Installationskabel
mit 0,8 mm Aderndurchmesser! Aus
einem Netzgerät dürfen nur Geräte
versorgt werden, die sich im gleichen
Strang befinden.
+
+M
+M
-
-M
-M
N
L1
SI VI ...
SI VI ...
max. Leitungslänge/Entfernung der Versorgung
1 Gerät
2–8 Geräte
50 m
weitere zusätzliche Versorgung erforderlich
1 Gerät
2 Geräte
200 m
200 m
+M
+M
+M
-M
-M
-M
SI VI ...
SI VI ...
SI VI ...
3 Geräte
4 Geräte
150 m
120 m
+M
+M
-M
-M
+M
-M
SI VI ...
SI VI ...
SI VI ...
5 Geräte
6 Geräte
90 m
70 m
