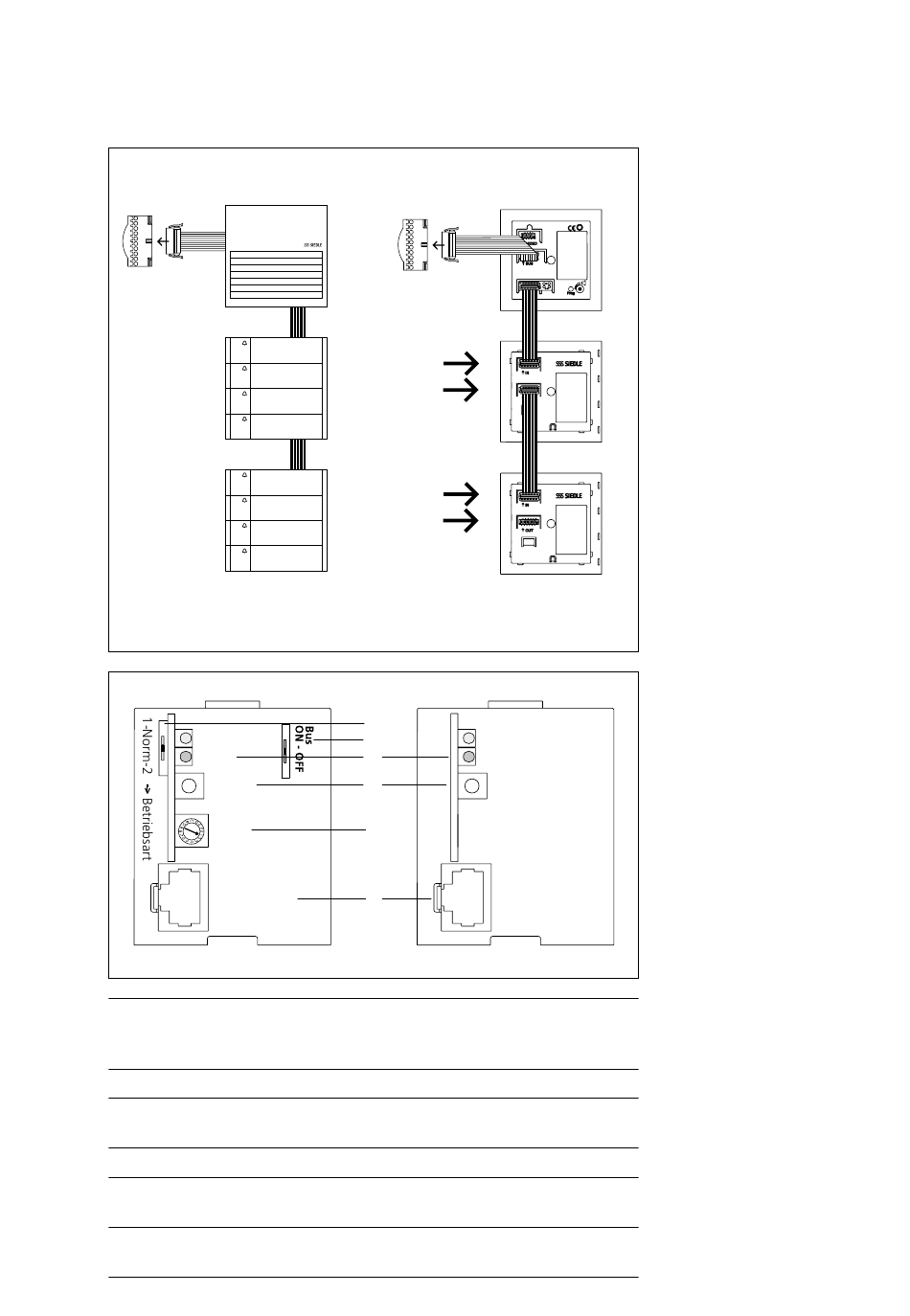

Ruftasten für Siedle Vario, Bus-Video-Netzgerät
BTLM 750-...
In-Home-Bus
1
2
3
4
5
6
7
8
bis max.
160 Ruftasten
BVNG 650-0
LED1
LED2
Prog.
Mode
Adr.
PRI 602 USB
a
1
= Rückwärtskompatibel (zu BVSG 650-...)
Norm
= Betrieb als Neuanlage
2
= Modus erhöhte Reichweite
b
In-Home-Bus: Video kann ein- und ausgeschaltet werden.
c
LED 1
= Betriebs-LED
LED 2
= Störungs-LED
d
Taste für Programmiermodus EIN/AUS.
e
Einstellung Adresse von 1-15 (1-F) erforderlich bei einem Mehrstrang-
system.
f
Buchse für den Anschluss von PRI 602-... USB, ist nur vorhanden wenn
ZBVG 650-... gesteckt ist.
BTLM 750-...
In-Home-Bus
IN
OUT
IN
OUT
bis max. 40
TM 700-...
BSNG 650-0
a
b
LED1
c
LED2
Prog.
d
Mode
e
f
PRI 602 USB
Ruftasten für Siedle Vario
Anschluss der Ruftasten für Siedle
Vario an den Bus-Türlautsprecher
über Flachbandkabel.
Die Versorgung der Namensschild-
Beleuchtung erfolgt über den
Anschluss-Klemmblock des
BTLM 750-... Es können maximal
40 beleuchtete Ruftasten für Siedle
Vario (TM 700-...-0) angeschlossen
werden.
Bus-Video-Netzgerät
Am BVNG 650-0 muss der Betriebs-
artenschalter bei einer Neuanlage
auf Stellung Norm stehen
(Auslieferungszustand). Werden
innerhalb des Stranges Bus-Telefone
der Vorgänger-Serie eingesetzt,
(z. B. BTS/BTC 750-02 mit Bus-
Video-Empfänger BVE 650-...),
muss der Betriebsartenschalter auf 1
gestellt werden.
Weitere Informationen siehe
Seite 140
Mit dem Drehschalter „Adr." wird
an dem Bus-Video-Netzgerät die
Adresse eingestellt. Bei einem
Einstrangsystem ist im Auslieferungs-
zustand Adresse 1 eingestellt und
muss nicht verändert werden. Bei
einem Mehrstrangsystem werden die
Bus-Video-Netzgeräte fortlaufend
adressiert.
39
