8 Zusatzfunktionen

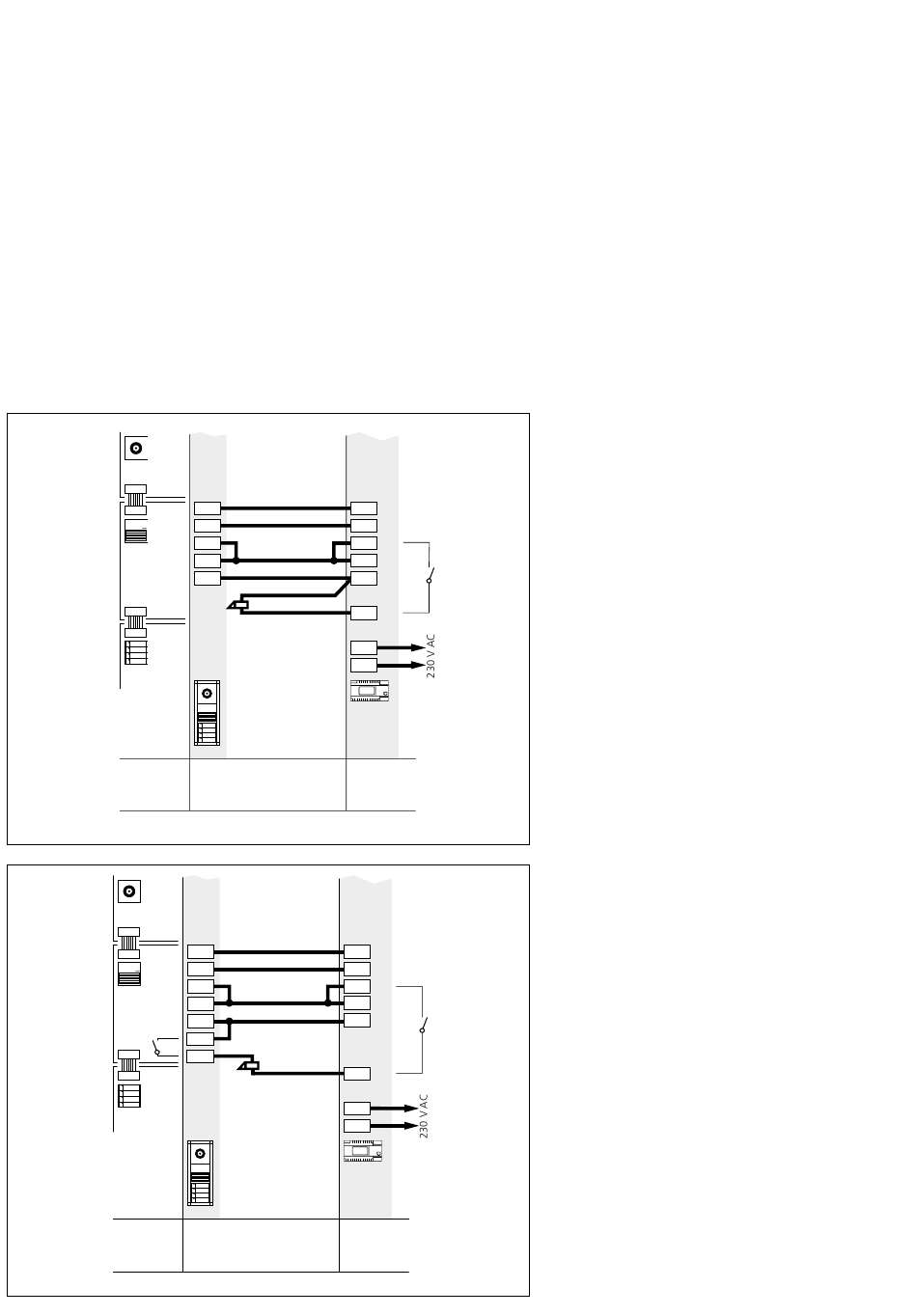

Türöffner-Ansteuerung
Von den Standard-Plänen abwei-
chend, kann der Türöffner auf
verschiedene Arten angesteuert
werden. Das Bus-Netzgerät hat
einen Tö-Kontakt, der bei jeder
Betätigung des Türöffnertaster
geschlossen wird. An den
Türlautsprechern befindet sich
auch ein Türöffnerkontakt, der
nur geschlossen wird, wenn an
dem betreffenden Türlautsprecher
zuvor geklingelt wurde. Werden
BCM
VIDEO
VIDEO
BTLM
OUT
IN
TM
Gerätebedarf
Tö 12 V AC min. 20 Ohm
BCM
VIDEO
VIDEO
BTLM
OUT
IN
TM
Gerätebedarf
Tö 12 V AC min. 20 Ohm
130
mehrere Türlautsprecher innerhalb
einer Anlage betrieben, werden
zum Öffnen der Türstation beide
Kontakte benutzt. Generell müssen
hochohmige Türöffner eingesetzt
werden, um eine größtmögliche
Betriebssicherheit/Reichweite zu
gewährleisten. Verwenden Sie
Siedle-Türöffner oder 12 V AC
Türöffner mit einer Impedanz von
min. 20 Ohm.
Ta/K
Ta
Tb/K
Tb
bs
Tö
b
c
Tö
Tö
N
L1
Siedle Vario
BSNG 650-...
BCM 753-...
BTLM 750-...
TM 700-4-...
Ta/K
Ta
Tb/K
Tb
bs
Tö
b
b
c
c
Tö
Tö
Tö
Tö
N
L1
BSNG 650-...
Siedle Vario
BCM 753-...
BTLM 750-...
TM 700-4-...
b
c
Anwendung
Außenliegende Türstationen
Türöffnerkontakt (Tö-Kontakt) am
Bus-Netzgerät schaltet bei jedem
Druck der Türöffnertaste.
Vorteile
• Manipulationssicher, kein Zugang
von außen
• Nur 4 Adern zur Türstation
Nachteile
• Türöffner muss zur Verteilung
geführt werden
• Installation nur bei 1 Türstation im
Strang möglich
• Bei mehreren Türstationen ist diese
Installation nicht möglich
Anwendung
Außenliegende Türstationen
Tö-Kontakt Bus-Netzgerät und
Tö-Kontakt im Türlautsprecher
werden genutzt. Beide Kontakte
schalten bei jedem Druck der
Türöffnertaste.
Vorteile
• Manipulationssicher, da kein
Zugang von Außen
• Auch bei mehreren Türstationen in
einer Anlage manipulationssicherer
Türöffner
• Installationsprinzip auch bei meh-
reren Türen möglich
Nachteile
• Türöffner muss zur Verteilung und
zum Türlautsprecher geführt werden
• 5 Adern zur Türstation erforderlich
