4 Aufbau, Leitungslängen
Einstrangsystem
J-Y(St)Y
6
Aufbau In-Home: Video
Die grundlegende Installationsart des
Siedle In-Home-Bus ist das Einstrang-
system. Innerhalb dieses Stranges
erfolgt die Installation von Gerät zu
Gerät, wenn die Gebäudeinstallation
diese Möglichkeit zulässt.
Bei Gebäuden mit einer Stamm-
leitung und einzelnen Abzweigen
in die Wohnungen, müssen
Bus-Video-Verteiler eingesetzt
werden. Innerhalb eines Stranges
sind max. 31 Teilnehmer zulässig.
Als Teilnehmer werden Geräte
bezeichnet die eine Adresse inner-
halb des Bus belegen. Werden mehr
als 31 Teilnehmer benötigt, müssen
weitere Stränge aufgebaut werden.
Bis auf wenige Ausnahmen wird
allen Geräten eine Adresse zuge-
wiesen. Es können bis zu 15 Stränge
mit jeweils 31 Teilnehmern aufge-
baut werden.
Kamerazweig und Monitorzweig
Innerhalb eines Stranges gibt es
die Unterscheidung zwischen
Kamerazweig und Monitorzweig.
Auf dem Kamerazweig werden
Video-Türstationen angeschlossen,
auf dem Monitorzweig Bus-Telefone
mit Video. Ist von der Installation
her ein zusätzlicher Monitorzweig
erforderlich, müssen sogenannte
Bus-Verteiler eingesetzt werden.
Teilnehmer ohne Video
Audio-Teilnehmer können bei
In-Home: Video nur über einen
Bus-Audio-Auskoppler BAA 650-...
angeschlossen werden. Schalt- und
Steuergeräte werden auch an dem
BAA 650-... angeschlossen.
Versorgung
Das Herzstück jeden Stranges ist
das Bus-Video-Netzgerät, das die
gesamte Funktion der Anlage
steuert. An diesem werden
Kamerazweig und Monitorzweig
über getrennte Anschlussklemmen
angeschlossen.
BSNG 650-0 max. 10 Teilnehmer
max. 1 Strang
BVNG 650-0 max. 31 Teilnehmer
max. 15 Stränge
Leitungsmaterial
Für die Installation können Fern-
melde- oder Schwachstromleitungen
verwendet werden:
J-Y(St)Y
Leitungen paarig ver-
drillt, abgeschirmt
CAT
Netzwerkkabel
A-2Y(St)2Y Fernmelde-Erdkabel
YR
Schwachstromleitung
0,8 mm Aderdurch-
messer
Die In-Home-Businstallation muss
bei J-Y(St)Y auf einem Adernpaar
erfolgen, bei YR-Leitung auf 2
nebeneinanderliegenden Adern.
Bei J-Y(St)Y ist die Möglichkeit einer
Störbeeinflussung geringer.

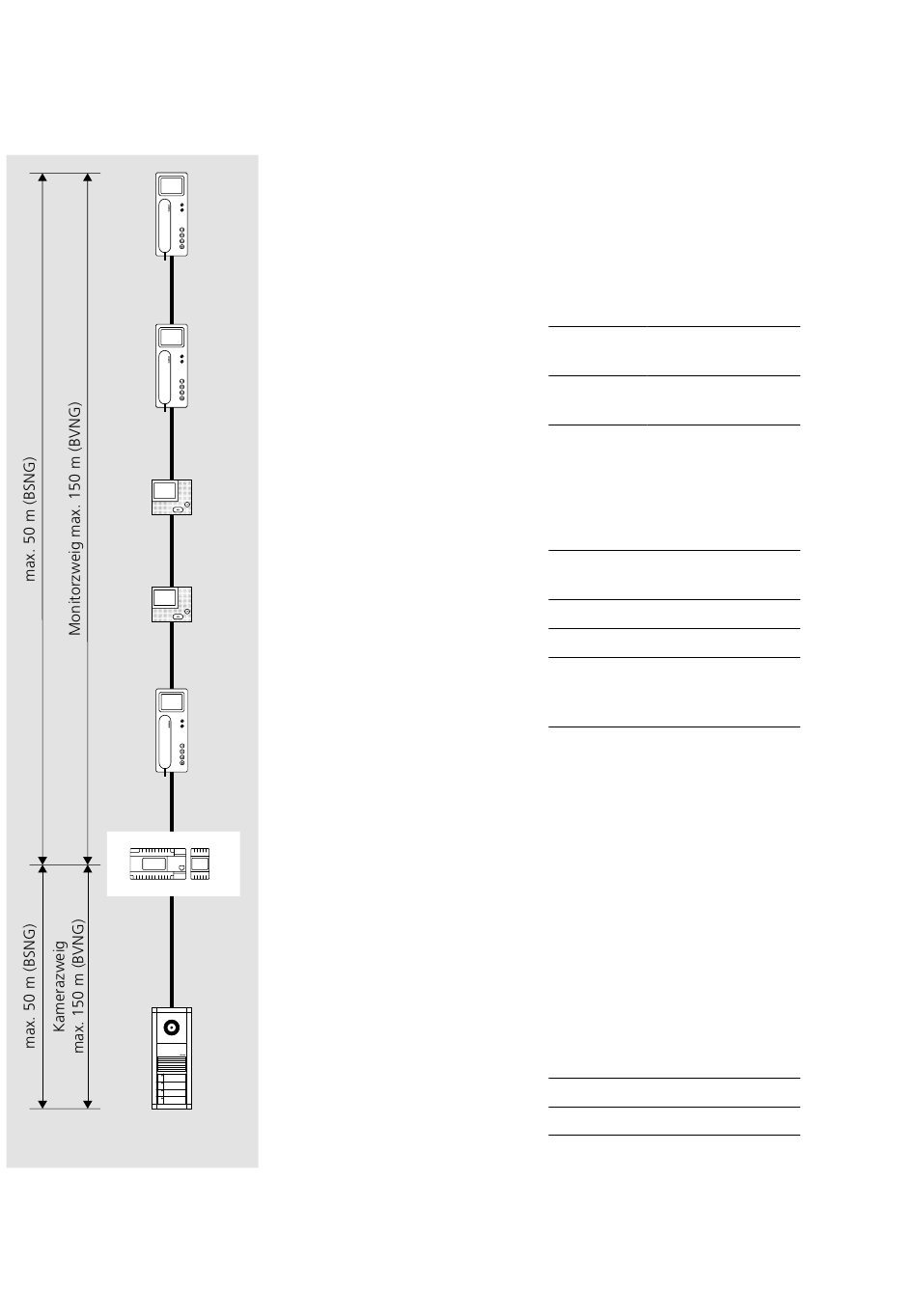

Leitungslänge
Leitungsmaterial J-Y(St)Y Kabel mit
0,8 mm Durchmesser:
• max. 150 m von Bus-Video-Netz-
gerät zum entferntesten Teilnehmer
im Monitorzweig
• max. 150 m von Bus-Video-Netz-
gerät zum entferntesten Teilnehmer
im Kamerazweig
BSNG 650-0
max. 50 m
BVNG 650-0
max. 150 m
Bei einem Aderdurchmesser
von 0,6 mm halbiert sich die
Reichweite.
