8 Zusatzfunktionen
Schalten und Steuern

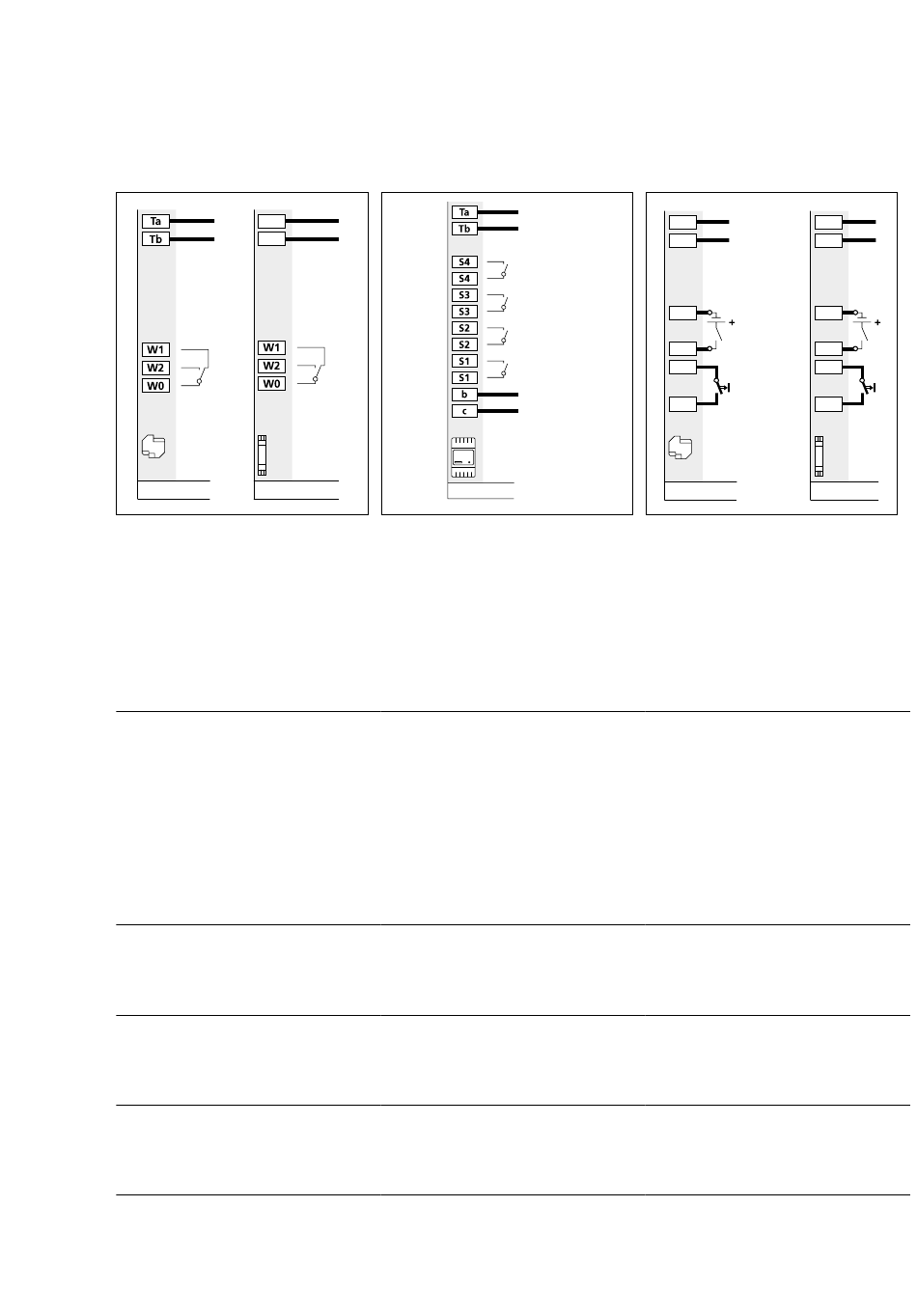

Bus-Schalt-Einheit
Ta
Tb
250 V AC
6 A
BSE 650-...
BSE 651-...
Anwendung
1 Wechselkontakt z. B. für
- Außenlicht einschalten
- Garagentor öffnen
- Treppenhausbeleuchtung
- Montage in 70er-Dosen möglich
- Schaltfunktionen mit Rückmeldung
an Bus-Innengeräte Comfort möglich
Funktion
• Schalter EIN/AUS
• Timer zwischen 0,4 Sekunden
und 19 Minuten 59 Sekunden
(Auslieferungszustand)
• Toggle-Funktion (Zustandsänderung
bei jeder Tastenbetätigung)
• Nebensignal-Kontakt für zusätzliche
Glocke
• Versorgung über In-Home-Bus
Ansteuerung über
• Steuertasten der Bus-Telefone
• Licht- oder Ruftaste einer Türstation
• Bus-Eingangs-Modul BEM 650-...
Programmierung
Grundfunktion Schalter/Timer über
manuelle Programmierung, weitere
Funktionen nur über BPS 650-...
Bus-Schalt-Modul
30 V AC/DC
5 A
BSM 650-...
Anwendung
4 Arbeitskontakte z. B. für
- Außenlicht einschalten
- Garagentor öffnen
- Treppenhausbeleuchtung etc.
- Montage auf Hutschiene
Funktion
• Timer zwischen 0,4 und
12 Sekunden, schalten von
zusätzlichen Türöffnern oder Toren
• Nebensignal-Kontakt für zusätzliche
Glocke
Ansteuerung über
• Steuertasten der Bus-Telefone
• Licht- oder Ruftaste einer Türstation
• Bus-Eingangs-Modul BEM 650-...
Programmierung
Manuelle Programmierung oder mit
BPS 650-...
Versorgung
Versorgung mit 12 V AC von einem
BSNG/BNG 650-... oder Trafo
TR 603-...
Bus-Eingangs-Modul
Ta
Tb
E1
E2
max.
24 V AC / DC
E3
2 A
E4
Versorgung
12 V AC
BEM 650-...
Anwendung
Optische Rückmeldung von
Schaltzuständen z. B.
- offenes Garagentor,
- Störmeldung Heizung
- zur Ansteuerung des BSE/
BSM 650-...
- Montage in 70er-Dosen möglich
Funktion
• Auslösen von Schalt-/
Steuerfunktionen innerhalb des Siedle
In-Home-Bus
• Meldeeingang innerhalb des Siedle
In-Home-Bus
• Versorgung über In-Home-Bus.
Ansteuerung über
Potentialfreier Taster oder
Gleichspannung 4–30 V DC
Programmierung
Funktion nur mit der Software
BPS 650-... programmierbar
Ta
Tb
E1
Ansteuerung
4–30 V DC,
10 mA
E2
E3
Potentialfreier
bauseitiger
Kontakt
E4
BEM 651-...
