BCM
VIDEO
Ta/K
VIDEO
Tb/K
bs
BTLM
b
c
Tö
OUT
Tö
IN
Tö
TM
Gerätebedarf
Siedle Vario
BCM 753-...
BTLM 750-...
TM 700-4-...
Tö 12 V AC min. 20 Ohm
BCM
VIDEO
Ta/K
VIDEO
Tb/K
Tö
BTLM
Tö
b
bs
c
OUT
Tö
IN
TM
Gerätebedarf
Siedle Vario
BCM 753-...
BTLM 750-...
TM 700-4-...
Tö 12 V AC min. 20 Ohm
Ta
Tb
Tö
bs
b
b
c
c
Tö
Tö
Tö
Tö
N
L1
Siedle Vario
BSNG 650-...
BCM 753-...
BTLM 750-...
TM 700-4-...
Ta
Tb
b
c
N
L1
BSNG 650-...

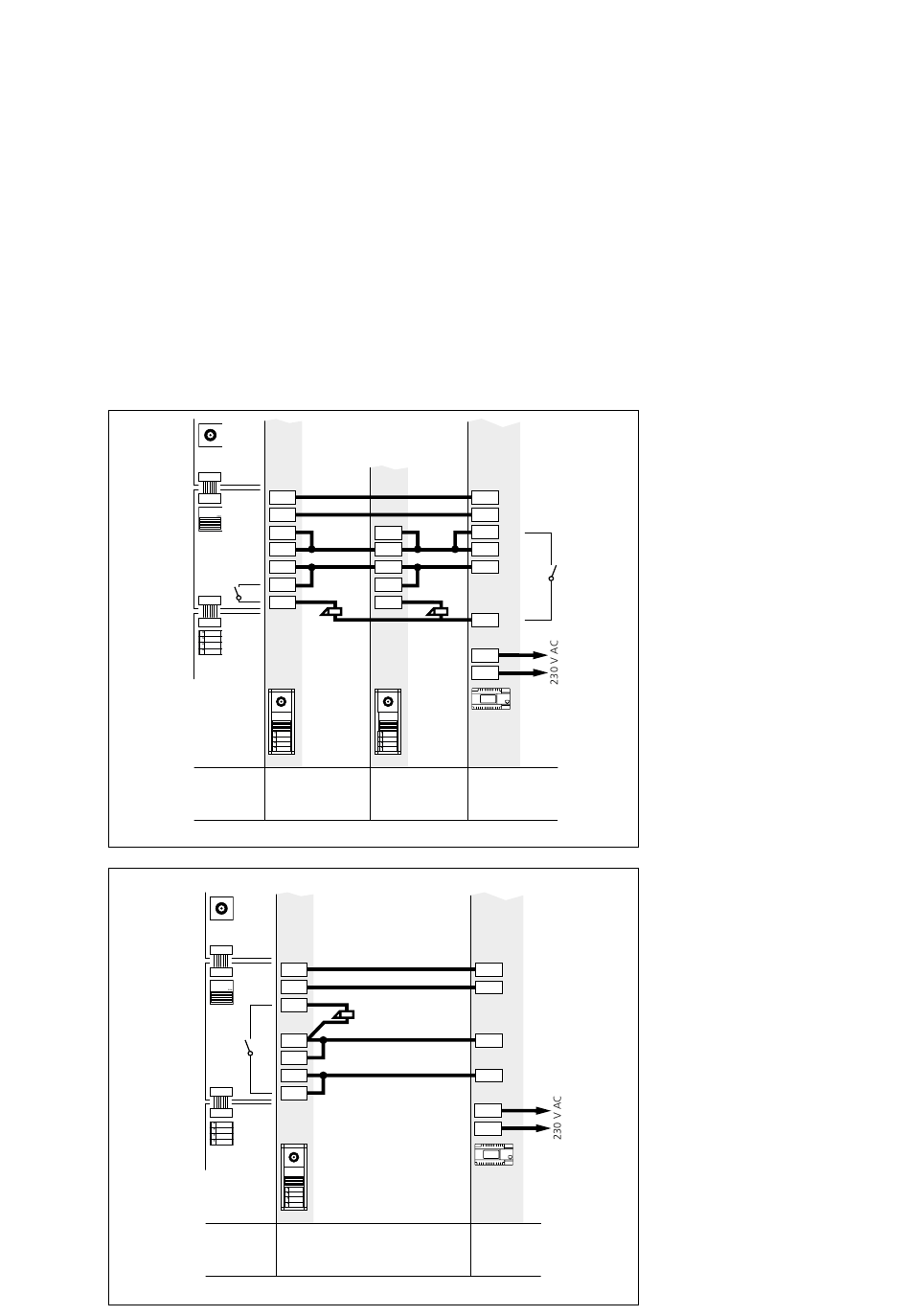

Anwendung
Anlagen mit mehr als einer Tür-
station mit Türöffner.
Tö-Kontakt Bus-Netzgerät und
Tö-Kontakt im Türlautsprecher
werden genutzt. Der Kontakt im
Bus-Netzgerät schaltet bei jedem
Druck der Türöffnertaste, während
der Kontakt im Türlautsprecher nur
an der Tür aktiviert wird, von der
zuletzt ein Ruf empfangen wurde.
Vorteile
• Manipulationssicher, da kein
Zugang von Außen
Nachteile
• Türöffner muss zur Verteilung
geführt werden
• Zu jeder Türstation sind 5 Adern
erforderlich
Anwendung
Gartentor oder sicherheitstechnisch
nicht relevante Bereiche.
Tö-Kontakt im Türlautsprecher
schaltet bei jedem Druck der Tür-
öffnertaste.
Vorteile
• nur 4 Adern zur Türstation,
Türöffner wird direkt in der
Türstation angeschlossen
• Mehrere Türstationen ohne
Zusatzinstallation möglich
Nachteile
• nicht manipulationssicher, da
Zugang von Außen möglich
131
