Befestigen Der Antriebswelle An Der Getriebewelle Des Bläsers; Montieren Der Befestigungsplatte Am Laubbläserrahmen - Toro Pro Force Bedienungsanleitung

2
Befestigen der Antriebswelle
an der Getriebewelle des
Bläsers
Für diesen Arbeitsschritt erforderliche
Teile:
1 Antriebswelle
1 Spannstift
2 Schraube, 5/16" x 1-3/4"
2 Sicherungsmutter 5/16"
Verfahren
1. Entfernen Sie die Kabelbinde, mit der die Antriebswelle
an der Versandkiste befestigt ist.
2. Schieben Sie die Antriebswelle auf die Getriebewelle.
Fluchten Sie die Befestigungslöcher in der
Getriebewelle mit den Löchern in der Antriebswelle
aus und schieben Sie sie zusammen.
1
5
1. Spannstift
2. Sicherheitskette (2)
3. Antriebswelle
3. Befestigen Sie sie mit einem Rollstift (Bild 9).
4. Befestigen Sie die Antriebswelle mit zwei Schrauben
(5/16" x -3/4") und Bundmuttern (5/16") an der
Getriebewelle (Bild 9).
5. Ziehen Sie die Schrauben und Muttern mit 18-25 N-m
an.
6. Entfernen Sie die Kabelbinde, mit der die Antriebswelle
zusammengehalten wird.
7. Befestigen Sie die Sicherheitskette am Bläserrahmen
(Bild 9).
2
4
G02391

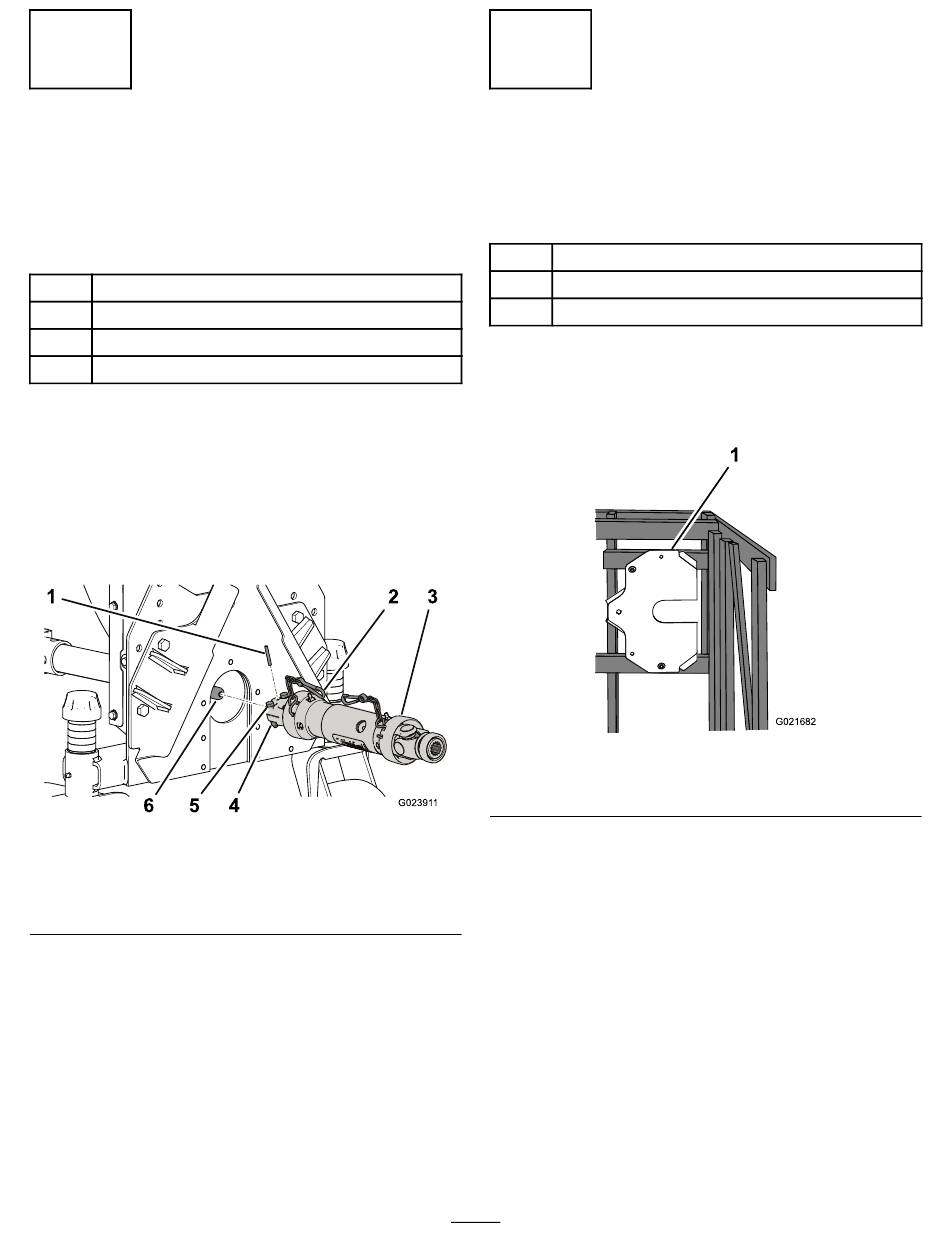

Bild 9
4. Schrauben, 5/16" x 1-3/4"
5. Sicherungsmuttern, 5/16"
6. Getriebewelle
3
Montieren der Befestigungs-
platte am Laubbläserrahmen
Für diesen Arbeitsschritt erforderliche
Teile:
1 Befestigungsplatte
4 Schraube, 1/2" x 1-1/4"
4 Sicherungsmutter, 1/2"
Verfahren
1. Entfernen Sie die Schrauben, mit denen die
Befestigungsplatte an der Kiste befestigt ist. (Bild 10).
3
1. Befestigungsplatte
1
2. Befestigen Sie die Befestigungsplatte mit vier
Schrauben (1/2" x -1/4") und vier Bundmuttern (1/2")
am Rahmen des Laubbläsers (Bild 11). Verwenden Sie
für das Anbringen die unteren Löcher an jeder Seite
der Befestigungsplatte. Ziehen Sie die Schrauben mit
92-113 N-m an.
9
1
G021682
Bild 10
