Montieren Des Laubbläsers An Der Zugmaschine; Für Diesen Arbeitsschritt Erforderliche Teile - Toro Pro Force Bedienungsanleitung

3
1. Befestigungsplatte
2. Schraube (4)
4

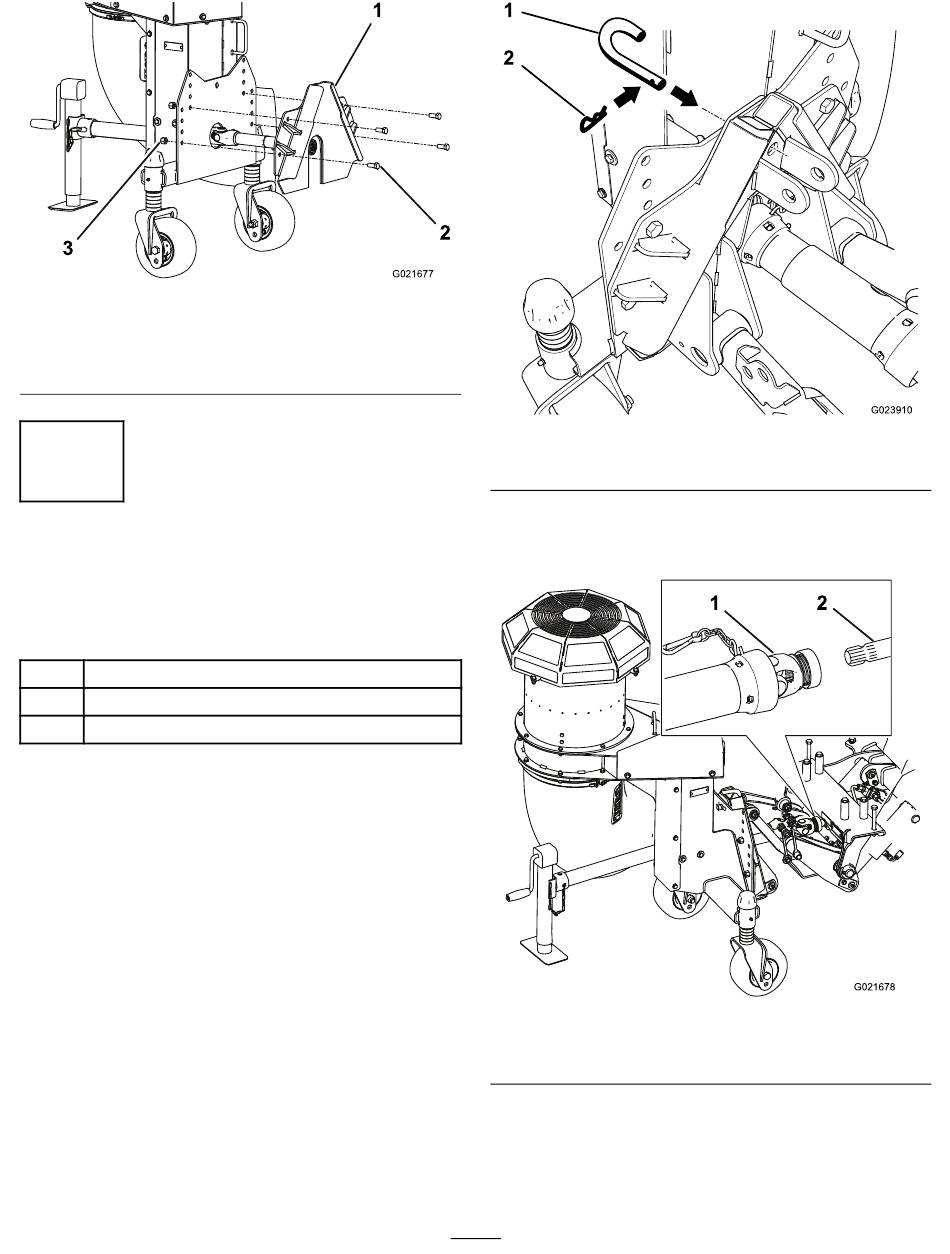

Montieren des Laubbläsers an
der Zugmaschine
Für diesen Arbeitsschritt erforderliche
Teile:
1 Laubbläser
1 Arretierbolzen
1
Splint
Verfahren
1. Nehmen Sie alle Anbaugeräte vorne von der Maschine
ab.
2. Fahren Sie mit der Zugmaschine rückwärts hinter den
Anbaugerätadapter.
3. Heben Sie den Adapter der Zugmaschine auf den
Anbaugerätadapter.
Hinweis: Wenn der Achsständer etwas höher als die
Laufräder sind, kann der Adapter leichter befestigt
werden.
4. Stecken Sie den Arretierbolzen durch die Adapter und
befestigen Sie ihn mit einem Splint (Bild 12).
1
G021677
Bild 11
3. Sicherungsmutter
(4 Stück)
1
2
2
1. Arretierbolzen
5. Schieben Sie die Schnellkupplung auf die Welle, um
die Antriebswelle am Schnellkupplungsrahmen zu
befestigen (Bild 13).
1. Antriebswelle
6. Befestigen Sie die Sicherheitskette am
Schnellkupplungsrahmen (Bild 13).
7. Nehmen Sie die Staubdeckel von den
Hydraulikkupplungen und stellen sicher, dass die
10
Bild 12
2. Splint
1 2
G021678
Bild 13
2. Schnellkupplungs-
Rahmenwelle
G023910
