2. Stellen Sie den Anbauvorrichtungsstift des
Bläsers wie folgt auf dieselbe Höhe wie die
Anbauvorrichtung an der Zugmaschine ein:
•
Stellen Sie das Anbauvorrichtungsrohr auf
einen Stützbock, damit es parallel zum
Boden ist.
•
Entfernen Sie die Schrauben und
Sicherungsmuttern, mit denen der
Anbauvorrichtungsstift
Anbauvorrichtungsrohr befestigt ist.
•
Heben Sie den Anbauvorrichtungsstift
an oder senken Sie ihn ab, sodass er
ungefähr auf derselben Höhe wie die
Anbauvorrichtung an der Zugmaschine ist.
•
Befestigen Sie die Lastöse mit den
vorher entfernten Schrauben und
Sicherungsmuttern an der Anbauvorrichtung
und ziehen sie bis auf 203 Nm an.
Vergewissern Sie sich, dass der Rahmen
des Laubbläsers parallel zum Boden ist.
3. Wenn der Laubbläser beim Abbiegen
das Zugfahrzeug berührt, reicht die
Kupplungsstange nicht aus und muss mit
den weiteren Befestigungslöchern an den
Rahmenhaltern montiert werden; siehe
Montieren der Anbauvorrichtung am Laubbläser
(Seite 8).

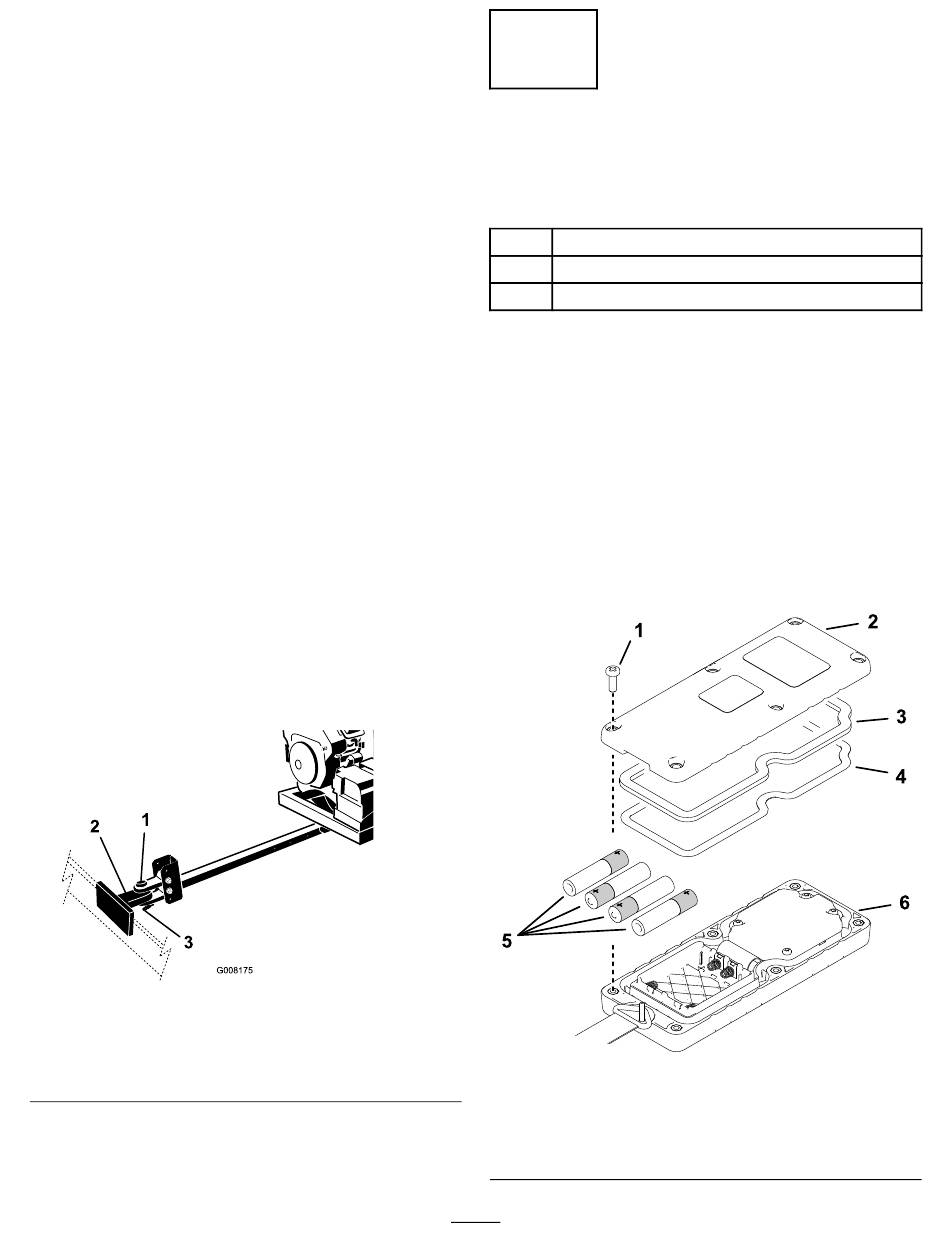

4. Schließen Sie die Anbauvorrichtung des Bläsers
mit dem Anbauvorrichtungsstift und der Lastöse
an der Anbauvorrichtung der Zugmaschine an
(Bild 5).
1. Anbauvorrichtungsstift
2. Zugmaschine-
Anbauvorrichtung
(Bild 4) am
2
Bild 5
3. Lastöse
4
Befestigen der
Handfernbedienung
Für diesen Arbeitsschritt erforderliche Teile:
1 Handfernbedienung
4 AAA-Batterien
6 Schrauben (klein)
Verfahren
1. Entfernen Sie die Gummibänder, mit denen die
Hälften der Fernbedienung zusammengehalten
werden, und nehmen Sie die Rückabdeckung
ab.
2. Legen Sie jede Batterie in ein Batteriefach ein
und achten Sie auf die richtige Polarität
Hinweis:
sind, wird die Maschine nicht beschädigt;
sie funktioniert jedoch nicht. Das Fach hat
Polaritätsmarkierungen für jeden Anschluss.
g008175
1. Schraube
2. Abdeckung
3. Dichtung
9
Wenn die Batterien falsch eingelegt
Bild 6
4. Stahldichtung
5. Batterien
6. Handfernbedienung
(Bild 6).
g286645
