GEFAHR
Die Batterieflüssigkeit enthält
Schwefelsäure, die ein tödliches Gift ist
und starke chemische Verbrennungen
verursacht.
• Trinken Sie nie Batteriesäure und
vermeiden Sie den Kontakt mit
Haut, Augen und Kleidungsstücken.
Tragen Sie eine Schutzbrille, um
Ihre Augen zu schützen sowie
Gummihandschuhe, um Ihre Hände
zu schützen.
• Befüllen Sie die Batterie an einem Ort,
an dem immer reines Wasser zum
Spülen der Haut verfügbar ist.
2.
Schließen Sie das (rote) Pluskabel am Pluspol
(+) der Batterie an.
3.
Schließen Sie das Minuskabel (schwarz) an den
Minuspol (–) der Batterie an.
4.
Überziehen Sie die Batterieklemmen und
Befestigungen mit Grafo 112X-Schmierfett
(Toro-Bestellnummer 505-47), um einer
Korrosion vorzubeugen.
5.
Montieren Sie die Batterieabdeckung und
befestigen sie mit den Clips.
2
Montieren der
Anbauvorrichtung am
Laubbläser
Für diesen Arbeitsschritt erforderliche Teile:
1
Laubbläser
1
Anbauvorrichtung
2
Schraube (⅜" x 3")
2
Bundmutter (⅜")
1
Lastösenbolzen für Anbauvorrichtung
2
Schraube (⅝" x 4½")
2
Sicherungsmutter (⅝")
Verfahren
1.
Stellen Sie den Laubbläser auf eine flache,
ebene Fläche.
2.
Unterlegen Sie die Reifen und heben Sie
die Vorderseite der Maschine mit Hilfe von
Wagenhebern an.
3.
Stecken Sie das Anbauvorrichtungsrohr in die
Rahmenhalterungen
das Rohr mit zwei Schrauben (⅜" x 3") und
Bundmuttern (⅜") am Rahmen und ziehen sie
bis auf 40 Nm an.
Wichtig:
Achten Sie darauf, dass das die
Kupplungsstange in der richtigen Länge
montiert wird, damit der Laubbläser beim
Wenden nicht das Zugfahrzeug berührt.
1. Rahmenhalterungen
2. Anbauvorrichtungsrohr
Hinweis:
Das Anbauvorrichtungsrohr kann um
180 Grad gedreht werden, um verschiedene
Höhen der Anbauvorrichtung auszugleichen.
3
Anschließen des
Laubbläsers an der
Zugmaschine
Für diesen Arbeitsschritt erforderliche Teile:
1
Anbauvorrichtungsstift
1
Lastöse
Verfahren
1.
Fahren Sie mit der Zugmaschine rückwärts an
den Bläser heran.
8
(Bild
4). Befestigen Sie

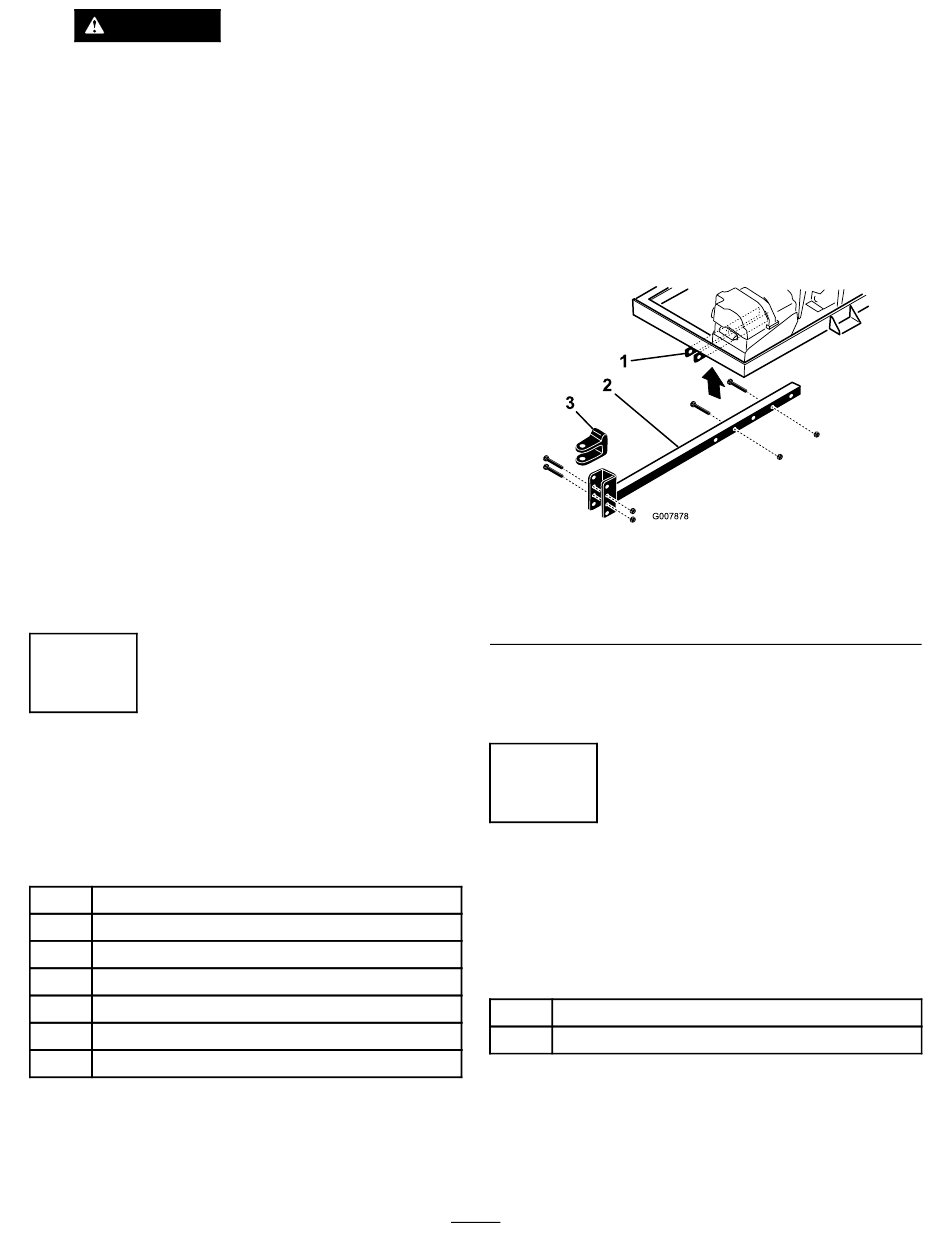

Bild 4
3. Lastösenbolzen für
Anbauvorrichtung
g007878
