Herausnehmen des Bläsers
aus der Kiste
Keine Teile werden benötigt
Verfahren
Vereinfachen Sie die Herausnahme des Bläsers aus der Kiste
mit den Anweisungen in Schritt 1.
Wichtig: Vor dem Abschrauben des Gebläserahmens
von der Versandkiste oder dem Entfernen der Kiste
müssen Sie sicherstellen, dass der Achsständer montiert
ist, um den Bläser zu stabilisieren.

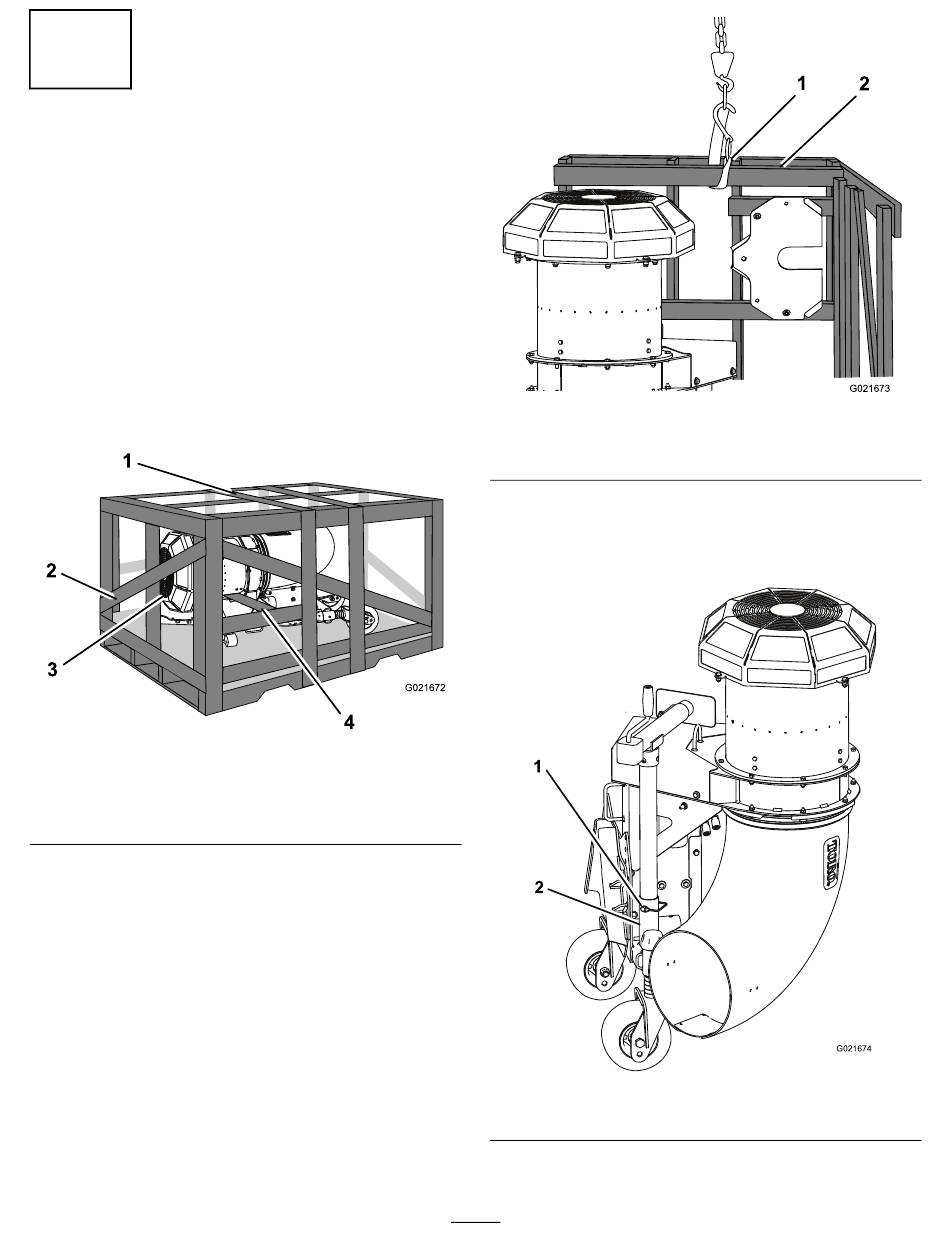

1. Nehmen Sie die Oberseite der Kiste ab (Bild 3).
1
2
3
1. Oberseite der Kiste
2. Ende der Kiste
2. Entfernen Sie das Ende der Kiste, das sich in der Nähe
der Oberseite der Maschine befindet (Bild 3).
3. Entfernen Sie die Platte unter dem Bläsergehäuse (Bild
3).
4. Befestigen Sie einen Riemen am oberen Ende, an der
Latte (2 x 4) und an der Abdeckplatte und heben Sie
die Palette an, bis die Kiste und der Bläser vertikal sind
(Bild 4).
4
Bild 3
3. Oberseite der Maschine
4. Platte unter dem
Bläsergehäuse
1. Heberiemen
5. Entfernen Sie den Einraststift, mit dem das
Achsständerrohr am Einlagerungsrohr befestigt
ist (Bild 5). Nehmen Sie den Achsständer aus der
Einlagerungsposition.
G021672
1
2
1. Einraststift
7
1
2
G021673
Bild 4
2. Oberes Ende, Latte (2 x
4), Deckplatte
G021674
Bild 5
2. Achsständerrohr
