Einbauen Des Initiators; Einfetten Der Maschine - Toro Pro Force Bedienungsanleitung

Kupplungen keinen Schmutz oder Verunreinigungen
aufweisen.
8. Schließen Sie die Hydraulikschlauchkupplungen
des Anbaugeräts an die Hydraulikkupplungen der
Hilfshydraulik am Zugmaschinenheck an.
Wichtig: Wenn die Kupplungen der
Hydraulikschläuche abgeschlossen werden,
müssen Sie sicherstellen, dass die Staubdeckel
gereinigt und eingesetzt sind, damit die
Hydraulikanlage nicht verunreinigt wird.
5

Einbauen des Initiators

Für diesen Arbeitsschritt erforderliche
Teile:
1 Initiator
1 Sensorplatte
2 Schlossschraube, 5/16" x 1–1/4"
2 Bundmutter, 5/16 Zoll
Verfahren

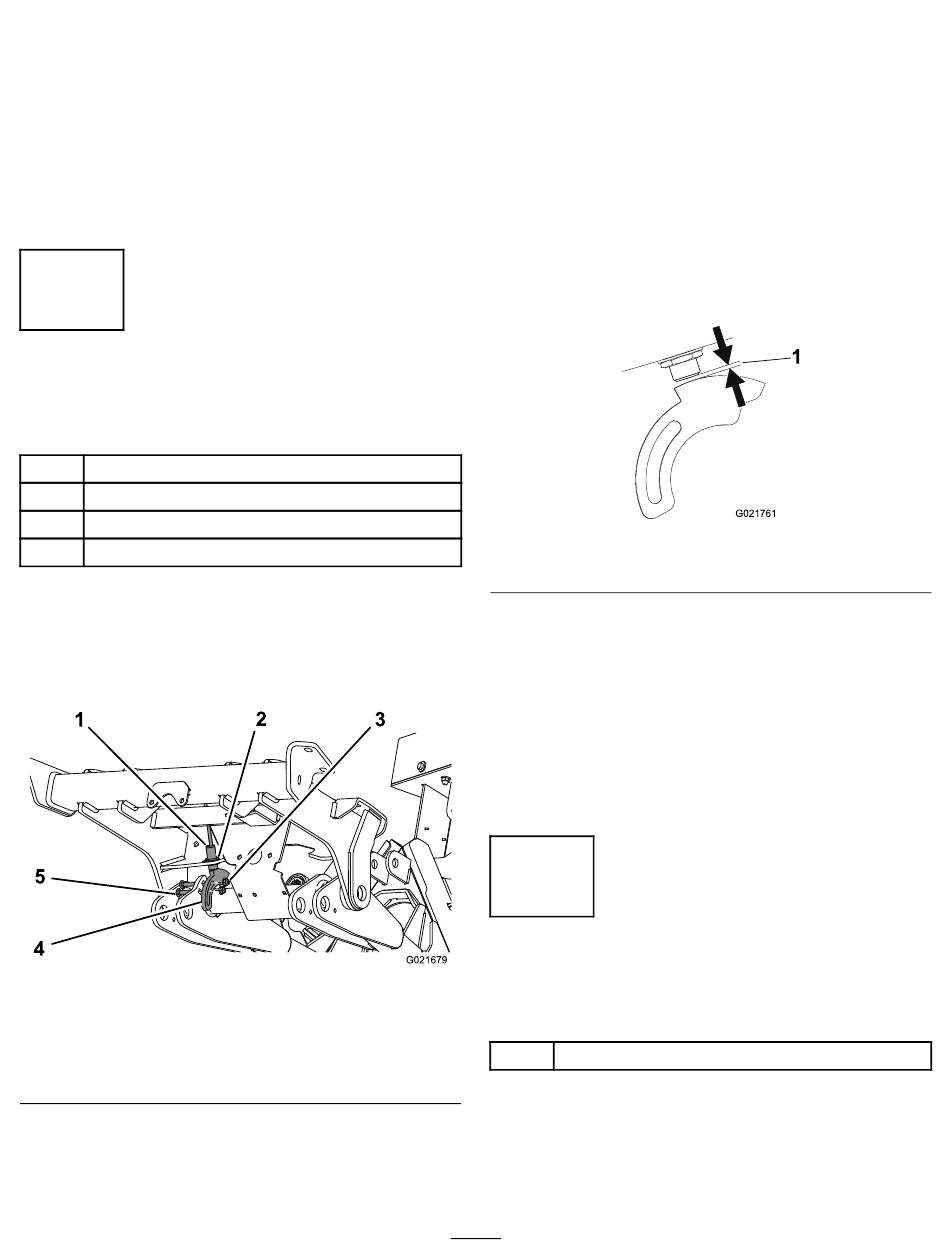

1. Befestigen Sie den Initiator lose mit den Scheiben und
Klemmmuttern im Loch unten im vorderen Rahmen
(Bild 14).
1
5
4
1. Proximityschalter
2. Klemmmutter und Scheibe
(2)
3. Bundmutter (2)
2. Befestigen Sie die Sensorplatte lose mit zwei
Schlossschrauben (5/16" x 1-1/4") und Bundmuttern
am linken Hubarm. Ziehen Sie die Klemmmuttern
noch nicht fest. Positionieren Sie die Sensorplatte so,
2
3
Bild 14
4. Schlossschraube (2)
5. Sensorplatte
wie in Bild 14 abgebildet. Stellen Sie sicher, dass der
Schalter die Sensorplatte nicht berührt.
3. Lassen Sie den Motor an und heben Sie den Bläser an.
Stellen Sie den Motor ab.
4. Stellen Sie die Sensorplatte so lange ein, bis sie mit dem
Proximityschalter ausgefluchtet ist; ziehen Sie dann die
Schlossschraubenmuttern an. Stellen Sie sicher, dass sie
den Proximityschalter nicht berührt.
5. Stellen Sie den Proximityschalter mit den
Klemmmuttern nach oben oder unten ein, bis der
Abstand zwischen dem Schalterplunger und der
Sensorplatte 3,8 mm bis 4,3 mm beträgt (Bild 15).
Ziehen Sie die Klemmmuttern mit 20 N-m an, wenn
Sie den Abstand erzielt haben.
1. Abstand von 3,8 mm bis 4,3 mm
6. Schließen Sie die Kabel vom Proximityschalter an den
Frontanbaugerät-Schalter am elektrischen Zubehörkit
des Groundsmaster 360 an
7. Wenn der Schalter richtig eingestellt ist, sollte der
Bläser abschalten, wenn er angehoben wird.
Hinweis: Wenn die Zugmaschine wieder in einen Mäher
umgewandelt wird, wird die Zapfwelle nicht aktiviert, wenn
das Frontanbaugerät ganz angehoben ist. Zum Aktivieren des
Mähers muss das Frontanbaugerät ganz abgesenkt sein.
6

Einfetten der Maschine

G021679
Für diesen Arbeitsschritt erforderliche
Teile:
A/R Allzweckfett auf Lithiumbasis
11
1
G021761
Bild 15
