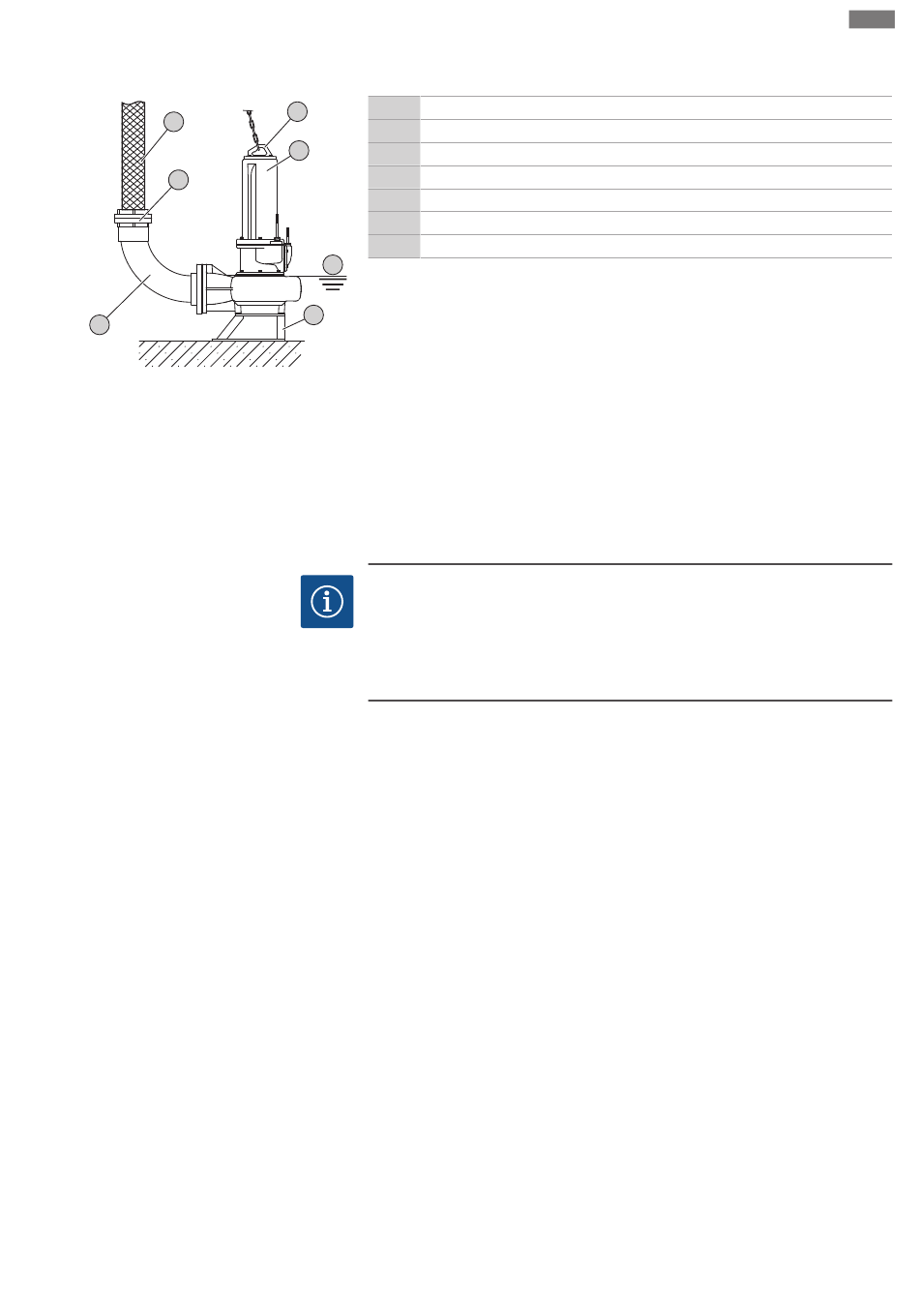

Fig. 7: Mobila uzstādīšana iegremdējot
6.4.5
Stacionāra uzstādīšana sausā vietā
Uzstādīšanas un ekspluatācijas instrukcija Wilo Motor HC 20.1 + EMU FA, Rexa SUPRA, Rexa SOLID
Montāža un pieslēgums elektrotīklam
Veicamās darbības
1
Sūkņa kāja
5
2
Caurules līkums
6
3
Storz savienojums
4
Spiediena šļūtene
5
Pacelšanas līdzeklis
6
Pacelšanas līdzekļa stiprinājuma punkts
7
Minimālais ūdens līmenis
7
‡
Sūkņa kāja uzmontēta.
‡
Spiediena īscaurule sagatavota: caurules līkums ar šļūtenes pieslēgumu vai caurules
1
līkums ar Storz savienojumu uzmontēts.
1. Nostipriniet pacelšanas līdzekli ar bajoneti pie sūkņa stiprinājuma punkta.
2. Paceliet sūkni un novietojiet paredzētajā darba vietā (šahtā, bedrē).
3. Novietojiet sūkni uz cietas pamatnes. UZMANĪBU! Jāizvairās no iegrimšanas!
4. Spiediena šļūteni novietojiet un nostipriniet norādītajā vietā (piem., notekā).
BĪSTAMI! Spiediena šļūtenes noraušana vai rāvienveida kustība var izraisīt
(smagus) savainojumus! Stingri nostipriniet spiediena šļūteni pie noteces.
5. Izvietojiet strāvas padeves vadu tehniski pareizi. UZMANĪBU! Nesabojājiet strāvas
padeves vadu!
▶ Sūknis ir uzstādīts, un kvalificēts elektriķis var izveidot elektrisko pieslēgumu.
IEVĒRĪBAI
Sūknēšanas problēmas pārāk zema ūdens līmeņa dēļ
Ja šķidruma līmenis pazeminās pārāk daudz, var apstāties sūknēšanas plūsma.
Turklāt hidraulikā var veidoties gaisa spilveni, kas var izraisīt nepieļaujamu darbību.
Minimālajam pieļaujamajam ūdens līmenim jāsniedzas līdz hidraulikas korpusa
augšējai malai!
Uzstādot sausā vietā, darbības telpa ir jāsadala savākšanas kamerā un mašīntelpā.
Savākšanas kamerā pieplūst un tiek savākts šķidrums, mašīntelpā ir uzstādīta
sūknēšanas tehnika. Mašīntelpā uzstāda sūkni un ar cauruļvadu sistēmu savieno sūkņa
spiediena un sūkšanas pusi. Montāžas laikā ievērojiet tālāk sniegtos norādījumus.
▪ Sūkšanas un spiediena puses cauruļvadu sistēmai jābūt nostiprinātai. Sūknis nedrīkst
balstīt cauruļvadu sistēmu.
▪ Pievienojiet sūkni cauruļvadu sistēmai bez nospriegojuma un svārstību pārneses.
Iesakām izmantot elastīgos pievienošanas elementus (kompensatorus).
▪ Sūknis nav pašuzsūcošs, t. i., šķidrumam ir jāpieplūst patstāvīgi vai ar priekšspiedienu.
Savākšanas kameras minimālajam līmenim jābūt vienādam ar hidraulikas korpusa
augšējo malu!
▪ Maks. apkārtējā gaisa temperatūra: 40 °C (104 °F)
