Fehlerdiagnose und -behebung
6.4
Heizkörperwechsel
Schalten Sie vor dem Wechseln eines Heizkörpers das Gerät am Netzschalter aus und ziehen
Sie den Anschlussstecker des Lötwerkzeuges. Lassen Sie das Gerät einige Minuten abkühlen.
TECH TOOL

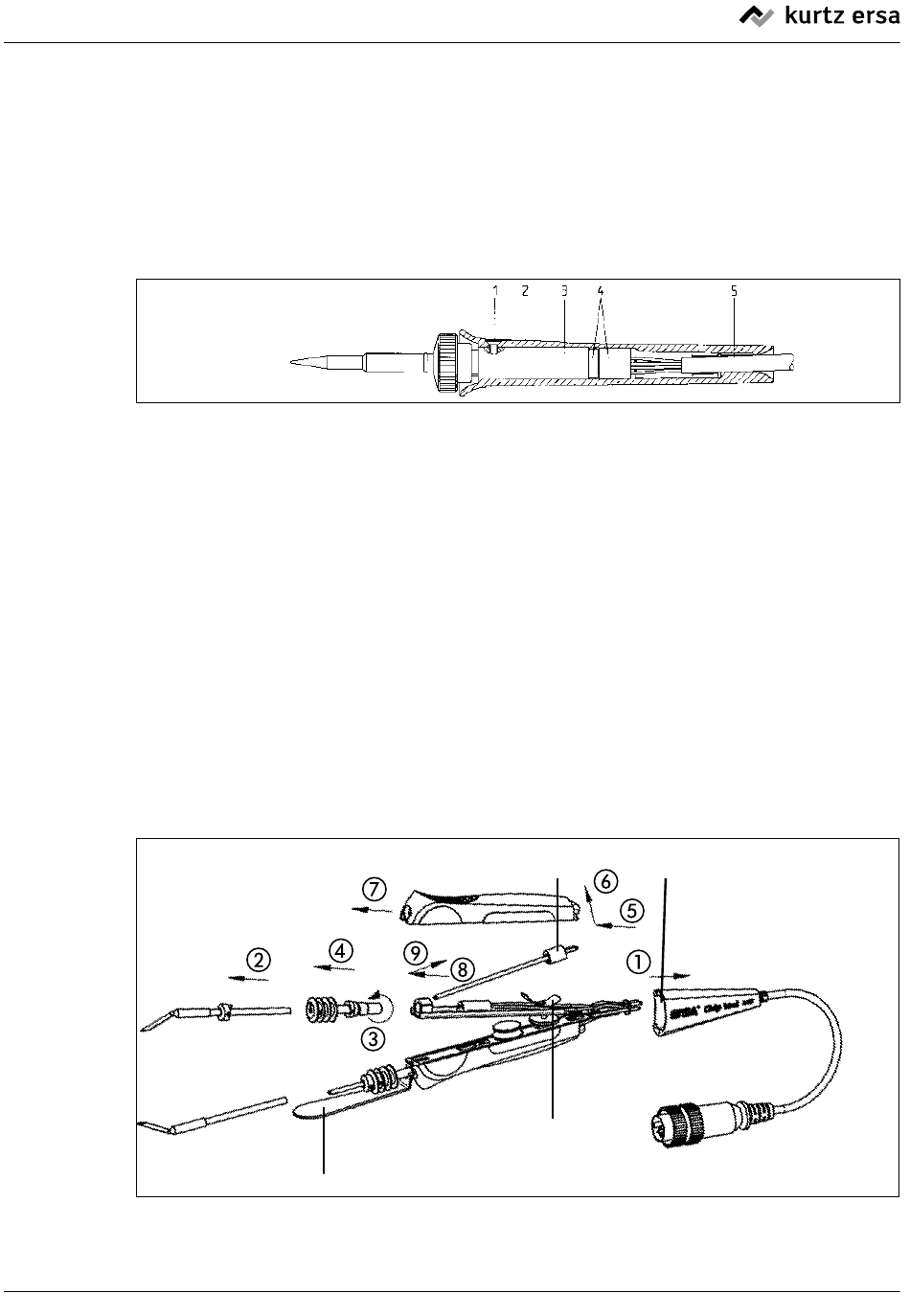

Abbildung 19
CHIP TOOL – Anleitung für die Demontage
Abbildung 20
ersa DIGITAL 2000 A
•
Griffbefestigungsschraube (Pos. 1/Abb. 19) herausschrauben.
•
Griff (Pos. 2/Abb. 19) abziehen.
•
Steckverbindung (Pos. 4/Abb. 19) zwischen Heizkörper und Kabel lösen.
•
Heizkopf (Pos. 3/Abb. 19) wechseln.
•
Steckverbindung (Pos. 4/Abb. 19) zwischen Heizkörper und Kabel wieder-
herstellen.
•
Griff (Pos. 2/Abb. 19) auf Heizkopf (Pos. 3/Abb. 19) aufschieben.
•
Griffbefestigungsschraube (Pos. 1/Abb. 19)
einschrauben
Schlitzschlüssel Best.Nr. 3N472
3BA00044-00 • 2013-05-23 • Rev. 4
Heizkörper paarweise
austauschen.
Einbaulage der Blattfeder
kurze Seite oben.
Abbildung der Steckerstiftanordung
auf der Anschlusstülle.
