Inhaltszusammenfassung für Kurtz Ersa i-CON 1

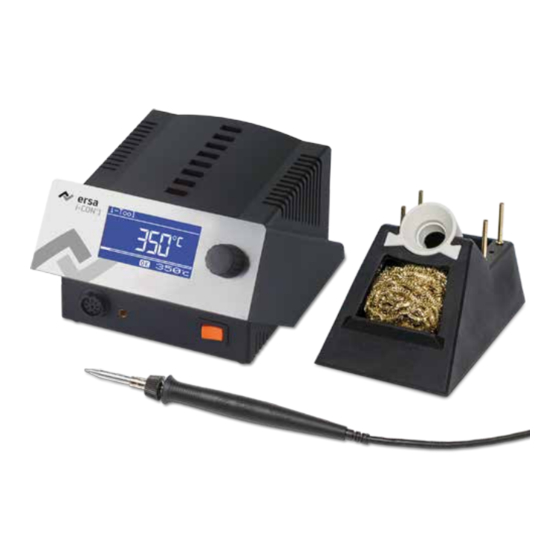

- Seite 1 Ersa Lötstation Kurzanleitung i-CON 1...
-
Seite 2: Inhaltsverzeichnis
Die Lötstation aufstellen ..................4 3. Funktionsbeschreibung ....................6 Bedienung ......................6 Sprachenauswahl ....................7 Temperatur einstellen ..................... 8 Löten ........................8 4. Die Betriebsarten der i-CON 1 ..................9 Der Arbeitsmodus ....................9 Parametermodus ....................9 4.3 Konfigurationsmodus ................... 10 Kontrast ........................ 11 5. -
Seite 3: Einführung
Kurzanleitung Einführung Diese Kurzanleitung soll Ihnen eine schnelle Nachschlagemöglichkeit bei der Arbeit mit der i-CON 1 ermöglichen. Die Kurzanleitung ersetzt nicht die auf der mitgelieferten Produkt-CD enthaltene Betriebsanleitung! Lesen Sie deshalb die Betriebsanleitung, bevor Sie das Gerät zum ersten Mal bedienen. Beachten Sie insbesondere die dort aufgeführ- ten Sicherheitshinweise! Bewahren Sie sämtliche Anleitungen an einem, für alle Benutzer je-... -
Seite 4: Inbetriebnahme
Ablageständer neben die Lötstation stellen. ■ Überprüfen Sie vor dem Einschalten, ob die Netzspannung mit dem auf dem Typenschild angegebenem Wert übereinstimmt. ■ Korrekten Sitz der Lötspitze überprüfen. ■ Die Lötstation am Netzschalter ausschalten. 3BA00179 • 2017-07-03 • Rev. 2 i-CON 1 / 4... - Seite 5 Stift im Stecker muss mit der Nut in der Anschlussbuchse übereinstim- men. ■ Netzanschlussleitung mit Lötstation und Netzsteckdose verbinden ②. ■ Die Lötstation einschalten ③. Achtung! Verbrennungsgefahr! Die angeschlossenen Lötwerkzeuge werden sofort nach dem Einschalten geheizt! 3BA00179 • 2017-07-03 • Rev. 2 i-CON 1 / 5...
-
Seite 6: Funktionsbeschreibung
(Drücken) werden die ausgewählten Parameter und Werte bestätigt und so für die Station wirksam. Die Darstellung aller Einstellschritte und Messwerte erfolgt im Klar- text in einem übersichtlichen Anzeigefenster, dem „Display“. 3BA00179 • 2017-07-03 • Rev. 2 i-CON 1 / 6... -
Seite 7: Sprachenauswahl
Sprachenauswahl Um die Landessprache auszuwählen müssen Sie folgendes tun: ■ Die Lötstation ausschalten. ■ Den i-OP drücken und festhalten. ■ Die Lötstation wieder einschalten. ■ Den i-OP so lange festhalten, bis das Menü [Konfiguration] erscheint, jetzt den i-OP loslassen. 3BA00179 • 2017-07-03 • Rev. 2 i-CON 1 / 7... -
Seite 8: Temperatur Einstellen
■ Führen Sie einige Probelötungen durch. Wenn Sie mit dem Ergebnis nicht zufrieden sind, können Sie die Para- meter an Ihre Anforderungen anpassen. Lesen Sie hierzu die folgen- den Abschnitte. 3BA00179 • 2017-07-03 • Rev. 2 i-CON 1 / 8... -
Seite 9: Die Betriebsarten Der I-Con 1
Die Betriebsarten der i-CON 1 Der Arbeitsmodus Nach dem Einschalten der Station erscheint für ca. 2 Sekunden der Einschaltdialog. Dieser zeigt die Stationsbezeichnung ① und Softwareversion ② der i-CON 1. An- schließend wechselt die Station automatisch in den Arbeitsmodus. Parametermodus Durch Drücken und Halten des i-OP für ca. -
Seite 10: Konfigurationsmodus
Kurzanleitung Konfigurationsmodus In den Konfigurationsmodus gelangen Sie, indem Sie beim Einschalten der i-CON 1 den i-OP für 5 Sekunden gedrückt halten. den i-OP drehen, um einen Menüpunkt auszuwählen, anschließend drücken: • [ÄNDERN] öffnet das Menü [Konfiguration] • [ABBRUCH] bricht den Vorgang ab • [DEFAULT] stellt die Werkseinstellungen wieder her. 0,5 s 3BA00179 • 2017-07-03 • Rev. 2 i-CON 1 / 10... -
Seite 11: Kontrast
Die Station einschalten und sofort eine Drehbewegung mit dem i-OP durchführen. Dies aktiviert den Kontrast-Modus: 0,5 s ■ Den gewünschten Kontrast durch Drehen des i-OP einstellen. ■ Bestätigen Sie Ihre Eingabe durch Drücken des i-OP. 3BA00179 • 2017-07-03 • Rev. 2 i-CON 1 / 11... - Seite 12 Kurzanleitung Arbeitsmodus Down/ Upload Kontrastmodus Konfigurationsmodus Parametermodus 3BA00179 • 2017-07-03 • Rev. 2 i-CON 1 / 12...
-
Seite 13: Parameter Ändern
Den Cursor durch Drücken des i-OP aktivieren, erneutes Drücken schaltet den Cursor wieder aus. Bei aktiviertem Cursor wird über die Drehbewegung am i-OP der Wert des Parame- ters entsprechend verändert. 3BA00179 • 2017-07-03 • Rev. 2 i-CON 1 / 13... -
Seite 14: Fehlerbehandlung
Ist das Lötwerkzeug korrekt mit der Versorgungseinheit verbunden? Fehlermeldungen Die i-CON 1 führt selbständig Fehlerdiagnosen durch. Das Ergebnis einer Diagnose wird als Fehlercode ausgegeben: Dabei erscheint das dreieckige Piktogramm ① im Display der Lötstation. Der Fehlercode ② wird als Zahl zwischen 2 und 99 an- gezeigt. -
Seite 15: I-Tool
Kurzanleitung i-Tool Wechseln der heißen Lötspitze 72°F 40°C 3BA00179 • 2017-07-03 • Rev. 2 i-CON 1 / 15... -
Seite 16: Wechseln Der Kalten Lötspitze
Kurzanleitung Wechseln der kalten Lötspitze 72°F 40°C 3BA00179 • 2017-07-03 • Rev. 2 i-CON 1 / 16... -
Seite 17: Garantie
Genehmigung der Ersa GmbH reproduziert, verändert, übertra- gen oder in eine andere Sprache übersetzt werden. Ersa GmbH • Leonhard-Karl-Str. 24 • 97877 Wertheim Tel. +49 (0) 9342/800-0 • Fax -127 • E-Mail: service.tools@kurtzersa.de • www.ersa.de 3BA00179 • 2017-07-03 • Rev. 2 i-CON 1 / 17...
