Funktionsbeschreibung

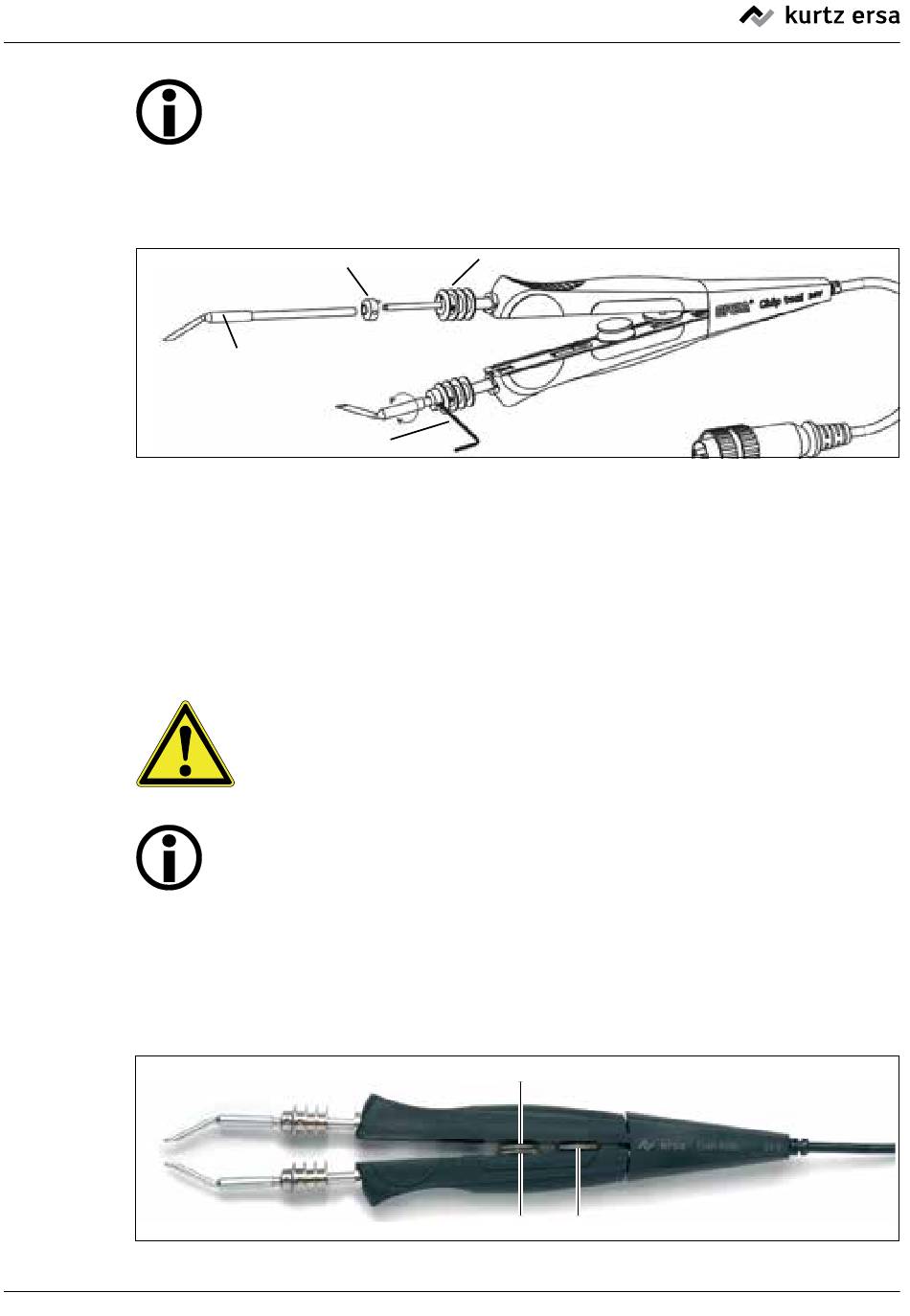

Einstellen der Entlöteinsätze am CHIP TOOL
Abbildung 12
5.5
Einstellung auf die Bauteilgröße
Abbildung 13
ersa DIGITAL 2000 A
Hinweis:
Die Spitzenwechselzange 3ZT00164 ist optional erhältlich
Stellring
Entlöteinsatz
Inbusschlüssel
■
Stellring auf den Entlöteinsatz aufschieben und anschließend auf den
CHIP TOOL stecken. Dabei muss der Fixierstift am Stellring in den
Kühlkörper des CHIP TOOLs einrasten.
■
Entlöteinsätze zueinander ausrichten. Anschließend den Stellring mit
dem im Lieferumfang befindlichen Inbusschlüssel fixieren.
Achtung!
Durch zu festes Anziehen der Fixierschrauben, können die Heizkörper
beschädigt werden.
Hinweis:
Bei häufigem Wechsel der Einsätze für unterschiedliche Bauteilgrößen
empfehlen wir den Kauf zusätzlicher Stellringe. Diese sind unter der Be-
stellnummer E 045600 optional zu erhalten.
3BA00044-00 • 2013-05-23 • Rev. 4
Kühlkörper
1
2
3
23
