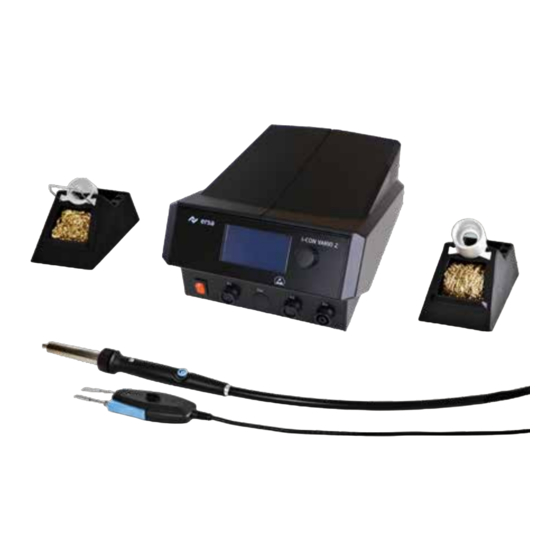

- Seite 1 i‑CON VARIO 2 MK2 i‑CON VARIO 2P MK2 i‑CON VARIO 2HP MK2 i‑CON VARIO 2X MK2 Multifunktions-Lötstation Betriebsanleitung Ersa GmbH Leonhard-Karl-Str. 24 Telefon +49 9342/800-0 97877 Wertheim/Germany Fax +49 9342/800-127 www.ersa.com service.tools@kurtzersa.de...
-
Seite 2: Inhaltsverzeichnis
Inhalt Inhalt 1. Einführung ..........................5 2. Technische Daten ........................6 3. Zu Ihrer Sicherheit ........................9 3.1 Sicherheitshinweise ........................9 3.2 Bestimmungsgemäße Verwendung ..................11 3.3 Nationale und internationale Vorschriften ................11 4. Transport, Lagerung, Entsorgung ....................12 4.1 Transport und Lagerung ......................12 5. - Seite 3 Inhalt 6.2.8 Heizstufe der Heizplatte einstellen ................24 6.2.9 Mit der Heizplatte arbeiten ..................25 6.2.9.1 Leistungswerte der Heizplatte ............... 25 6.3 Parametermodus ........................26 6.3.1 i-SET TOOL ........................27 6.3.2 Solltemperatur......................27 6.3.3 Min. Temp. / Max. Temp....................28 6.3.4 Kalibriertemperatur ......................
- Seite 4 Inhalt 6.8 Den Heizkörper wechseln ......................42 6.8.1 i-TOOL Heizkörper wechseln ..................42 6.8.2 i-TOOL AIR S Heizkörper wechseln ................42 6.8.3 CHIP TOOL Heizkörper wechseln .................. 42 6.8.4 CHIP TOOL VARIO Heizelement wechseln ..............43 6.8.5 Heizkopf am X-TOOL VARIO wechseln ................43 6.8.6 i-TOOL HP Heizelement wechseln .................
-
Seite 5: Einführung
Einführung Einführung An der Versorgungseinheit können bis zu zwei Löt- und Entlötwerkzeuge (im Folgenden mit „Lötwerk- zeug“ bezeichnet) angeschlossen und gemeinsam betrieben werden. Die angeschlossenen Lötwerk- zeuge können durch einfaches Drücken des i-OP Drehgebers aktiviert werden. Einige Lötwerkzeuge, wie zum Beispiel das i-TOOL oder das CHIP TOOL VARIO und X-TOOL VARIO, werden automatisch aktiviert, sobald sie aus dem Ablageständer genommen werden. -
Seite 6: Technische Daten
Technische Daten Technische Daten Lötstation i‑CON VARIO 2 Bezeichnung Wert Abmessungen ca. 180 mm x 280 mm x 115 mm Gewicht Ca. 6 kg Spannung 220 – 240 VAC Netzfrequenz 50 Hz Sicherung (träge) 3,15 A Sekundärspannung 24 VAC Maximale kurzfristige Heizleistung 350 W Mittlere Leistung 160 W... - Seite 7 Technische Daten Lötkolben i‑TOOL AIR S Bezeichnung Wert Betriebsspannung 24 VAC Maximale Heizleistung 200 W Temperaturbereich 50 °C – 550 °C Temperatursensor K-Typ Thermoelement Luftversorgung Blasluft bis 20 l/min, einstellbar am Tool Gewicht (ohne Zuleitung) Ca. 90 g Abmessung (ohne Schlauch) Griff ca.
- Seite 8 Technische Daten Lötkolben i‑TOOL HP Bezeichnung Wert Betriebsspannung 24 VAC Anheizleistung 250 W Anheizzeit Ca. 40 s auf 380 °C Temperaturbereich 150 – 450 °C Temperaturmessung Ni-CrNi Thermoelement Gewicht (ohne Zuleitung) Ca. 110 g Ausführung Antistatisch Lötkolben TECH TOOL Bezeichnung Wert Betriebsspannung 24 VAC...
-
Seite 9: Zu Ihrer Sicherheit
Zu Ihrer Sicherheit Zu Ihrer Sicherheit Ersa Produkte werden unter Beachtung der grundlegenden Sicherheitsanforderungen entwickelt, gefertigt und geprüft. Trotzdem bestehen Restrisiken! Lesen Sie deshalb diese Anleitung, bevor Sie das Gerät zum ersten Mal bedienen. Sie hilft Ihnen, die Funktionen des Gerätes kennenzulernen und optimal zu nutzen. Bewahren Sie diese Anleitung an einem für alle Benutzer jederzeit zugänglichen Ort auf. - Seite 10 Zu Ihrer Sicherheit WARNUNG! Brandgefahr durch unbeaufsichtigte Lötstation! Zur Vermeidung von Unfällen und Verbrennungen Unbefugte, insbesondere Kinder, von der Lötstation fernhalten! Die eingeschaltete Lötstation niemals unbeaufsichtigt lassen! Das Lötwerkzeug muss in der Ablageposition des dafür vorgesehenen Ablageständers abgelegt werden. Nach dem Abschalten der Lötstation benötigt das Lötwerkzeug Zeit zum Abkühlen. WARNUNG! Brandgefahr oder Sachschäden möglich! Bei abgedeckten Lüftungsschlitzen Gefahr von Hitzestau! Die Lüftungsschlitze der Lötstation niemals abdecken!
-
Seite 11: Bestimmungsgemäße Verwendung
Zu Ihrer Sicherheit VORSICHT! Schutzausrüstung tragen! Beim Löten kann heißes Lot oder ätzendes Flussmittel von der Lötstelle wegspritzen. Durch Tragen von Schutzausrüstung vermeiden, dass Lot oder Flussmittel in die Augen oder auf die Haut gelangen! Die betriebsinternen Vorschriften für Schutzkleidung beachten! Die Sicherheitsdatenblätter der verwendeten Lote und Flussmittel beachten! VORSICHT! Essen und Trinken verboten! Lote und Lothilfsmittel sind giftig. -
Seite 12: Transport, Lagerung, Entsorgung
Transport, Lagerung, Entsorgung Transport, Lagerung, Entsorgung Transport und Lagerung Die i-CON VARIO 2 wird in einem stabilen Umkarton geliefert. Verwenden Sie für den Transport und die Zwischenlagerung der Systeme bitte ausschließlich die Originalverpackung. Ruckartiges Bewegen, Anstoßen oder Absetzen der i-CON VARIO 2 ist unbedingt zu vermeiden. Die i-CON VARIO 2 ist vor Wit- terungseinflüssen wie Regen, Nebel oder Seeluft, etc. -
Seite 13: Inbetriebnahme
Inbetriebnahme 5. Inbetriebnahme 5.1 Vor der Inbetriebnahme Bitte prüfen Sie den Inhalt der Verpackung auf Vollständigkeit. Sollten die darin aufgezählten Kompo- nenten beschädigt oder unvollständig sein, so setzen Sie sich bitte mit Ihrem Lieferanten in Verbindung. Bestellnummern Inhalt 0ICV2005A 0ICV2005AI 0ICV2005AC 0ICV2005AXV 0ICV2005HP... -
Seite 14: Erstes Einschalten
Inbetriebnahme Erstes Einschalten Für einen sicheren und dauerhaften Betrieb der Lötwerkzeuge sind die folgenden Punkte unbedingt zu beachten: ■ Überprüfen Sie vor dem Einschalten, ob die Netzspannung mit dem auf dem Typenschild angegebenen Wert übereinstimmt. ■ Die Lötstation am Netzschalter ausschalten. ■... - Seite 15 Inbetriebnahme VORSICHT! Verbrennungsgefahr! Der Lötkolben wird nach dem Einschalten sofort heiß! Niemals direkt die heiße Lötspitze oder den heißen Heizkörper berühren! ■ Netzanschlussleitung mit Lötstation und Netzsteckdose verbinden ② ■ Die Lötstation einschalten ③ Ersa i-CON VARIO 2 3BA00273 • 2023-05-17 • Rev. 1...
-
Seite 16: Funktionsbeschreibung
Funktionsbeschreibung Funktionsbeschreibung Bedienung Das Ein/Ausschalten der Lötstation wird durch den auf der Frontseite befindlichen Schalter ausge- ① führt. Die Bedienung der Lötstation erfolgt durch einen Drehgeber mit Tastfunktion (Druckfunktion). Die- ② ser trägt den Namen i-OP. Der i-OP ermöglicht es, gewünschte Funktionen auszuwählen oder Werte zu verändern. -
Seite 17: Microsd-Karte
Funktionsbeschreibung 6.2.1 microSD‑Karte Die Verwendung einer microSD-Karte erlaubt es Firmware-Updates vorzunehmen. Weitere Informa- tion zur Verwendung der microSD-Karte entnehmen Sie bitte der Firmware-Update-Anleitung. Die Firmware sowie die Update-Anleitung sind unter www.kurtzersa.de im Bereich „i-CON VARIO 2“ unter „Downloads“ zu finden. 6.2.1.1 microSD‑Karte einsetzen Die Station verfügt über einen Steckplatz für eine mi-... -
Seite 18: Mit Dem I-Tool Air S Arbeiten
Funktionsbeschreibung 6.2.4 Mit dem i‑TOOL AIR S arbeiten Die i-CON VARIO 2 verfügt über eine Luftversorgung, um das Heißluft-Lötwerkzeug i-TOOL AIR S anzuschließen. Anders als reguläre Lötwerkzeuge, überträgt dieses Werk- zeug die benötigte Energie zum Löten durch Heißluftkonvektion. ■ Schließen Sie das i-TOOL AIR S an die Anschlüsse A2 und Air der Station an. - Seite 19 Funktionsbeschreibung Tipps zu Anwendungen und Einstellungen: Zum Arbeiten mit dem i-TOOL AIR S wird grundsätzlich ein angemessener Arbeitsab- stand zwischen dem Lötgut und dem Lötwerkzeug empfohlen. Dieser hängt von der eingestellten Luftmenge und der gewählten Temperatur ab und sollte ca. 1 – 5 mm betragen.
-
Seite 20: Mit Dem Chip Tool Vario Arbeiten
Funktionsbeschreibung 6.2.5 Mit dem CHIP TOOL VARIO arbeiten Die Entlötpinzette CHIP TOOL VARIO verfügt über zwei sehr kleine, aber leistungsstarke Heizelemente. Jede Seite verfügt über eine Heizleistung von 40 W, und verschiedene Spitzengeometrien ermöglichen das sichere Entfernen von selbst kleinsten SMT-Bauteilen. Das CHIP TOOL VARIO verfügt über zwei unterschiedliche mechanische Betriebsarten. -
Seite 21: Mit Dem X-Tool Vario Arbeiten
Funktionsbeschreibung 6.2.6 Mit dem X‑TOOL VARIO arbeiten* Der X-TOOL VARIO ist ein weiterentwickelter Hochleistungs-Entlötkolben mit ergonomisch optimier- tem Handstück. 6.2.6.1 Vor dem ersten Einschalten ■ Bauen Sie den Ständer des Entlötkolbens, wie nebenstehend gezeigt, zusammen. Schalten Sie die Lötstation aus. ■... -
Seite 22: Entlöten Mit Dem X-Tool Vario
Funktionsbeschreibung Die Ersa Entlötspitzen sind dem Meniskus der Lötstelle nachgebildet, um so eine optimale Wärmeübertragung zu gewährleisten. Wählen Sie den Innendurchmesser der Entlötspitze so, dass ein kleiner Ringspalt von ca. 0,1 bis 0,2 mm zwischen dem zu entlötenden Anschluss und dem Absaugkanal bleibt um das Altlot absaugen zu können. 6.2.6.3 Entlöten mit dem X‑TOOL VARIO ■... - Seite 23 Funktionsbeschreibung Restlotbehälter entnehmen/einsetzen ■ Lassen Sie das Werkzeug auf Raumtemperatur abkühlen. ■ Ziehen Sie den Restlotbehälter mit einer Drehbewegung aus der Halterung. ■ Um den Restlotbehälter wieder einzusetzen, drücken Sie diesen mit einer Drehbewegung zurück in die Halterung, bis sich der Rand des Behälters auf der Höhe der Markierung am Griff befindet.
-
Seite 24: Mit Dem Vac Pen Arbeiten
Funktionsbeschreibung 6.2.7 Mit dem VAC PEN arbeiten* Der Vakuumplacer VAC PEN ermöglicht die präzise Handhabung von SMT-Bauteilen. Um den VAC PEN an die Station anschließen zu können muss der Vorfilter auf die VAC-Buchse aufge- steckt sein. ■ Aktivieren Sie den [VAC PEN Modus] im Konfigurationsmodus (siehe hierzu Kapitel 6.4 [Konfigurationsmodus]). -
Seite 25: Mit Der Heizplatte Arbeiten
Funktionsbeschreibung 6.2.9 Mit der Heizplatte arbeiten So schalten Sie die Heizplatte ein: ■ Wenn die Funktion [Heizplatte] aktiviert ist, können Sie im Arbeits- modus die Heizplatte durch Doppelklicken des i-OP einschalten. ■ Es erscheint das Fenster für die Dauer von 2 Sekunden. Das Sym- ①... -
Seite 26: Parametermodus
Funktionsbeschreibung Parametermodus Im Parametermodus können folgende Einstellungen vorgenommen werden: • Solltemperatur (150 – 450 °C / 302 – 842 °F), (i-TOOL AIR S 50 – 550°C / 122 – 1020 °F) • Kalibriertemperatur (−70...+50 °C / −126...+90 °F) • Spitzenoffset (sofern benötigt) •... -
Seite 27: I-Set Tool
Funktionsbeschreibung 6.3.1 i‑SET TOOL Mit dem i-SET TOOL (Option) wird ermöglicht, die Einstellungen (inklusive Passwort) der Station im i-SET TOOL zu speichern und wieder in die Station zurück zuschreiben. Somit können Sie die Grund- einstellungen schnell auf mehrere Stationen übertragen. Lesen Sie hierzu die Gebrauchsanleitung zum i-SET TOOL. -
Seite 28: Min. Temp. / Max. Temp
Funktionsbeschreibung 6.3.3 Min. Temp. / Max. Temp. Die Parameter Min. Temp. und Max. Temp. bestimmen den Temperatur- bereich, in dem die Werkzeugtemperatur einstellbar ist. Im Arbeitsmodus kann die Werkzeugtemperatur direkt durch Drehen des i-OP verän- dert werden. Diese Temperatur kann durch Min. Temp. / Max. Temp. eingeschränkt werden. -
Seite 29: Spitzenoffset
Funktionsbeschreibung 6.3.6 Spitzenoffset Durch die unterschiedlichen Massen und geometrischen Formen der Lötspitzen (Tip) ist deren Temperaturverhalten unterschiedlich. Der Spitzenoffset dient dazu, die Temperaturmessung an die jeweils verwendete Lötspitze anzupassen. Die Einstellung der verwendeten Lötspitze erfolgt in Form einer Nummer. Da die Station das angeschlossene Lötwerkzeug selbständig erkennt, ist der Station mit der Auswahl dieser Nummer die komplette Kombination aus Tool und Spitze bekannt. -
Seite 30: Kalibrieren Der I-Con Vario 2
Funktionsbeschreibung 6.3.7 Kalibrieren der i‑CON VARIO 2 Grundsätzlich stehen an der i-CON VARIO 2 zwei Kalibrierfunktionen zur Verfügung, die Tool-abhängig separat gewählt und angepasst werden können: • Spitzenoffset-Funktion und • Kalibrierfunktion. Die Spitzenoffset-Funktion ist für ein angeschlossenes i-TOOL nicht verfügbar. Um die Lötstation korrekt zu kalibrieren, ist folgendes Vorgehen notwendig: Als erster Schritt muss die am Lötwerkzeug verwendete Spitze eingegeben werden (siehe Kap. -
Seite 31: Energie
Funktionsbeschreibung 6.3.9 Energie Diese Funktion gestattet es dem Anwender, das Regelverhalten der Station zu beeinflussen, wodurch das Auf- und Nachheizverhalten der Station auf das jeweilige Einsatzgebiet angepasst werden kann. Es sind drei Einstellungen [high], [med.] und [low] bei i-TOOL, i-TOOL AIR S, CHIP TOOL VARIO und TECH TOOL möglich. -
Seite 32: Konfigurationsmodus
Funktionsbeschreibung Konfigurationsmodus In den Konfigurationsmodus gelangen Sie, indem Sie beim Einschalten der i-CON VARIO 2 den i-OP für 2 Sekunden gedrückt halten. Über eine Drehbewegung und entsprechendes Drücken kann die Station konfiguriert oder auf die Werkseinstellung zurückgesetzt werden. Im Konfigurationsmodus können folgende Einstellungen der Station angepasst werden: •... -
Seite 33: Prozessalarm
Funktionsbeschreibung 6.4.2 Prozessalarm Wenn die Ist-Temperatur das Temperaturfenster verlässt, ertönt ein einfaches akustisches Signal. Wenn die Ist-Temperatur wieder in das Temperaturfenster zurückkehrt, ertönt ein doppeltes akustisches Signal. Werkseinstellung: [off]. 6.4.3 Passwortschutz Die Daten der Station können über ein vierstelliges (0001-9999) Pass- wort geschützt werden. -
Seite 34: Passwort Ändern
Funktionsbeschreibung Es erscheint die zweite Anzeige [Passwort Aktivierung]: ■ Geben Sie das Passwort nochmals ein und bestätigen Sie Ihre Einga- be durch Drücken des i-OP. Es erscheint die Anzeige [Konfiguration] mit der Meldung PASSWORT- SCHUTZ: AKTIV]. Die Station ist jetzt geschützt. 6.4.5 Passwort ändern Das Passwort wird im Konfigurationsmodus eingestellt. -
Seite 35: Temperatureinheit
Funktionsbeschreibung 6.4.7 Temperatureinheit Hier können Sie die gewünschte Temperatureinheit Grad Celsius (°C) oder Fahrenheit (°F) auswählen. Werkseinstellung: „°C“ 6.4.8 Sprachenauswahl Hier können Sie die gewünschte Sprache für die Menüführung der i-CON VARIO 2 auswählen. Werkseinstellung: „English“ 6.4.9 Einstellbare Shutdown‑Funktion (Ruhezustand) Die einstellbare Shutdown-Funktion (Ruhezustand) dient der Energie- einsparung und der Verlängerung der Lebensdauer von Lötspitzen und Heizkörper. -
Seite 36: Heizplatte
Funktionsbeschreibung 6.4.10 Heizplatte Sie können die Infrarot-Heizplatte 0IRHP100A mit der Lötstation ansteuern. Folgendes Zubehör wird benötigt: • Steuerleitung von Lötstation zur Infrarot-Heizplatte 0IRHP100A • Y-Steuerleitung, falls die Lötrauchabsaugung und die Infrarot-Heizplatte 0IRHP100A zusammen angesteuert werden sollen. Eine Infrarot-Heizplatte, eine Lötrauchabsaugung oder beides kann an die Station an- geschlossen werden. -
Seite 37: Werkseinstellungen („Default")
Funktionsbeschreibung gung. Je nach gewähltem Modus erscheint eine der nebenstehenden Anzeigen. Der VAC PEN Modus ist deaktiviert. ① Der VAC PEN Modus ist aktiviert. ② ■ Das Konfigurationsmenü beenden. VAC PEN und X-TOOL VARIO sind nicht gleichzeitig nutzbar. Werkseinstellungen („Default“) Die folgende Liste zeigt die Einstellungen, mit der die Station werkseitig programmiert wurde. -
Seite 38: Kontrast
Funktionsbeschreibung Kontrast Um den Kontrast am Display individuell an die jeweilige Arbeitsumge- bung einzustellen, gehen Sie wie folgt vor: ■ Die Station einschalten und sofort eine Drehbewegung mit dem i-OP durchführen. Dies aktiviert den Kontrast-Modus: Der Buzzer signalisiert durch einen Ton, dass der Kontrastmodus aktiv ist. ■... -
Seite 39: Lötspitzenwechsel
Funktionsbeschreibung Lötspitzenwechsel Lötspitzen müssen gewechselt werden wenn: • Die Größe der Lötspitze nicht zur Lötstelle passt (aktuelle Spitze zu groß / zu klein). • Die Lötspitze verschlissen oder beschädigt ist (Lochfraß, Spitze nicht mehr benetz- bar, mechanische Beschädigung). Vor dem Lötspitzenwechsel: ■... -
Seite 40: Heißluftdüse I-Tool Air S Wechseln
Funktionsbeschreibung ■ Lötspitze aufsetzen a , Federkraft überwinden und Bajonett- verschluss verriegeln b . ■ Den korrekten Sitz der Lötspitze überprüfen: ■ Korrekter Abstand der Rändelhülse b zum Lötkolben c wie in Abb. links. ■ Der Bajonettverschluss der Rändelhülse ist komplett verrie- gelt. -
Seite 41: Entlötspitze Am X-Tool Vario Wechseln
Funktionsbeschreibung 6.7.3 Entlötspitze am X‑TOOL VARIO wechseln Die Entlötspitze kann mit Hilfe des am Ablageständer angebauten Spitzenhalters, mit Hilfe der beilie- genden Spitzenwechselzange (Nr. 3N597) oder mit dem VARIO TOOL (Nr. E074600) gewechselt wer- den. Spitzenwechsel mit Hilfe des Spitzenhalters: ■... -
Seite 42: Den Heizkörper Wechseln
Funktionsbeschreibung Den Heizkörper wechseln Vor einem Heizkörperwechsel: ■ Die Station ausschalten und die Lötspitze abkühlen lassen. Anschließend Lötspitze entfernen wie oben beschrieben. VORSICHT! Verbrennungsgefahr! Das Gerät auf ungefährliche Temperatur abkühlen lassen. 6.8.1 i‑TOOL Heizkörper wechseln VORSICHT! Verbrennungsgefahr! Den Heizkörper nur bei kalter Lötspitze und kaltem Heizkörper wechseln! Vor dem Heizkörperwechsel die Lötstation ausschalten und die Lötspitze und den Heiz- körper abkühlen lassen! ■... -
Seite 43: Chip Tool Vario Heizelement Wechseln
Funktionsbeschreibung 6.8.4 CHIP TOOL VARIO Heizelement wechseln Beim CHIP TOOL VARIO besteht ein Entlöteinsatz immer aus einem Heizelement und einer Lötspitze. Ein Paar Entlöteinsätze sollte während des Gebrauchs nicht getrennt werden. Beim Ausrichten der Spitzen zueinander muss die Verdrehsicherung immer gelöst sein. ■... -
Seite 44: I-Tool Hp Heizelement Wechseln
Funktionsbeschreibung 6.8.6 i‑TOOL HP Heizelement wechseln Das Heizelement regelmäßig reinigen. Die Spitze mindestens 1 mal täglich wechseln (z.B. nach Schich- tende). Die Reinigung mit der beiliegenden Messingbürste verhindert das Festbacken der Spitze. Die Bürste nur zur Reinigung des Heizelements verwenden, um eine Übertragung von Zinn von den Lötspitzen zu vermeiden. -
Seite 45: Empfindliche Bauelemente
Funktionsbeschreibung 6.10 Empfindliche Bauelemente Manche Bauelemente können durch elektrostatische Entladung beschädigt werden (beachten Sie bitte die Warnhinweise auf den Verpackungen oder fragen Sie Hersteller oder Lieferant). Zum Schutz dieser Bauelemente eignet sich ein ESD-sicherer Arbeitsplatz (ESD = Elektrostatische Entladung). Die Lötsta- tion kann problemlos in ein solches Umfeld integriert werden. -
Seite 46: Fehlerbehandlung
Fehlerbehandlung Fehlerbehandlung Allgemeine Fehler Sollte die Lötstation nicht den Erwartungen entsprechend funktionieren, prüfen Sie bitte die folgenden Punkte: • Ist Netzspannung vorhanden? Netzanschlusskabel richtig mit dem Gerät und der Steckdose verbinden. • Ist die Sicherung defekt? Die Sicherung befindet sich auf der Rückseite des Gerätes in der Netzanschlussbuchse. -
Seite 47: Fehlermeldungen
Fehlerbehandlung Fehlermeldungen Die i-CON VARIO 2 führt selbständig Fehlerdiagnosen durch. Das Ergeb- nis einer Diagnose wird als Fehlercode ausgegeben: Dabei erscheint das dreieckige Piktogramm im Display der Lötstation. Der Fehlercode ① ② wird als Zahl angezeigt. In der unteren Zeile wird zusätzlich ein Hinweis- text angezeigt. -
Seite 48: Wartung Und Reinigung
Wartung und Reinigung Wartung und Reinigung Wichtige Pflegearbeiten Um eine lange Lebensdauer der Station zu erreichen, sind folgende Punkte zu beachten. ■ Sorgen Sie dafür, dass die Löt- und Entlötspitzen stets verzinnt sind. Eine stets gerei- nigte Lötspitze wird innerhalb kurzer Zeit passiv. Wenn Sie jeweils nach dem Löten eine geringe Menge Lot auf der Lötspitze belassen, erhöhen Sie die Lebensdauer um ein Vielfaches. -
Seite 49: Ersatzteile, Zubehör
Ersatzteile, Zubehör Ersatzteile, Zubehör Ersatzteile, Zubehör Bezeichnung Bestell‑Nr. Lötkolben i-TOOL, 24 V, 150 W, antistatisch mit Spitze 0142CDLF16 0105CDJ i-TOOL AIR S 0470ERJ CHIP TOOL VARIO 0460MDJ MICRO TOOL 0270BDJ VAC PEN mit Anschlussschlauch 0VP020 i-TOOL HP 0240CDJ Heizkörper für i-TOOL 016100J001 Heizkörper für i-TOOL HP 024100J... - Seite 50 Ersatzteile, Zubehör Ersatzteile, Zubehör Bezeichnung Bestell‑Nr. i-SET TOOL 0103IST Heizkörper für i-TOOL 010102J Viskoseschwamm für Ablageständer 0003B Reinigungsbürste mit Messingborsten 3ZT00051 Trockenschwamm mit Aufnahme für 0A39 – 0A48 0A08MSET Trockenschwamm 0008M15B Vorfilter mit Luer-Adapter 3YE1057-02 Dichtstopfen, vorne 3T7260-02 Dichtstopfen, hinten 3T7260-03 Restlotbehälter komplett 72600...
-
Seite 51: Entlötspitzen Für Chip Tool Vario (Jeweils Ein Paar)
Ersatzteile, Zubehör Entlötspitzen für CHIP TOOL VARIO (jeweils ein Paar) Ersatzteile Bezeichnung Bestell‑Nr. Meißelförmig, 0,7 mm, abgewinkelt 0462MDLF007 Meißelförmig 1,5 mm, abgewinkelt 0462MDLF015 Bleistiftspitz 0,2 mm, abgewinkelt 0462SDLF002 Bleistiftspitz 0,5 mm 0462PDLF005 Meißelförmig 1,0 mm 0462CDLF010 Meißelförmig 1,8 mm 0462CDLF018 Weitere Informationen finden Sie unter: www.kurtzersa.de/electronics-production-equipment/loetwerkzeuge-zubehoer Ersa i-CON VARIO 2... -
Seite 52: Garantie
Garantie Garantie Heizkörper und Löt- bzw. Entlötspitzen stellen Verschleißteile dar, welche nicht der Garantie unterlie- gen. Material- oder fertigungsbedingte Mängel müssen unter Mitteilung der Mängel sowie des Kauf- beleges vor Warenrücksendung, welche bestätigt werden muss, angezeigt werden und der Warenrück- sendung beiliegen. - Seite 53 Ersa i-CON VARIO 2 3BA00273 • 2023-05-17 • Rev. 1...
