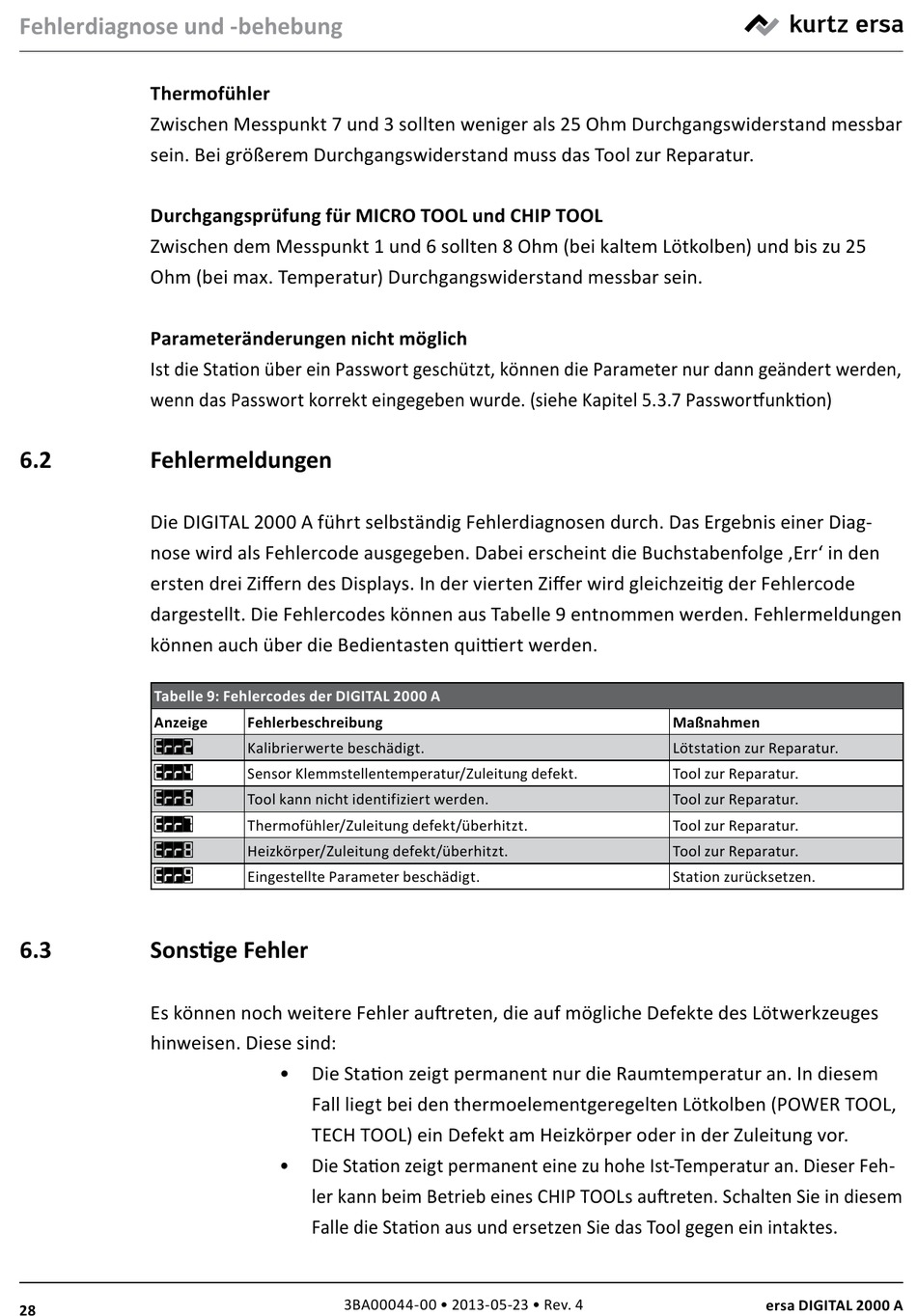

Fehlerdiagnose und -behebung
Thermofühler
Zwischen Messpunkt 7 und 3 sollten weniger als 25 Ohm Durchgangswiderstand messbar
sein. Bei größerem Durchgangswiderstand muss das Tool zur Reparatur.
Durchgangsprüfung für MICRO TOOL und CHIP TOOL
Zwischen dem Messpunkt 1 und 6 sollten 8 Ohm (bei kaltem Lötkolben) und bis zu 25
Ohm (bei max. Temperatur) Durchgangswiderstand messbar sein.
Parameteränderungen nicht möglich
Ist die Station über ein Passwort geschützt, können die Parameter nur dann geändert werden,
wenn das Passwort korrekt eingegeben wurde. (siehe Kapitel 5.3.7 Passwortfunktion)
6.2
Fehlermeldungen
Die DIGITAL 2000 A führt selbständig Fehlerdiagnosen durch. Das Ergebnis einer Diag-
nose wird als Fehlercode ausgegeben. Dabei erscheint die Buchstabenfolge ‚Err' in den
ersten drei Ziffern des Displays. In der vierten Ziffer wird gleichzeitig der Fehlercode
dargestellt. Die Fehlercodes können aus Tabelle 9 entnommen werden. Fehlermeldungen
können auch über die Bedientasten quittiert werden.
Tabelle 9: Fehlercodes der DIGITAL 2000 A
Anzeige
Err2
Err4
Err6
Err7
Err8
Err9
6.3
Sonstige Fehler
Es können noch weitere Fehler auftreten, die auf mögliche Defekte des Lötwerkzeuges
hinweisen. Diese sind:
28
Fehlerbeschreibung
Kalibrierwerte beschädigt.
Sensor Klemmstellentemperatur/Zuleitung defekt.
Tool kann nicht identifiziert werden.
Thermofühler/Zuleitung defekt/überhitzt.
Heizkörper/Zuleitung defekt/überhitzt.
Eingestellte Parameter beschädigt.
Die Station zeigt permanent nur die Raumtemperatur an. In diesem
Fall liegt bei den thermoelementgeregelten Lötkolben (POWER TOOL,
TECH TOOL) ein Defekt am Heizkörper oder in der Zuleitung vor.
Die Station zeigt permanent eine zu hohe Ist-Temperatur an. Dieser Feh-
ler kann beim Betrieb eines CHIP TOOLs auftreten. Schalten Sie in diesem
Falle die Station aus und ersetzen Sie das Tool gegen ein intaktes.
3BA00044-00 • 2013-05-23 • Rev. 4
Maßnahmen
Lötstation zur Reparatur.
Tool zur Reparatur.
Tool zur Reparatur.
Tool zur Reparatur.
Tool zur Reparatur.
Station zurücksetzen.
ersa DIGITAL 2000 A
