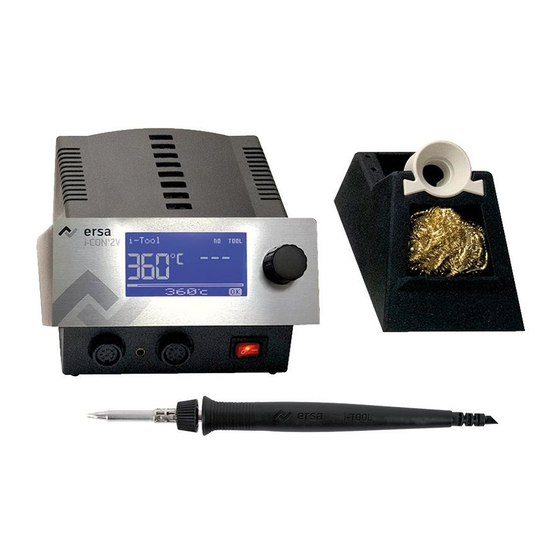

Ersa i-CON 2 & i-CON 2V
Lötstation
Kurzanleitung
Ersa GmbH
Leonhard-Karl-Str. 24
97877 Wertheim/Germany
www.ersa.com
Telefon +49 9342/800-147
Fax +49 9342/800-252
Mobil +49 171 2418468 (24 h Hotline)
service.tools@kurtzersa.de

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Kurtz Ersa i-CON 2

  • Seite 1 Ersa i-CON 2 & i-CON 2V Lötstation Kurzanleitung Ersa GmbH Telefon +49 9342/800-147 Leonhard-Karl-Str. 24 Fax +49 9342/800-252 97877 Wertheim/Germany Mobil +49 171 2418468 (24 h Hotline) www.ersa.com service.tools@kurtzersa.de...
  • Seite 2: Inhaltsverzeichnis

    Inhalt 1. Einführung ....................... 3 1.1 Symbolerläuterungen ......................3 2. Inbetriebnahme ...................... 3 2.1 Lötstation auspacken ......................3 2.2 Die Lötstation aufstellen ......................4 2.3 Kompressoreinheit CU100 anschließen................. 5 3. Funktionsbeschreibung ................... 6 3.1 Bedienung ..........................6 3.2 Sprachenauswahl ........................6 3.3 Lötwerkzeug auswählen ......................
  • Seite 3: Einführung

    Einführung/Inbetriebnahme Einführung Diese Kurzanleitung soll Ihnen eine schnelle Nachschlagemöglichkeit bei der Arbeit mit der i-CON 2 ermöglichen. Die Kurzanleitung ersetzt nicht die auf der mitgelieferten Produkt-CD enthaltene Betriebsanleitung! Lesen Sie deshalb die Betriebsanleitung, bevor Sie das Gerät zum ersten Mal bedienen. Beachten Sie insbesondere die dort aufgeführten Sicher- heitshinweise! Bewahren Sie sämtliche Anleitungen an einem, für alle Benutzer jederzeit...
  • Seite 4: Die Lötstation Aufstellen

    Korrekten Sitz der Lötspitze überprüfen. ■ Die Lötstation am Netzschalter ausschalten. An die Lötstation können zwei Lötwerkzeuge angeschlossen werden. Beachten Sie hierzu folgende Abbildung: i-CON 2: i-Tool i-Tool, Power Tool, Tech Tool, Micro Tool, Chip Tool, X-Tool, i-Set Tool i-CON 2V:...
  • Seite 5: Kompressoreinheit Cu100 Anschließen

    Inbetriebnahme ■ Das Lötwerkzeug mit der Station verbinden . Dazu ❶ Stecker in Buchse einstecken und Verschluss arretie- ren. Lötwerkzeug im Ablageständer ablegen ■ Auf korrekten Sitz des Steckers in der Anschlussbuchse achten. Der Stift ② im Stecker muss mit der Nut ③ in der Anschlussbuchse übereinstimmen.
  • Seite 6: Funktionsbeschreibung

    Funktionsbeschreibung Funktionsbeschreibung Bedienung Das Ein/Ausschalten der Lötstation wird durch den auf der Frontseite befindlichen Schalter ausgeführt. Wenn die ① Lötstation eingeschaltet ist, leuchtet der Schalter rot. Die Bedienung der Lötstation erfolgt durch einen Drehge- mit Tastfunktion (Druckfunktion). Dieser trägt den ②...
  • Seite 7: Lötwerkzeug Auswählen

    Funktionsbeschreibung ■ Durch Drehen des i-OP den Eintrag [Change] wählen. ■ Den Menüeintrag [Language] auswählen. ■ Den i-OP drücken. ■ Durch Drehen des i-OP die gewünschte Landessprache wählen. ■ Den i-OP drücken. ■ Den Menüeintrag [** END **] auswählen, anschlie- ßend den i-OP drücken.
  • Seite 8: Betriebsarten

    Durch Drücken und Halten des i-OP für ca. 2 Sekunden wird der Parametermodus für das Lötwerkzeug aktiviert. Konfigurationsmodus In den Konfigurationsmodus gelangen Sie, indem Sie beim Einschalten der i-CON 2 den i-OP für 5 Sekunden gedrückt halten. ♪! Über eine Drehbewegung und dem entsprechenden Drücken kann die Station konfigu- riert oder mit der Werkseinstellung neu beschrieben werden.
  • Seite 9: Kontrast

    ♪! Betriebsarten Kontrast Um den Kontrast am Display individuell an die jeweilige Arbeitsumgebung einzustellen, gehen Sie wie folgt vor: ■ Die Station einschalten und sofort eine Drehbewe- gung mit dem i-OP durchführen. Dies aktiviert den Kontrast-Modus: ♪! 0,5 s Der Buzzer signalisiert durch einen Ton, dass der Kontrastmodus aktiv ist. ■...
  • Seite 10: Fehlerbehandlung

    Pumpe der CU100 läuft nicht an? Prüfen Sie die Spannungsversorgung. Prüfen sie die Sicherung, die in der rückseitigen Netzanschlussbuches untergebracht ist. Fehlermeldungen Die i-CON 2 führt selbständig Fehlerdiagnosen durch. Das Ergebnis einer Diagnose wird als Fehlercode ausgegeben: Dabei erscheint das dreieckige Piktogramm im Display ①...
  • Seite 11: I-Tool

    i-Tool i-Tool Wechseln der heißen Lötspitze ① ② ③ 72°F 40°C ④ ⑤ ⑥ Wechseln der kalten Lötspitze 72°F 40°C ① ② ③ ④ ⑤ ⑥ 3BA00221 • 2014-09-18 • Rev. 5 ersa i-CON2 & i-CON 2V...
  • Seite 12: Garantie

    Garantie Garantie © 08/2014, Ersa GmbH, 3BA00168 Heizkörper und Löt- bzw. Entlötspitzen stellen Verschleißteile dar, welche nicht der Garantie unterliegen. Material- oder fertigungsbedingte Mängel müssen unter Mitteilung der Mängel sowie des Kaufbeleges vor Warenrücksendung, welche bestätigt werden muss, angezeigt werden und der Warenrücksendung beiliegen. Ersa hat diese Betriebsanleitung mit großer Sorgfalt erstellt.
