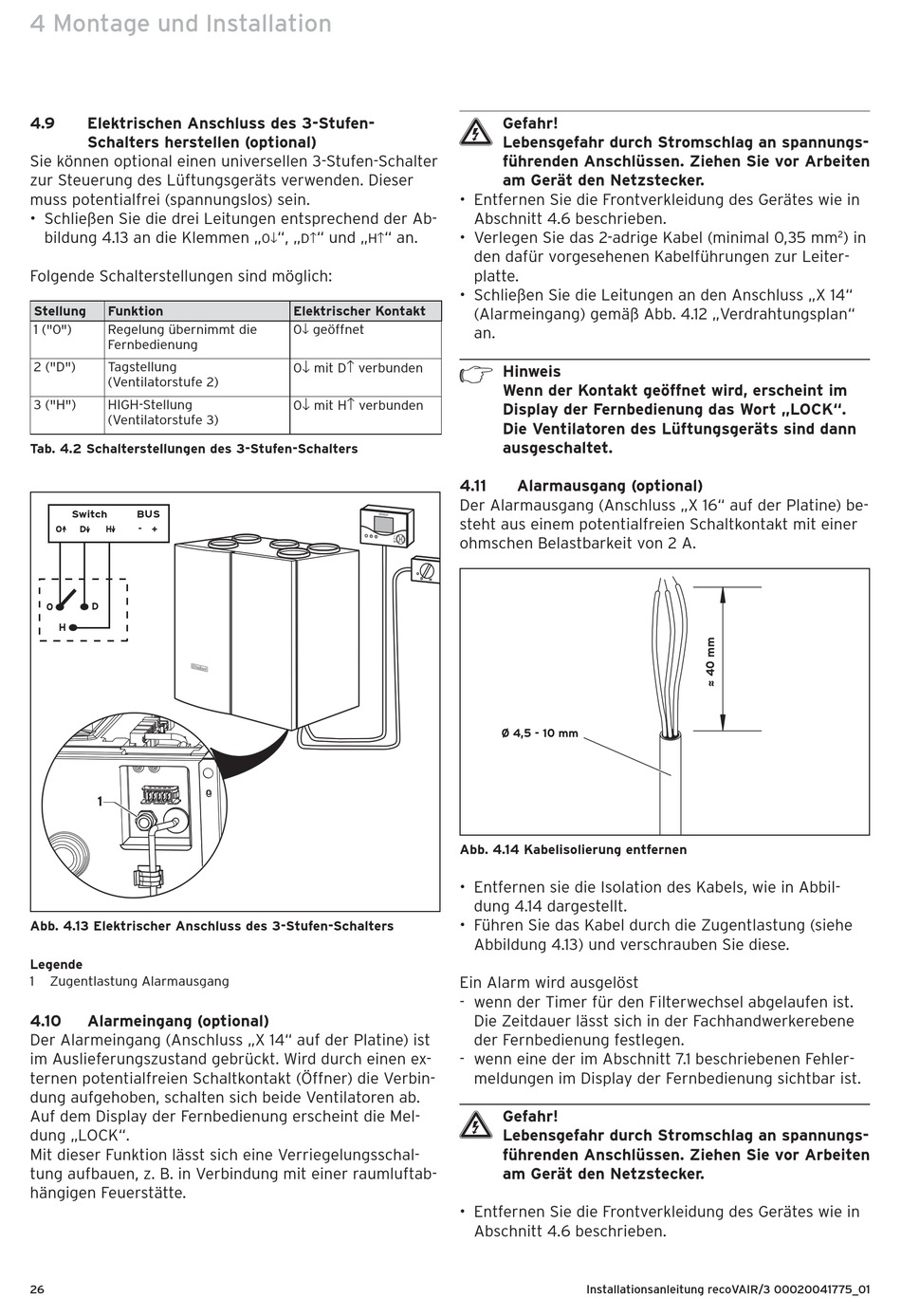

4 Montage und Installation
4.9 Elektrischen Anschluss des 3-Stufen-
Schalters herstellen (optional)
Sie können optional einen universellen 3-Stufen-Schalter
zur Steuerung des Lüftungsgeräts verwenden. Dieser
muss potentialfrei (spannungslos) sein.
• Schließen Sie die drei Leitungen entsprechend der Ab-
bildung 4.13 an die Klemmen „
Folgende Schalterstellungen sind möglich:
Stellung Funktion
1 ("0") Regelung übernimmt die
Fernbedienung
2 ("D") Tagstellung
(Ventilatorstufe 2)
3 ("H") HIGH-Stellung
(Ventilatorstufe 3)
Tab. 4.2 Schalterstellungen des 3-Stufen-Schalters
S wi t ch BUS
0 D H -
+
0 D
H
1
Abb. 4.13 Elektrischer Anschluss des 3-Stufen-Schalters
Legende
1 Zugentlastung Alarmausgang
4.10

Alarmeingang (optional)

Der Alarmeingang (Anschluss „X 14" auf der Platine) ist
im Auslieferungszustand gebrückt. Wird durch einen ex-
ternen potentialfreien Schaltkontakt (Öffner) die Verbin-
dung aufgehoben, schalten sich beide Ventilatoren ab.
Auf dem Display der Fernbedienung erscheint die Mel-
dung „LOCK".
Mit dieser Funktion lässt sich eine Verriegelungsschal-
tung aufbauen, z. B. in Verbindung mit einer raumluftab-
hängigen Feuerstätte.
26
↓ ", „ ↑ " und „ ↑ " an.
0 D H
Elektrischer Kontakt
↓
0 geöffnet
0↓ mit D↑ verbunden
0↓ mit H↑ verbunden
0
D
H
Gefahr!
e
Lebensgefahr durch Stromschlag an spannungs-
führenden Anschlüssen. Ziehen Sie vor Arbeiten
am Gerät den Netzstecker.
• Entfernen Sie die Frontverkleidung des Gerätes wie in
Abschnitt 4.6 beschrieben.
• Verlegen Sie das 2-adrige Kabel (minimal 0,35 mm
den dafür vorgesehenen Kabelführungen zur Leiter-
platte.
• Schließen Sie die Leitungen an den Anschluss „X 14"
(Alarmeingang) gemäß Abb. 4.12 „Verdrahtungsplan"
an.
h Hinweis
Wenn der Kontakt geöffnet wird, erscheint im
Display der Fernbedienung das Wort „LOCK".
Die Ventilatoren des Lüftungsgeräts sind dann
ausgeschaltet.
4.11

Alarmausgang (optional)

Der Alarmausgang (Anschluss „X 16" auf der Platine) be-
steht aus einem potentialfreien Schaltkontakt mit einer
ohmschen Belastbarkeit von 2 A.
Ø 4,5 - 10 mm
Abb. 4.14 Kabelisolierung entfernen
• Entfernen sie die Isolation des Kabels, wie in Abbil-
dung 4.14 dargestellt.
• Führen Sie das Kabel durch die Zugentlastung (siehe
Abbildung 4.13) und verschrauben Sie diese.
Ein Alarm wird ausgelöst
- wenn der Timer für den Filterwechsel abgelaufen ist.
Die Zeitdauer lässt sich in der Fachhandwerkerebene
der Fernbedienung festlegen.
- wenn eine der im Abschnitt 7.1 beschriebenen Fehler-
meldungen im Display der Fernbedienung sichtbar ist.
e Gefahr!
Lebensgefahr durch Stromschlag an spannungs-
führenden Anschlüssen. Ziehen Sie vor Arbeiten
am Gerät den Netzstecker.
• Entfernen Sie die Frontverkleidung des Gerätes wie in
Abschnitt 4.6 beschrieben.
Installationsanleitung recoVAIR/3 00020041775_01
