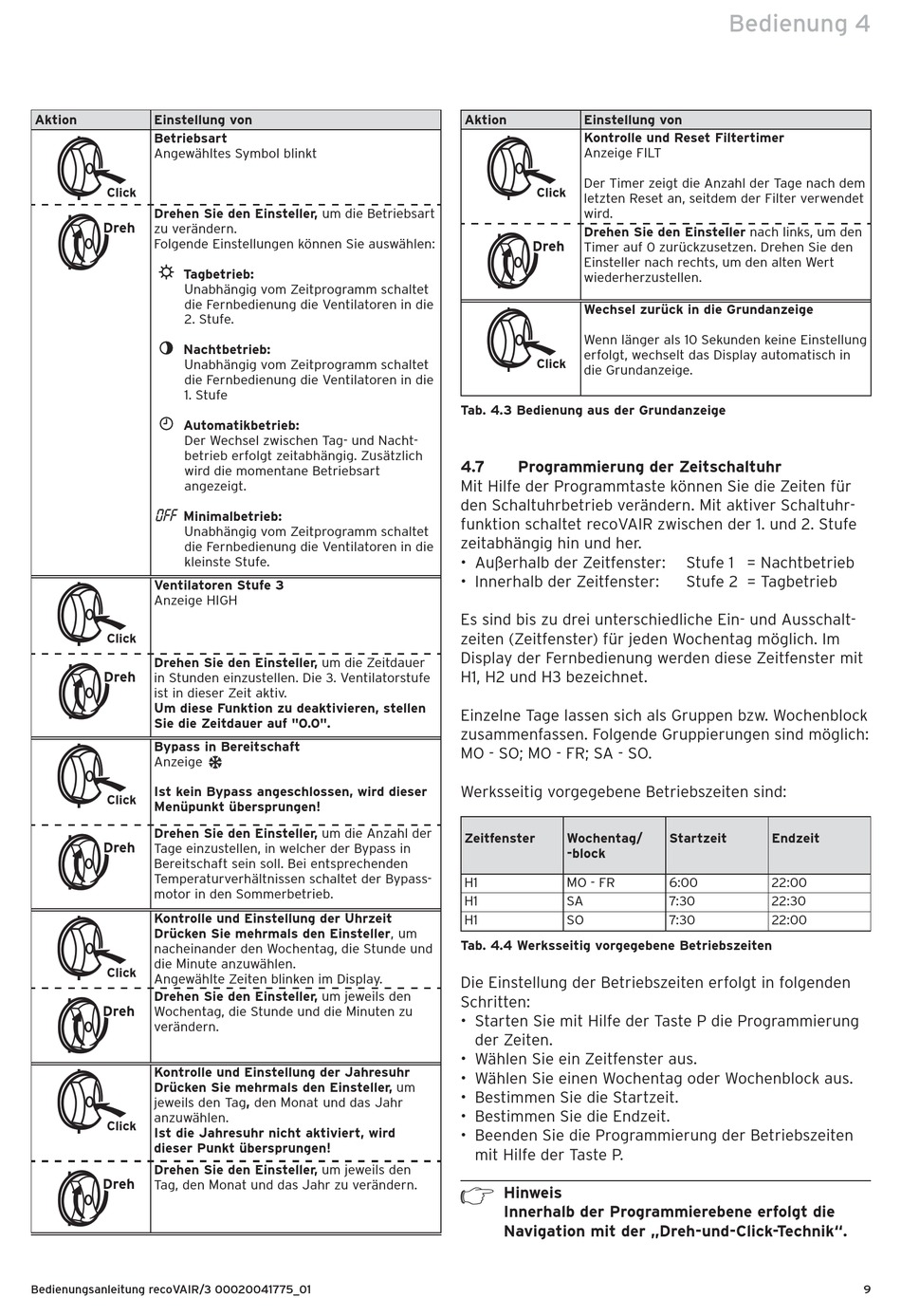

Aktion Einstellung von
Betriebsart
Angewähltes Symbol blinkt
Click
Drehen Sie den Einsteller, um die Betriebsart
Dreh
zu verändern.
Folgende Einstellungen können Sie auswählen:
Tagbetrieb:
Unabhängig vom Zeitprogramm schaltet
die Fernbedienung die Ventilatoren in die
2. Stufe.
Nachtbetrieb:
Unabhängig vom Zeitprogramm schaltet
die Fernbedienung die Ventilatoren in die
1. Stufe
Automatikbetrieb:
Der Wechsel zwischen Tag- und Nacht-
betrieb erfolgt zeitabhängig. Zusätzlich
wird die momentane Betriebsart
angezeigt.
Minimalbetrieb:
Unabhängig vom Zeitprogramm schaltet
die Fernbedienung die Ventilatoren in die
kleinste Stufe.
Ventilatoren Stufe 3
Anzeige HIGH
Click
Drehen Sie den Einsteller, um die Zeitdauer
Dreh
in Stunden einzustellen. Die 3. Ventilatorstufe
ist in dieser Zeit aktiv.
Um diese Funktion zu deaktivieren, stellen
Sie die Zeitdauer auf "0.0".
Bypass in Bereitschaft
Anzeige
Ist kein Bypass angeschlossen, wird dieser
Click
Menüpunkt übersprungen!
Drehen Sie den Einsteller, um die Anzahl der
Dreh
Tage einzustellen, in welcher der Bypass in
Bereitschaft sein soll. Bei entsprechenden
Temperaturverhältnissen schaltet der Bypass-
motor in den Sommer betrieb.
Kontrolle und Einstellung der Uhrzeit
Drücken Sie mehrmals den Einsteller, um
nacheinander den Wochentag, die Stunde und
die Minute anzuwählen.
Click
Angewählte Zeiten blinken im Display.
Drehen Sie den Einsteller, um jeweils den
Dreh
Wochentag, die Stunde und die Minuten zu
verändern.
Kontrolle und Einstellung der Jahresuhr
Drücken Sie mehrmals den Einsteller, um
jeweils den Tag, den Monat und das Jahr
anzuwählen.
Click
Ist die Jahresuhr nicht aktiviert, wird
dieser Punkt übersprungen!
Drehen Sie den Einsteller, um jeweils den
Dreh
Tag, den Monat und das Jahr zu verändern.
Bedienungsanleitung recoVAIR/3 00020041775_01
Aktion Einstellung von
Kontrolle und Reset Filtertimer
Anzeige FILT
Der Timer zeigt die Anzahl der Tage nach dem
Click
letzten Reset an, seitdem der Filter verwendet
wird.
Drehen Sie den Einsteller nach links, um den
Dreh
Timer auf 0 zurückzusetzen. Drehen Sie den
Einsteller nach rechts, um den alten Wert
wiederherzustellen.
Wechsel zurück in die Grundanzeige
Wenn länger als 10 Sekunden keine Einstellung
erfolgt, wechselt das Display automatisch in
Click
die Grundanzeige.
Tab. 4.3 Bedienung aus der Grundanzeige
4.7

Programmierung der Zeitschaltuhr

Mit Hilfe der Programmtaste können Sie die Zeiten für
den Schaltuhrbetrieb verändern. Mit aktiver Schaltuhr-
funktion schaltet recoVAIR zwischen der 1. und 2. Stufe
zeitabhängig hin und her.
• Außerhalb der Zeitfenster:
• Innerhalb der Zeitfenster:
Es sind bis zu drei unterschiedliche Ein- und Ausschalt-
zeiten (Zeitfenster) für jeden Wochentag möglich. Im
Display der Fernbedienung werden diese Zeitfenster mit
H1, H2 und H3 bezeichnet.
Einzelne Tage lassen sich als Gruppen bzw. Wochenblock
zusammenfassen. Folgende Gruppierungen sind möglich:
MO - SO; MO - FR; SA - SO.
Werksseitig vorgegebene Betriebszeiten sind:
Zeitfenster Wochentag/
-block
H1 MO - FR
H1 SA
H1 SO
Tab. 4.4 Werksseitig vorgegebene Betriebszeiten
Die Einstellung der Betriebszeiten erfolgt in folgenden
Schritten:
• Starten Sie mit Hilfe der Taste P die Programmierung
der Zeiten.
• Wählen Sie ein Zeitfenster aus.
• Wählen Sie einen Wochentag oder Wochenblock aus.
• Bestimmen Sie die Startzeit.
• Bestimmen Sie die Endzeit.
• Beenden Sie die Programmierung der Betriebszeiten
mit Hilfe der Taste P.
h Hinweis
Innerhalb der Programmierebene erfolgt die
Navigation mit der „Dreh-und-Click-Technik".
Bedienung 4
Stufe 1 = Nachtbetrieb
Stufe 2 = Tagbetrieb
Startzeit Endzeit
6:00 22:00
7:30 22:30
7:30 22:00
