4.2.2 Montageort Fernbedienung

- Wählen Sie den Montageort so, dass ausreichend
Raum um das Gerät besteht, um die elektrische Ver-
drahtung sowie die Bedienung vornehmen zu können.
- Installieren Sie die Fernbedienung innerhalb des Wohn-
raumes an einer gut zugänglichen Stelle. Weitere Ein-
zelheiten zur Montage der Fernbedienung entnehmen
Sie Abschnitt 4.8.
4.3

Aufbau

4.3.1 Lüftungsgerät
14
13
12
11
10
9
8

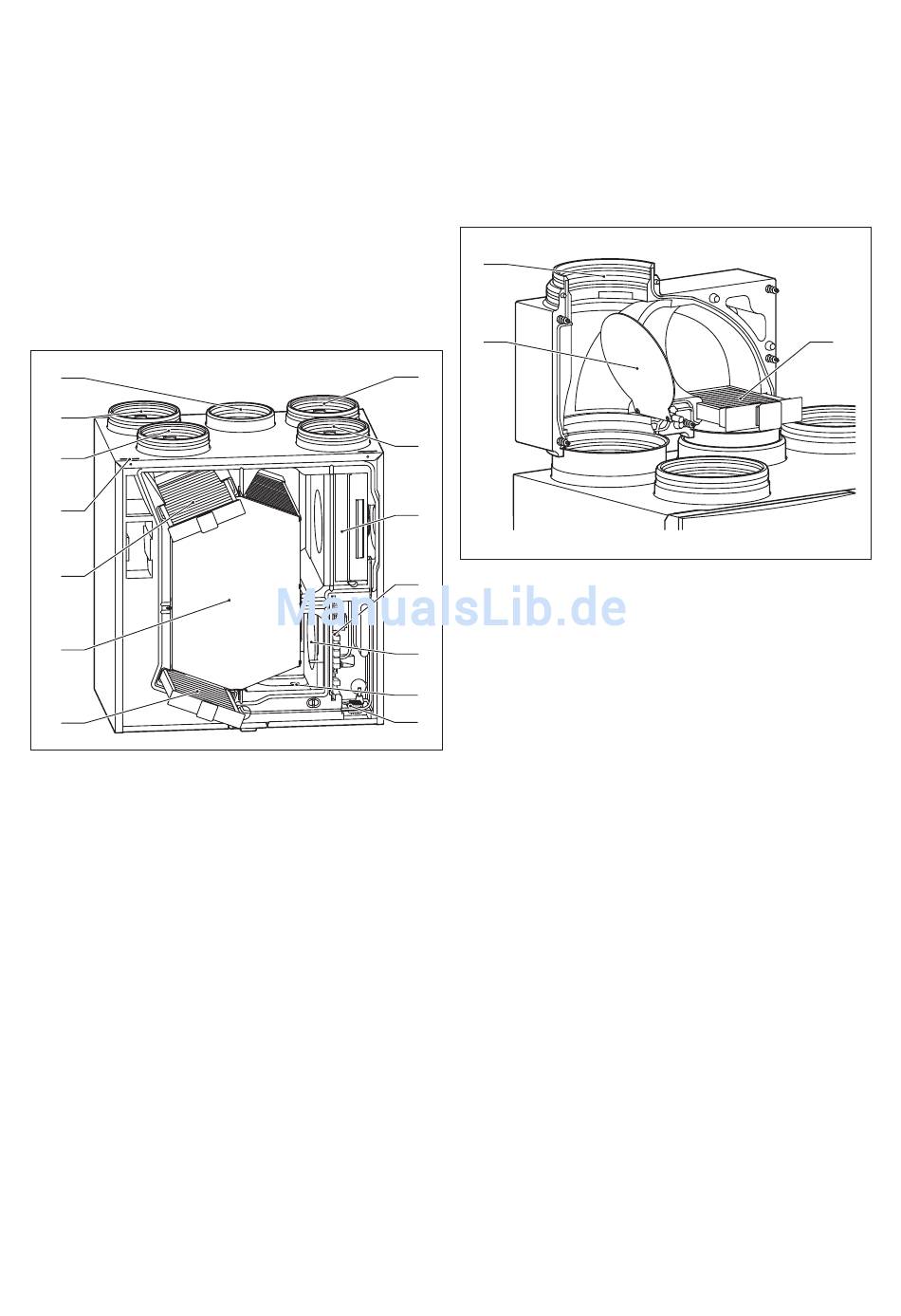

Abb. 4.2 Aufbau recoVAIR VAR 275/3 und 350/3
Legende
1 Lüftungskanal Fortluft
2 Lüftungskanal Zuluft
3 Zuluft-Ventilator
4 Leiterplatte
5 Abluft-Ventilator
6 Kondenswasserablauf
7 Elektrischer Anschluss des 3-Stufen-Schalters
8 Außenluft-Filter
9 Wärmetauscher
10 Abluft-Filter
11 Befestigungspunkt Frontverkleidung
12 Lüftungskanal Abluft
13 Lüftungskanal Außenluft
14 Anschluss Bypass
Das Gerät ist mit einem Frostschutzsensor ausgestattet.
Der Frostschutzsensor misst die Fortlufttemperatur. Fällt
die Fortlufttemperatur unter 1 °C, wird der Zuluftventi-
lator zunächst in die niedrigste Leistungsstufe zurück-
und bei Erreichen von 0 °C abgeschaltet.
Der Außenluftstrom kann wesentlich kühler als die vom
Frostsensor gemessene Fortlufttemperatur sein, bevor
die Frostschutzüberwachung einschaltet. Der Betrieb ist
bis –7 °C Außentemperatur möglich.
Installationsanleitung recoVAIR/3 00020041775_01
Montage und Installation 4

4.3.2 Fernbedienung

Die Bedienelemente der Fernbedienung finden Sie in der
Bedienungsanleitung im Abschnitt 4.4 erklärt.
4.3.3

Bypass

3
2
1
2
3
Abb. 4.3 Aufbau Bypass
4
Legende
1 Filter
2 Luftklappe
5
3 Luftzufuhr von außen
6
7
1
