Netzanschluss
Bus-Verbindung
Schalter 2
Schalter 1
0 - 10 V Steuer-
signal (analog)
Alarmeingang
Alarmausgang

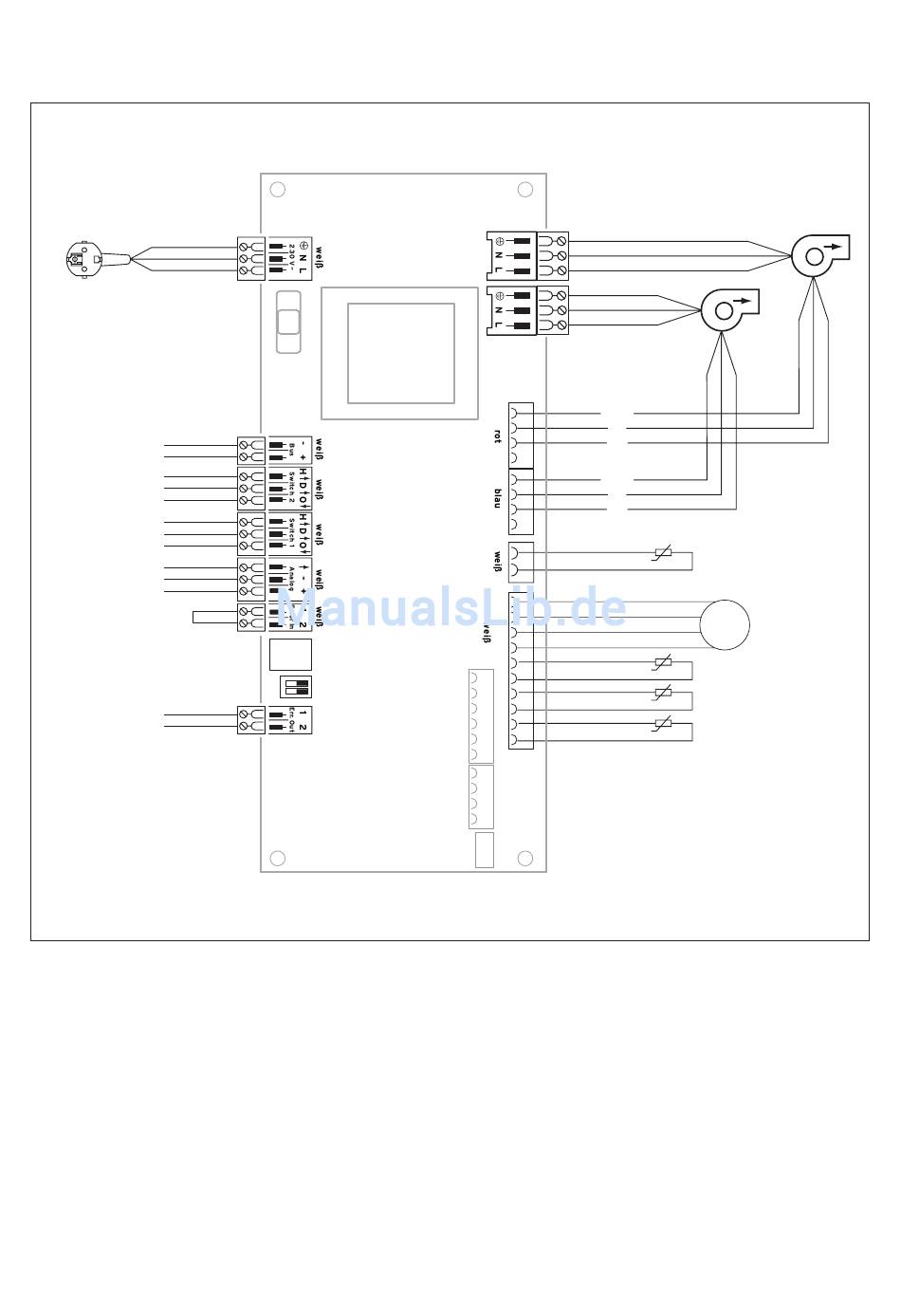

Abb. 4.12 Verdrahtungsplan
Installationsanleitung recoVAIR/3 00020041775_01
X 9
F4
2AT
X 10
X 11
X 12
X 13
X 14
PC
X 15
Anschluss
X 16
Montage und Installation 4
X 1
X 2
X 3
Steuersignal
0 - 10 V
Steuersignal
0 - 10 V
X 4
X 5
10
9
5
4
8
X 17
3
7
2
6
1
X 6
X 7
X 8
Zuluftventilator
Fortluftventilator
Hz
Gnd
Hz
Gnd
Temperaturfühler EAO
ϑ
(Frostschutzsensor)
M
Bypass Motor
ϑ
Temperaturfühler EAI
ϑ
Temperaturfühler SAO
ϑ
Temperaturfühler SAI
25
