• Verlegen Sie das 2-adrige Kabel (minimal 0,35 mm
den dafür vorgesehenen Kabelführungen zur Leiter-
platte.
• Schließen Sie die Leitungen an den Anschluss „X 16"
(Alarmausgang) gemäß Abb. 4.12 „Verdrahtungsplan"
an.
4.12 Funktion prüfen
Wenn alle Anschlussleitungen entsprechend dem Ver-
drahtungsplan richtig angeschlossen wurden, sollten Sie
die Funktionen der Fernbedienung, des Lüftungsgeräts
und des Bypasses (siehe Abschnitt 5.1.3) prüfen.
Die Einstellung der einzelnen Betriebsarten und Sonder-
funktionen finden Sie in den Abschnitten 4.4 bis 4.8 der
Bedienungsanleitung ausführlich erklärt. Zur Prüfung
der Funktionen gehen Sie wie folgt vor:
• Stellen Sie die Betriebsart „Nachtstellung" ein und
prüfen Sie, ob die Ventilatoren im Lüftungsgerät mit
niedriger Leistung drehen.
• Stellen Sie die Betriebsart „Tagstellung" ein und prü-
fen Sie, ob die Ventilatoren im Lüftungsgerät mit
mittlerer Leistung drehen.
• Aktivieren Sie die Sonderfunktion „Party". Prüfen Sie,
ob die Ventilatoren im Lüftungsgerät mit mittlerer
Leistung drehen.
• Wenn die Leistungsstufen nicht korrekt geschaltet
werden, müssen Sie die Verdrahtung an den Klemmen
der Fernbedienung und am Lüftungsgerät prüfen.
Installationsanleitung recoVAIR/3 00020041775_01
Montage und Installation 4
5 Inbetriebnahme
2 ) in
Die erste Inbetriebnahme und Bedienung des Gerätes,
sowie die Einweisung des Betreibers müssen von einem
anerkannten Fachhandwerker durchgeführt werden.
Bei der ersten Inbetriebnahme müssen Sie das Wohn-
raumlüftungsgerät einregeln.
Die Wohnraumlüftungsgeräte werden ab Werk mit einer
Basiseinstellung der beiden Ventilatoren geliefert. Da
jede Zu- und Abluftinstallation anders ausgeführt und
damit auch der externe Widerstand im Luftkanalsystem
unterschiedlich ist, müssen Sie den Zuluft- und den Ab-
luftventilator separat einregeln.
Die Einregelung des Lüftungsgerätes erfolgt mit Hilfe
der Fernbedienung. Nachfolgend werden die Bedie-
nungsschritte erläutert.
5.1

Einstellung der digitalen Fernbedienung

Um die Anlagenparameter optimal auf die vorhandenen
Verhältnisse abzustimmen, ist es erforderlich diese mit
Hilfe der Fernbedienung einzustellen. Die Anlagenpara-
meter sind in einer Bedien ebene zusammengefasst und
sollten nur durch einen Fachhandwerker eingestellt
werden.
5.1.1

Fachhandwerkerebene

Halten Sie die Taste P für ca. 10 Sekunden gedrückt, um
in die Fachhandwerkerebene zu gelangen. Im Display er-
scheint das Symbol
Die weitere Auswahl der Funktionen erfolgt jeweils durch
Drücken des Einstellers. Die in der Tabelle 5.1 gezeigten
Funktionen können Sie nacheinander abrufen.
Veränderungen an den Parametern nehmen Sie durch
Drehen des Einstellers vor.
Wenn Sie zur Grundanzeige zurückkehren möchten,
drücken Sie kurz die Taste P.
Die einstellbaren Luft-Volumenströme gelten jeweils
gemeinsam für Zu – und Abluft.

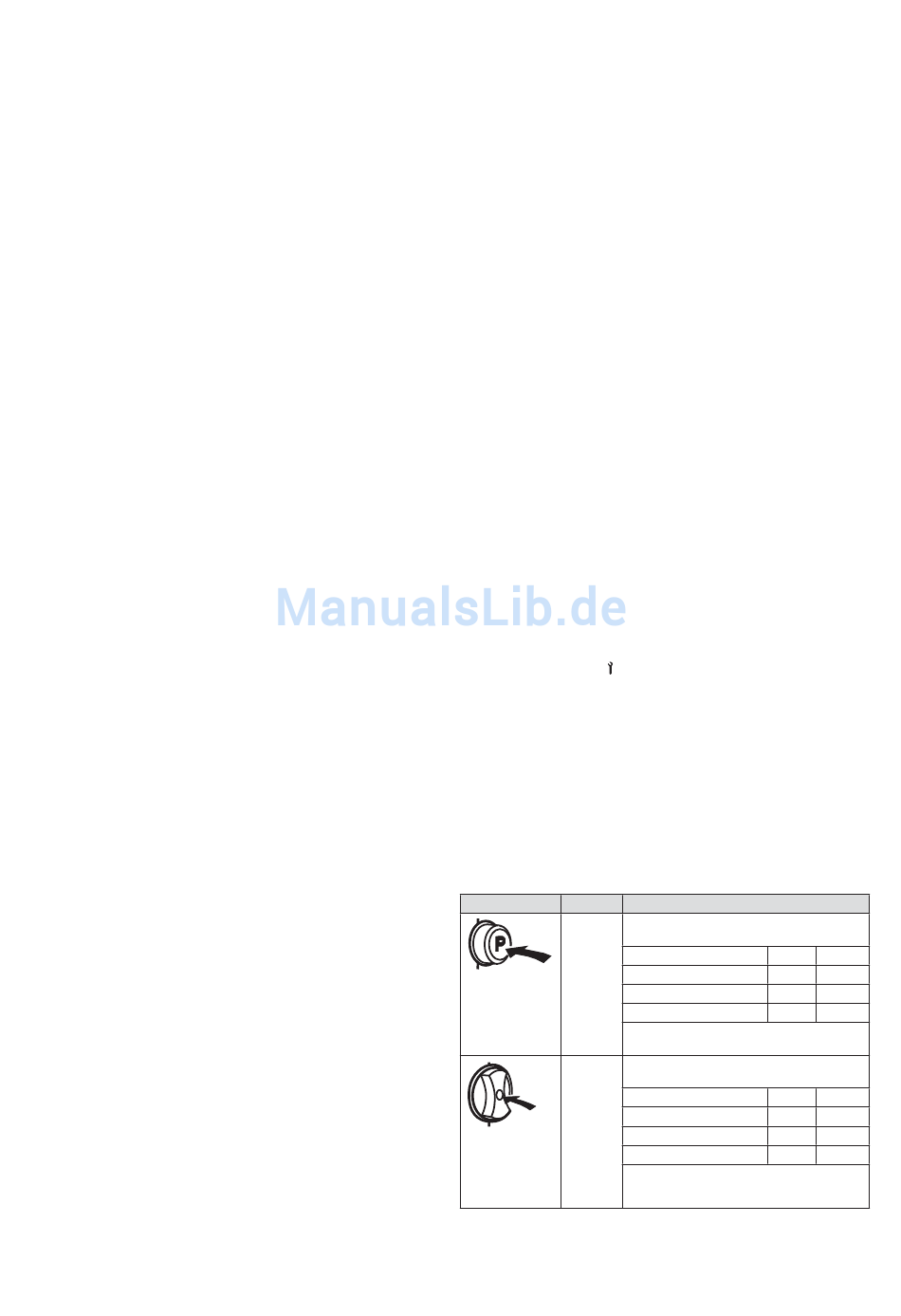

Aktion Anzeige Bedeutung
AIR1
10 Sek. drücken
AIR2
Click

Inbetriebnahme 5

.
Soll-Volumenstrom Nachtbetrieb
1. Stufe
recoVAIR VAR 275/3 350/3
Werkseinstellung m 3 /h 95
Min m 3 /h 50
Max m 3 /h AIR2
Soll Volumenstrom für die nicht
programmierten Zeiten.
Soll-Volumenstrom Nachtbetrieb
2. Stufe
recoVAIR VAR 275/3 350/3
Werkseinstellung m 3 /h 195
Min m 3 /h AIR1
Max m 3 /h HIGH
Soll Volumenstrom für die program-
mierten Zeiten.
120
70
AIR2
240
AIR1
HIGH
27
