4 Montage und Installation
4.8

Montage und Installation der Fernbedienung

Der beste Montageort ist meistens im Hauptwohnraum
an einer Innenwand in ca. 1,5 m Höhe. Dort kann der
Regler die zirkulierende Raumluft – ungehindert durch
Möbel, Vorhänge oder sonstige Gegenstände – erfassen.
Der Montageort soll so gewählt werden, dass weder die
Zugluft von Tür oder Fenster noch Wärmequellen wie
Heizkörper, Kaminwand, Fernsehgerät oder Sonnen-
strahlen den Regler direkt beeinflussen können.
Die Verbindung mit dem Lüftungsgerät erfolgt über eine
2-adrige Verbindungsleitung.
4
5
2
4

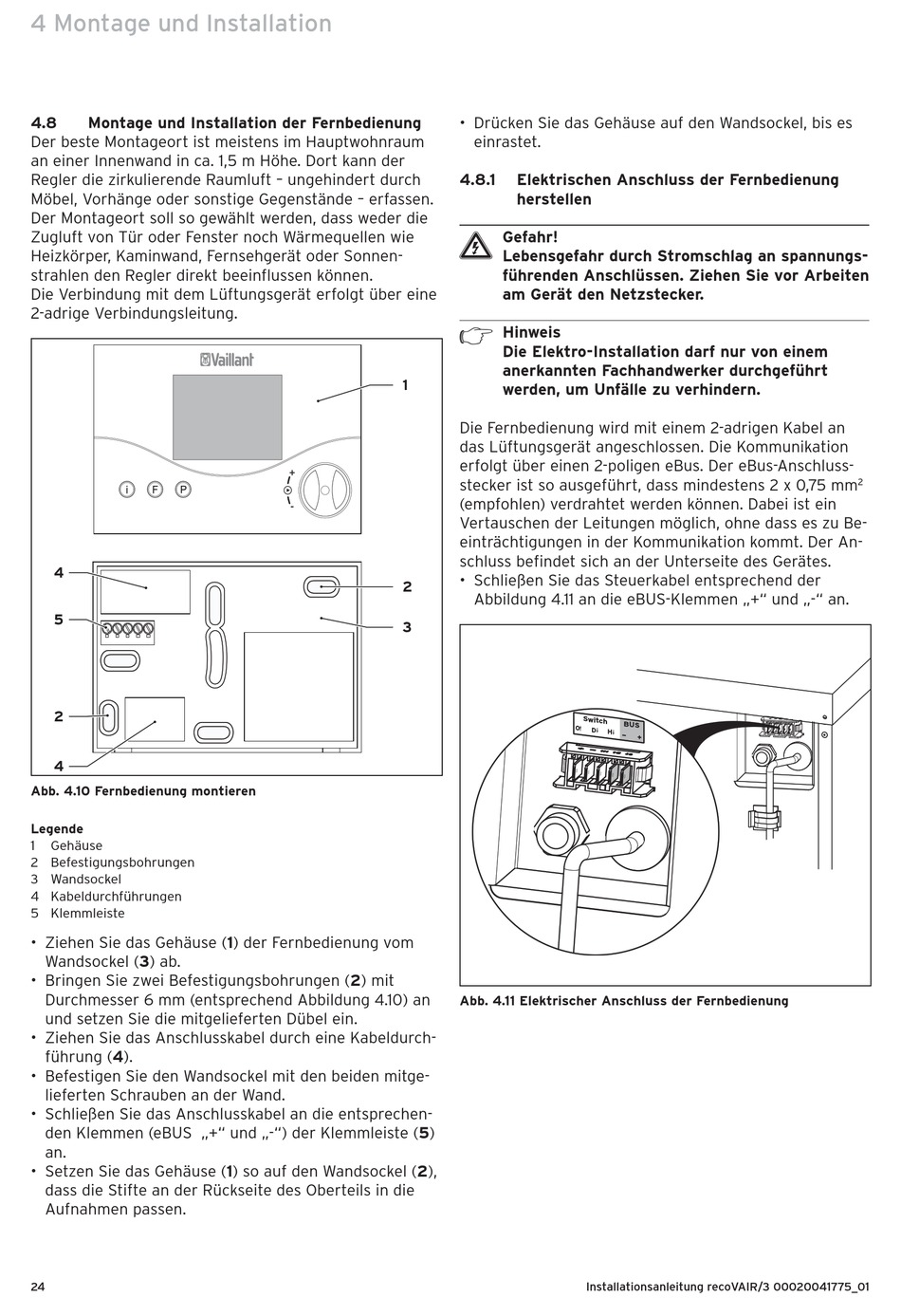

Abb. 4.10 Fernbedienung montieren
Legende
1 Gehäuse
2 Befestigungsbohrungen
3 Wandsockel
4 Kabeldurchführungen
5 Klemmleiste
• Ziehen Sie das Gehäuse (1) der Fernbedienung vom
Wandsockel (3) ab.
• Bringen Sie zwei Befestigungsbohrungen (2) mit
Durchmesser 6 mm (entsprechend Abbildung 4.10) an
und setzen Sie die mitgelieferten Dübel ein.
• Ziehen Sie das Anschlusskabel durch eine Kabeldurch-
führung (4).
• Befestigen Sie den Wandsockel mit den beiden mitge-
lieferten Schrauben an der Wand.
• Schließen Sie das Anschlusskabel an die entsprechen-
den Klemmen (eBUS „+" und „-") der Klemmleiste (5)
an.
• Setzen Sie das Gehäuse (1) so auf den Wandsockel (2),
dass die Stifte an der Rückseite des Oberteils in die
Aufnahmen passen.
24
• Drücken Sie das Gehäuse auf den Wandsockel, bis es
einrastet.
4.8.1 Elektrischen Anschluss der Fernbedienung
herstellen
e Gefahr!
Lebensgefahr durch Stromschlag an spannungs-
führenden Anschlüssen. Ziehen Sie vor Arbeiten
am Gerät den Netzstecker.
Hinweis
h
Die Elektro-Installation darf nur von einem
anerkannten Fachhandwerker durchgeführt
1
werden, um Unfälle zu verhindern.
Die Fernbedienung wird mit einem 2-adrigen Kabel an
das Lüftungsgerät angeschlossen. Die Kommunikation
erfolgt über einen 2-poligen eBus. Der eBus-Anschluss-
stecker ist so ausgeführt, dass mindestens 2 x 0,75 mm
(empfohlen) verdrahtet werden können. Dabei ist ein
Vertauschen der Leitungen möglich, ohne dass es zu Be-
einträchtigungen in der Kommunikation kommt. Der An-
schluss befindet sich an der Unterseite des Gerätes.
• Schließen Sie das Steuerkabel entsprechend der
2
Abbildung 4.11 an die eBUS-Klemmen „+" und „-" an.
3
Abb. 4.11 Elektrischer Anschluss der Fernbedienung
Installationsanleitung recoVAIR/3 00020041775_01
