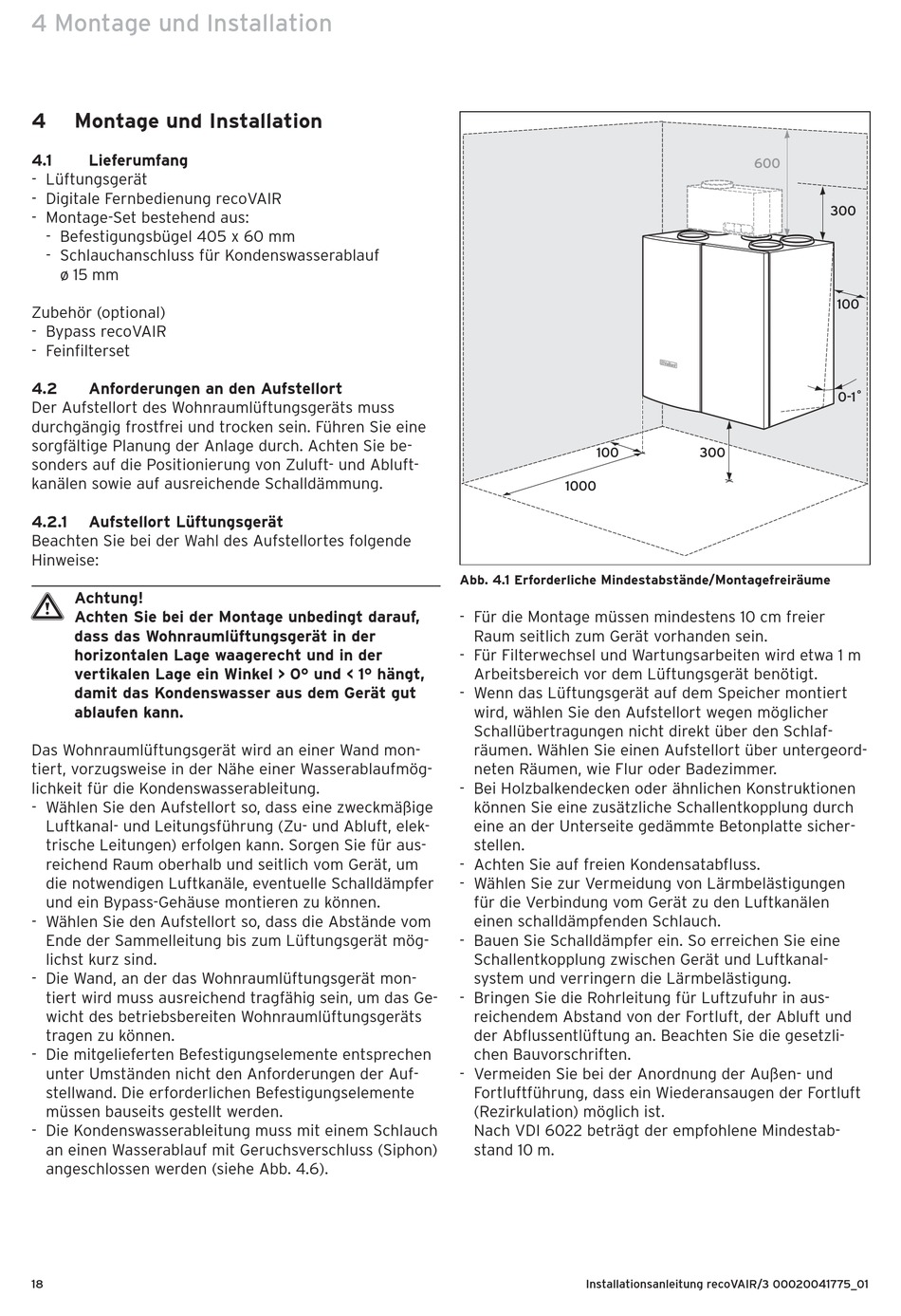

4 Montage und Installation

4 Montage und Installation
4.1

Lieferumfang

- Lüftungsgerät
- Digitale Fernbedienung recoVAIR
- Montage-Set bestehend aus:
- Befestigungsbügel 405 x 60 mm
- Schlauchanschluss für Kondenswasserablauf
ø 15 mm
Zubehör (optional)
- Bypass recoVAIR
- Feinfilterset
4.2

Anforderungen an den Aufstellort

Der Aufstellort des Wohnraumlüftungsgeräts muss
durchgängig frostfrei und trocken sein. Führen Sie eine
sorgfältige Planung der Anlage durch. Achten Sie be-
sonders auf die Positionierung von Zuluft- und Abluft-
kanälen sowie auf ausreichende Schalldämmung.
4.2.1 Aufstellort Lüftungsgerät
Beachten Sie bei der Wahl des Aufstellortes folgende
Hinweise:
a Achtung!
Achten Sie bei der Montage unbedingt darauf,
dass das Wohnraumlüftungsgerät in der
horizontalen Lage waagerecht und in der
vertikalen Lage ein Winkel > 0° und < 1° hängt,
damit das Kondenswasser aus dem Gerät gut
ablaufen kann.
Das Wohnraumlüftungsgerät wird an einer Wand mon-
tiert, vorzugsweise in der Nähe einer Wasserablaufmög-
lichkeit für die Kondenswasserableitung.
- Wählen Sie den Aufstellort so, dass eine zweckmäßige
Luftkanal- und Leitungsführung (Zu- und Abluft, elek-
trische Leitungen) erfolgen kann. Sorgen Sie für aus-
reichend Raum oberhalb und seitlich vom Gerät, um
die notwendigen Luftkanäle, eventuelle Schalldämpfer
und ein Bypass-Gehäuse montieren zu können.
- Wählen Sie den Aufstellort so, dass die Abstände vom
Ende der Sammelleitung bis zum Lüftungsgerät mög-
lichst kurz sind.
- Die Wand, an der das Wohnraumlüftungsgerät mon-
tiert wird muss ausreichend tragfähig sein, um das Ge-
wicht des betriebsbereiten Wohnraumlüftungsgeräts
tragen zu können.
- Die mitgelieferten Befestigungselemente entsprechen
unter Umständen nicht den Anforderungen der Auf-
stellwand. Die erforderlichen Befestigungselemente
müssen bauseits gestellt werden.
- Die Kondenswasserableitung muss mit einem Schlauch
an einen Wasserablauf mit Geruchsverschluss (Siphon)
angeschlossen werden (siehe Abb. 4.6).
18
100
1000
Abb. 4.1 Erforderliche Mindestabstände/Montagefreiräume
- Für die Montage müssen mindestens 10 cm freier
Raum seitlich zum Gerät vorhanden sein.
- Für Filterwechsel und Wartungsarbeiten wird etwa 1 m
Arbeitsbereich vor dem Lüftungsgerät benötigt.
- Wenn das Lüftungsgerät auf dem Speicher montiert
wird, wählen Sie den Aufstellort wegen möglicher
Schallübertragungen nicht direkt über den Schlaf-
räumen. Wählen Sie einen Aufstellort über untergeord-
neten Räumen, wie Flur oder Badezimmer.
- Bei Holzbalkendecken oder ähnlichen Konstruktionen
können Sie eine zusätzliche Schallentkopplung durch
eine an der Unterseite gedämmte Betonplatte sicher-
stellen.
- Achten Sie auf freien Kondensatabfluss.
- Wählen Sie zur Vermeidung von Lärmbelästigungen
für die Verbindung vom Gerät zu den Luftkanälen
einen schalldämpfenden Schlauch.
- Bauen Sie Schalldämpfer ein. So erreichen Sie eine
Schallentkopplung zwischen Gerät und Luftkanal-
system und verringern die Lärmbelästigung.
- Bringen Sie die Rohrleitung für Luftzufuhr in aus-
reichendem Abstand von der Fortluft, der Abluft und
der Abflussentlüftung an. Beachten Sie die gesetzli-
chen Bauvorschriften.
- Vermeiden Sie bei der Anordnung der Außen- und
Fortluftführung, dass ein Wiederansaugen der Fortluft
(Rezirkulation) möglich ist.
Nach VDI 6022 beträgt der empfohlene Mindestab-
stand 10 m.
Installationsanleitung recoVAIR/3 00020041775_01
