3.2
Verhältnisregelung
Mischen von zwei Flüssigkeiten
Regelung eines Flüssigkeitsstromes über einen zweiten Flüssigkeitsstrom
Bei der Verhältnisregelung wird der Durchfluss in einer Leitung einem
Durchfluss einer weiteren Leitung in einem bestimmten Verhältnis nachgeführt.
Das Verhältnis ist zwischen 0,00 und 10,00 einstellbar. Die beiden Durchflüsse
werden über zwei Durchfluss-Sensoren mit Frequenzausgang gemessen.
Q
= v * Q
1
Durchfluss
sensor 2

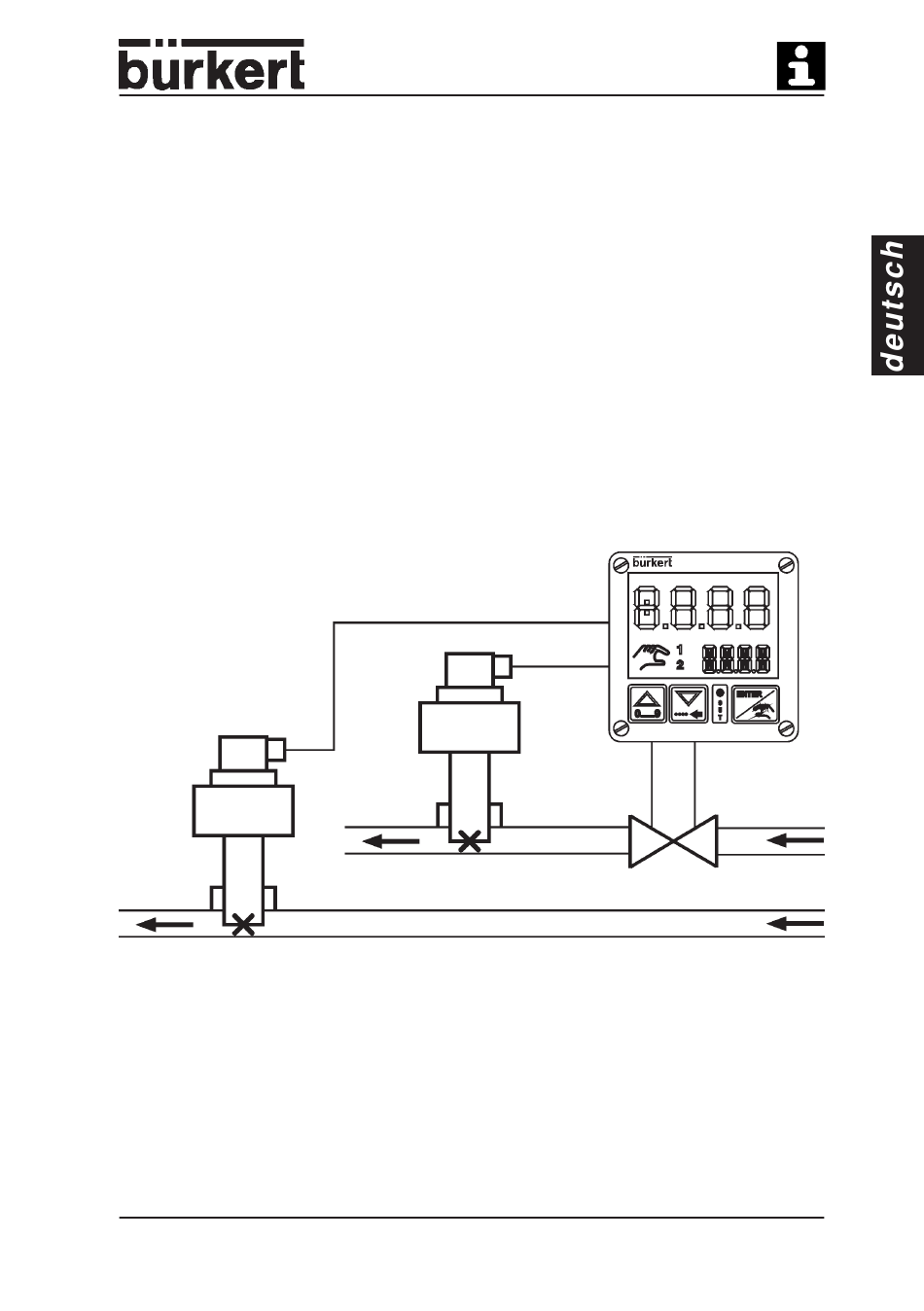

Bild 2:
Aufbau einer Verhältnisregelung mit dem kompakten Durchflussregler
Typ 8623-2 (Schema)
Betriebsanleitung-Nr. 803 052
2
Sollwert (2- 1,000 Hz)
Durchfluss
sensor 1
Durchfluss Q
(ungeregelt)
2
Q
geregelter Durchfluss
1
v
Verhältnisfaktor
Q
ungeregelter Durchfluss
2
Regler Typ 8623-2
Istwert
(2-1,000 Hz)
geregelter
Durchfluss Q
1
Proportionalventil
7
