bürkert 8623-2 Betriebsanleitung Seite 12

M12 (4-polig): Versorgungsspannung und Normsignaleingang für Soll-
wert
2
3 (bl)
(ws)
1
4
(br)*
(sw)
M8 (Frequenzeingang, die Belegung der beiden Stecker ist iden-
tisch):
4
(sw)
3
1
(bl)*
(br)

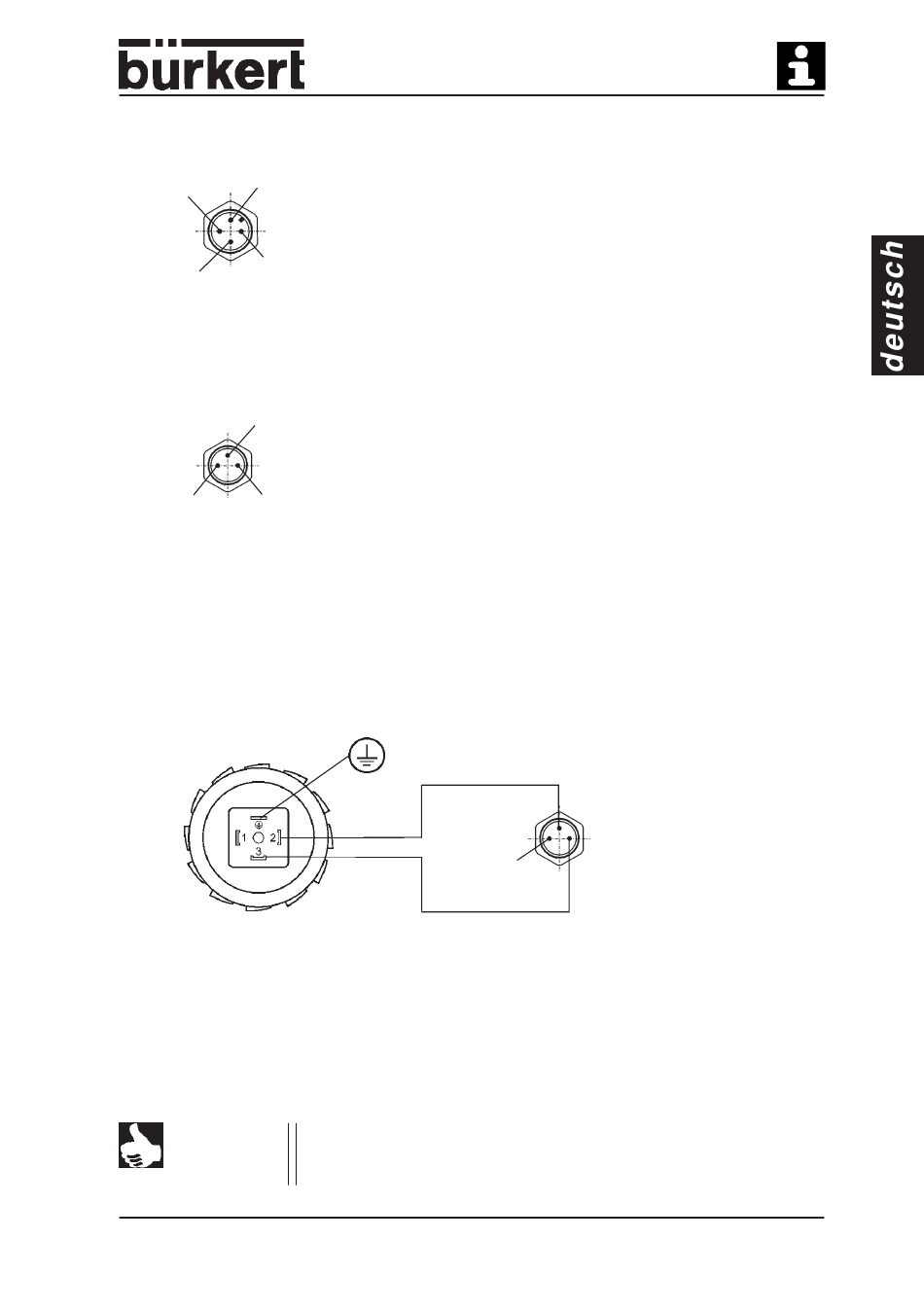

Anschlußbeispiel: Durchfluss-Sensor mit Spule (Typ 8020)
Typ 8020 Durchfluss-Sensor
mit Spule
Bild 6: Anschluß des Durchfluss-Sensors Typ 8020 mit Spule
Verbindung mit 8020 (Spule):
8020 (Pin 2)
8020 (Pin 3)
HINWEIS
Betriebsanleitung-Nr. 803 052
Belegung:
1 24 V DC Versorgungsspannung
2 Normsignaleingang externer Sollwert
3 GND externer Sollwert
4 GND Versorgungsspannung
* Aderfarben bei Verwendung von Standard-
Kabeln mit Stecker M12 (4-polig)
Belegung:
1 24 V DC Ausgang
3 GND
4 Frequenzeingang
* Aderfarben bei Verwendung von Standard-
Kabeln mit Stecker M8 (3-polig)
4
3
8623-2 (M8, Pin 4 Frequenzeingang)
8623-2 (M8, Pin 3 GND)
Für den Anschluß des Durchfluss-Sensors Typ 8020 mit Spule
an den Regler Typ 8623-2 wird keine Versorgungsspannung
benötigt!
Typ 8623-2 Durchflussregler
M8 (3-polig)
4 Frequenzeingang (sw)
1
3 GND (bl)
(br)
11
