bürkert 8623-2 Betriebsanleitung Seite 21

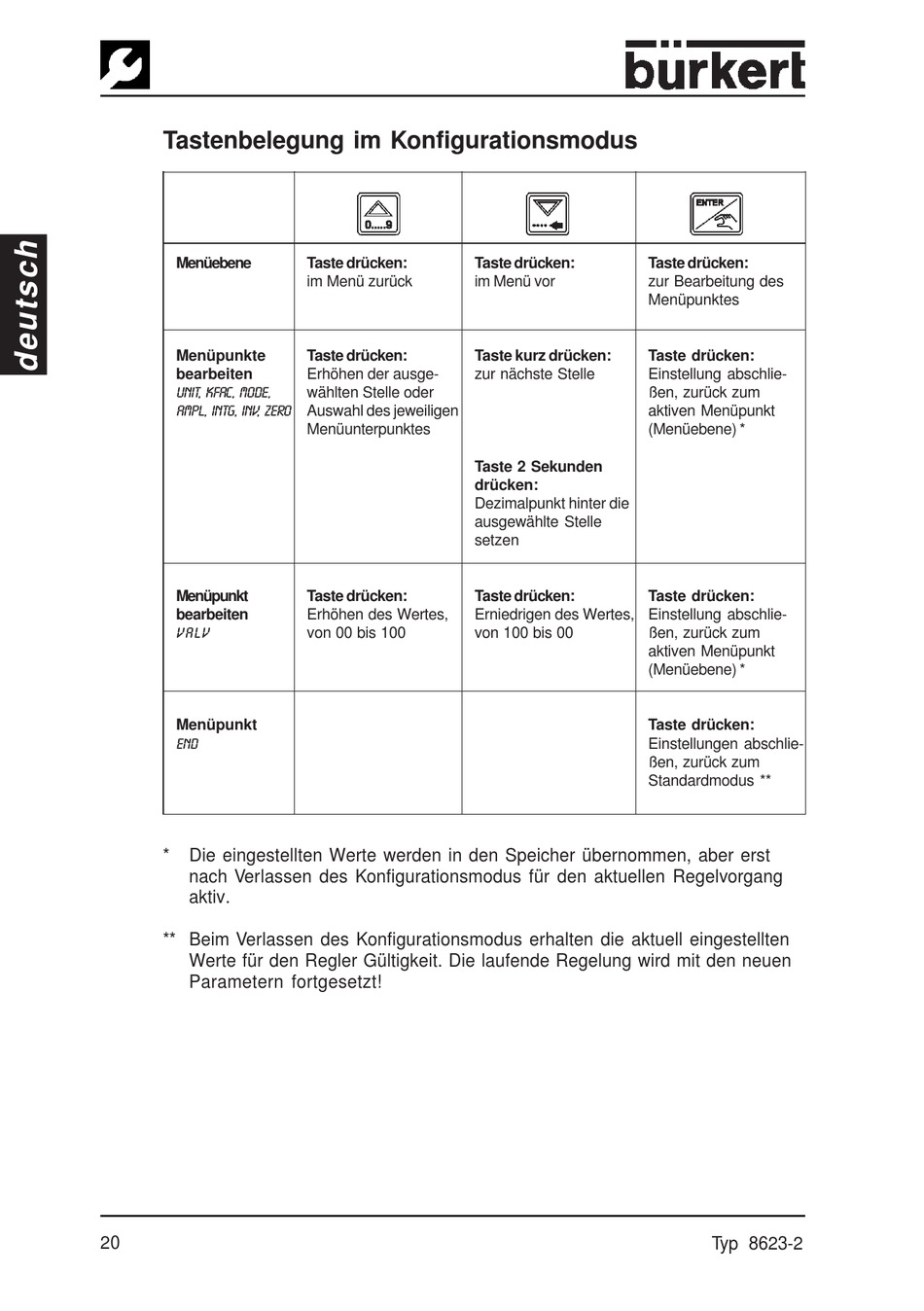

Tastenbelegung im Konfigurationsmodus
Menüebene
Menüpunkte
bearbeiten
UNIT, KFAC, MODE,
AMPL, INTG, INV, ZERO
Menüpunkt
bearbeiten
Valv
Menüpunkt
end
* Die eingestellten Werte werden in den Speicher übernommen, aber erst
nach Verlassen des Konfigurationsmodus für den aktuellen Regelvorgang
aktiv.
** Beim Verlassen des Konfigurationsmodus erhalten die aktuell eingestellten
Werte für den Regler Gültigkeit. Die laufende Regelung wird mit den neuen
Parametern fortgesetzt!
20
Taste drücken: Taste drücken:
im Menü zurück im Menü vor
Taste drücken: Taste kurz drücken:
Erhöhen der ausge- zur nächste Stelle
wählten Stelle oder
Auswahl des jeweiligen
Menüunterpunktes
Taste 2 Sekunden
drücken:
Dezimalpunkt hinter die
ausgewählte Stelle
setzen
Taste drücken: Taste drücken:
Erhöhen des Wertes, Erniedrigen des Wertes,
von 00 bis 100 von 100 bis 00
Taste drücken:
zur Bearbeitung des
Menüpunktes
Taste drücken:
Einstellung abschlie-
ßen, zurück zum
aktiven Menüpunkt
(Menüebene) *
Taste drücken:
Einstellung abschlie-
ßen, zurück zum
aktiven Menüpunkt
(Menüebene) *
Taste drücken:
Einstellungen abschlie-
ßen, zurück zum
Standardmodus **
Typ 8623-2
