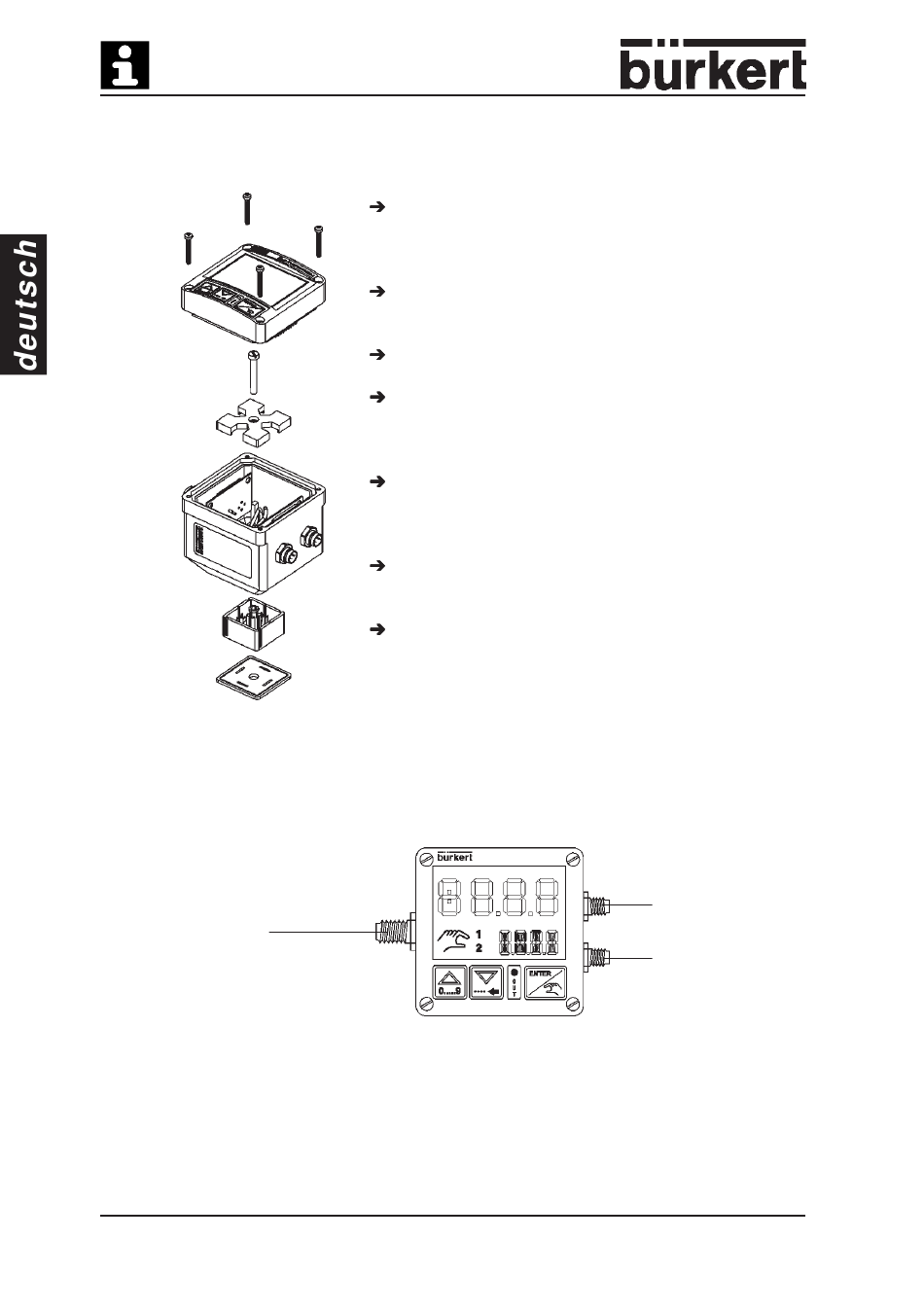

5.2 Richtungsänderung des Kabelabgangs
5.3 Anschlußbelegung des Durchflussreglers Typ 8623-2
M12, 4-polig
Versorgungsspannung
und Normsignaleingang
Externer Sollwert
Bild 5: Anschlüsse des Durchflussreglers Typ 8623-2
10
Lösen Sie die 4 Schrauben an der Frontseite des
Durchflussreglers und nehmen Sie den Deckel
vorsichtig ab.
Entfernen Sie die Schraube zum Ventil und
nehmen Sie das Kunsstoffkreuz ab.
Nehmen Sie die Platine vom Würfel ab.
Ziehen Sie den Würfel nach unten heraus und
setzen ihn in der gewünschten
Richtung wieder ein.
Setzen Sie die Platine auf den Würfel auf (Die
Stecker müssen in die Führungen
eingreifen).
Setzen Sie das Kunsstoffkreuz auf und stecken
Sie die Schraube durch den Würfel.
Schliessen Sie den Durchflussregler an das
Proportionalventil an (siehe 5.1).
M8, 3-polig
Sensor 1
M8, 3-polig
Sensor 2
(nur bei Verhält-
nisregelung)
Typ 8623-2
