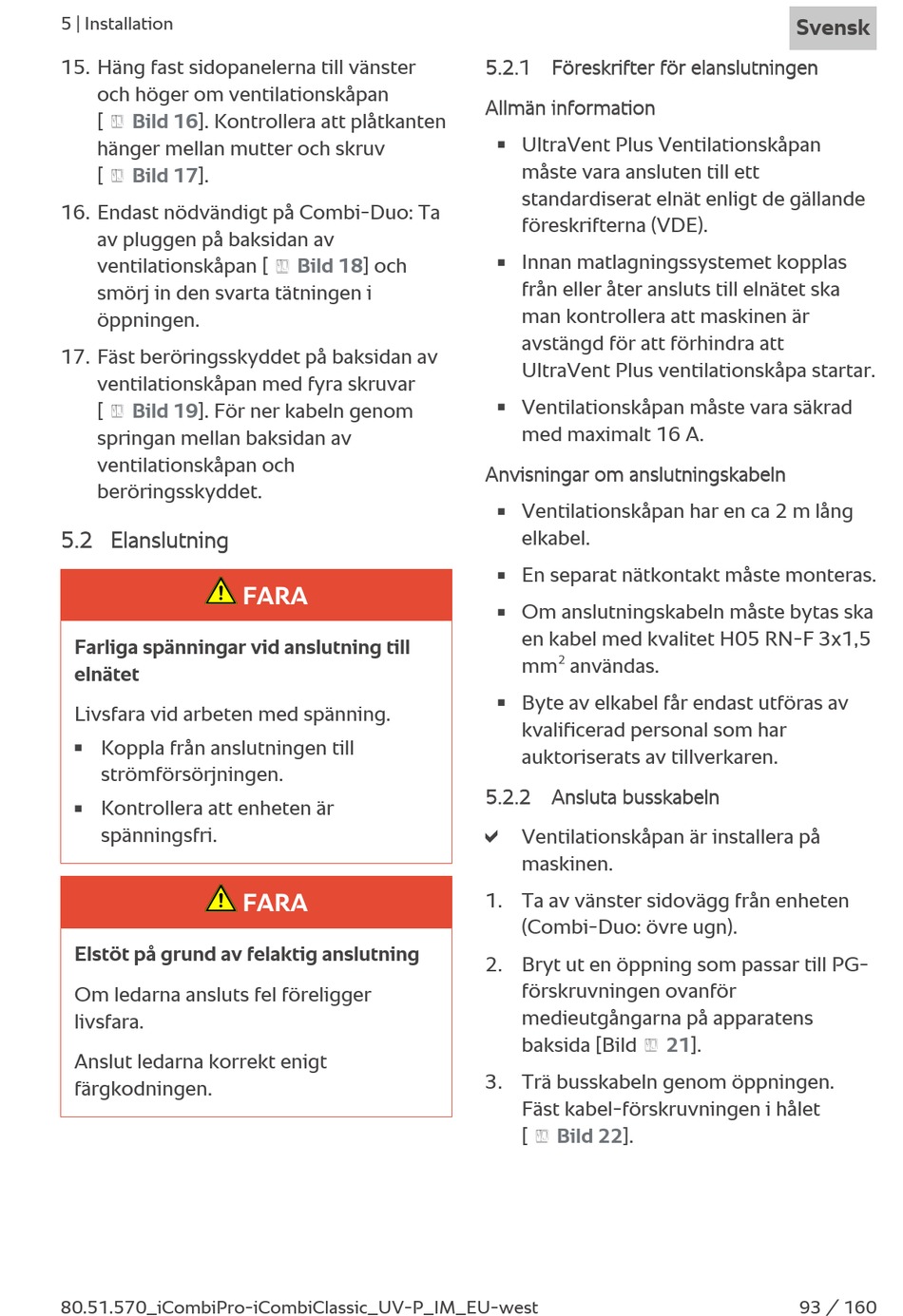

5 | Installation
15. Häng fast sidopanelerna till vänster
och höger om ventilationskåpan
[
16]. Kontrollera att plåtkanten
hänger mellan mutter och skruv
[
17].
16. Endast nödvändigt på Combi-Duo: Ta
av pluggen på baksidan av
ventilationskåpan [
smörj in den svarta tätningen i
öppningen.
17. Fäst beröringsskyddet på baksidan av
ventilationskåpan med fyra skruvar
[
19]. För ner kabeln genom
springan mellan baksidan av
ventilationskåpan och
beröringsskyddet.
5.2 Elanslutning
Farliga spänningar vid anslutning till
elnätet
Livsfara vid arbeten med spänning.
Koppla från anslutningen till
n
strömförsörjningen.
Kontrollera att enheten är
n
spänningsfri.
Elstöt på grund av felaktig anslutning
Om ledarna ansluts fel föreligger
livsfara.
Anslut ledarna korrekt enigt
färgkodningen.
80.51.570_iCombiPro-iCombiClassic_UV-P_IM_EU-west
18] och
FARA
FARA
5.2.1 Föreskrifter för elanslutningen
Allmän information
UltraVent Plus Ventilationskåpan
n
måste vara ansluten till ett
standardiserat elnät enligt de gällande
föreskrifterna (VDE).
Innan matlagningssystemet kopplas
n
från eller åter ansluts till elnätet ska
man kontrollera att maskinen är
avstängd för att förhindra att
UltraVent Plus ventilationskåpa startar.
Ventilationskåpan måste vara säkrad
n
med maximalt 16 A.
Anvisningar om anslutningskabeln
Ventilationskåpan har en ca 2 m lång
n
elkabel.
En separat nätkontakt måste monteras.
n
Om anslutningskabeln måste bytas ska
n
en kabel med kvalitet H05 RN-F 3x1,5
2
mm
användas.
Byte av elkabel får endast utföras av
n
kvalificerad personal som har
auktoriserats av tillverkaren.
5.2.2 Ansluta busskabeln
a
Ventilationskåpan är installera på
maskinen.
1. Ta av vänster sidovägg från enheten
(Combi-Duo: övre ugn).
2. Bryt ut en öppning som passar till PG-
förskruvningen ovanför
medieutgångarna på apparatens
baksida [Bild
3. Trä busskabeln genom öppningen.
Fäst kabel-förskruvningen i hålet
[
22].
Svensk
21].
93 / 160
